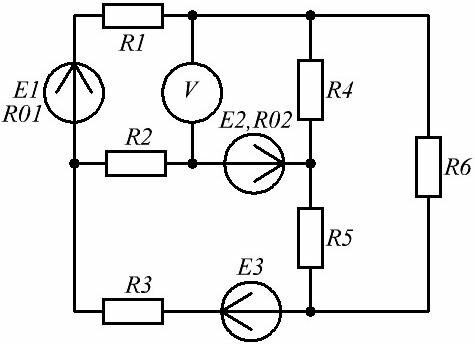

Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее:
1) Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;
2) Найти все токи, пользуясь методом контурных токов;
3) Проверить правильность решения, применив метод узлового напряжения, предварительно упростив схему, заменив треугольник сопротивлений
R4, R5 и R6 эквивалентной звездой. Начертить расчетную схему с эквива-лентной звездой и показать на ней токи;
4) Определить показание вольтметра и составить баланс мощностей для заданной схемы.
Исходные данные:
Е1=72 В, Е2=12 В, Е3=4 В
R01=0,7 Ом, R02=1,5 Ом
R1=6 Ом, R2=1 Ом, R3=10 Ом
R4=4 Ом, R5=12 Ом, R6=4 Ом
