Лабораторная работа: Методы расчета цепей с распределенными параметрами в установившемся режиме
Описание
Лабораторная работа по электротехнике (2 части)
Практическое задание:

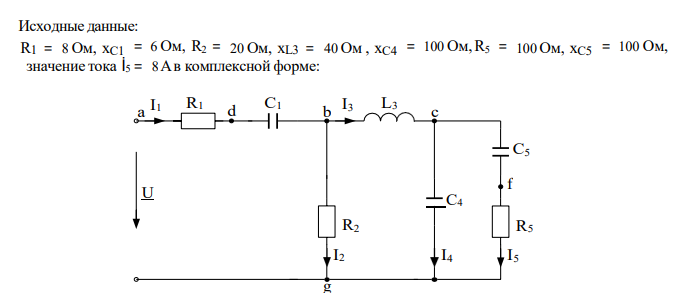

Исходными для выполнения задания являются схема электрической цепи, приведенная на рисунке, комплексные сопротивления в ее ветвях, а также:
а) напряжение на входе цепи, для n* – четных;
б) ток в одной из ветвей цепи, для n – нечетных.
Практическое задание:
Исходными для выполнения задания являются схема электрической цепи, приведенная на рисунке, комплексные сопротивления в ее ветвях, а также:
а) напряжение на входе цепи, для n* – четных;
б) ток в одной из ветвей цепи, для n – нечетных.
- Рассчитать комплексные токи и напряжения в ветвях цепи.
- Построить векторную диаграмму токов и топографическую диаграмму напряжений. Проверить выполнение законов Кирхгофа.
- Найдите угол j сдвига по фазе между напряжением на входе цепи и током . Определить характер цепи (активно-индуктивный или активно-емкостный). Рассчитать параметры последовательной и параллельной схем замещения двухполюсника. Рассчитать активные и реактивные составляющие комплексных тока и напряжения на входе двухполюсника.
- Рассчитайте активную и реактивную мощности. Проверить баланс комплексных мощностей.
* n - номер, под которым фамилия студента записана в списке группы
Файлы условия, демо
Характеристики лабораторной работы
Предмет
Учебное заведение
ИДДО НИУ «МЭИ» Семестр
Просмотров
182
Размер
1,3 Mb
Список файлов
Электротехника.pdf
22 июня 2022 в 03:07
Комментарии
Попробуйте отправить так. Я постараюсь найти
Файл битый, графики поломаны, а в формулах есть битые символы. Есть возможность перезалить?
Здравствуйте, купил работу, но в ней другая схема, можно пожалуйста возврат средств?
Спасибо, попозже тогда попробую
Преподаватель не смотрит на ваш вариант, поэтому можете брать любой. Если работу не примут, я верну вам деньги. Можете просто купить работу, не вставляя свой вариант ( оставить все как есть)
Здравствуйте, какой вариант?
