ДЗ: Расчёт линейной разветвлённой цепи постоянного тока

Цель работы: закрепление навыков расчета электрических цепей постоянного тока различными методами. Вариант №46.

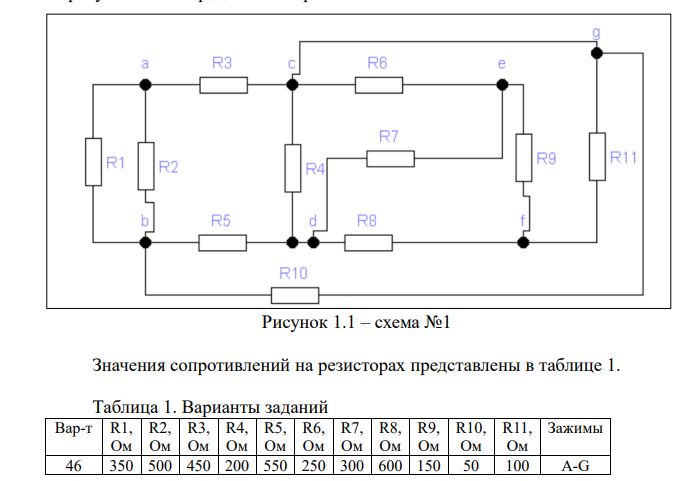

Формулировка задания №1: Перерисуйте электрическую схему согласно своему варианту. Определить эквивалентное сопротивление электрической цепи в соответствии с вариантом относительно указанных зажимов. Нарисовать принципиальные схемы для каждого этапа эквивалентного преобразования заданной схемы.

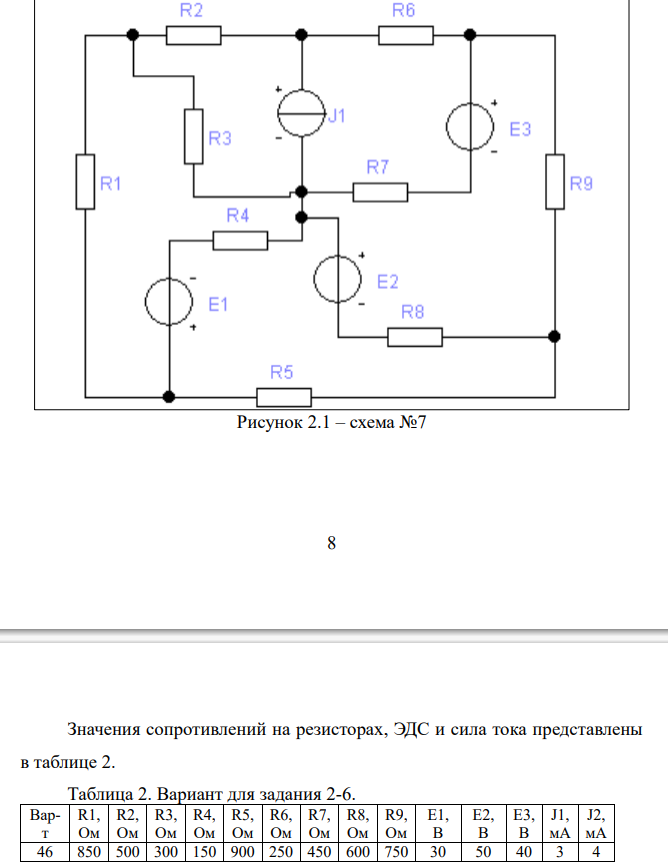

Задание №2 Формулировка задания №2: Перерисовать электрическую схему (рисунки 2.1) согласно варианту №46. На схеме указать направление всех токов ветвей. Подсчитать количество узлов, ветвей, независимых контуров. Составить систему уравнений для определения токов ветвей методом непосредственного применения правил Кирхгофа. Обязательно указать: a) Направление обхода контуров на схеме; б) Количество уравнений по I правилу Кирхгофа; в) Количество уравнений по II правилу Кирхгофа.
Формулировка задания №3: Для схемы, указанной в задании 2, определить токи ветвей методом контурных токов. Обязательно перерисовать схему, указать направление контурных токов и направление всех токов ветвей. Для найденных токов ветвей проверить выполнение первого правила Кирхгофа. Проверить правильность расчетов по балансу мощностей. Рассчитать потребляемую мощность цепи.
Формулировка задания №4: Для схемы, указанной в задании 2, определить токи ветвей методом узловых потенциалов. Обязательно перерисовать схему и указать направление токов всех ветвей, обозначить узлы и указать какой из узлов будет заземлен. Сравнить результаты с заданием 3 (они должны быть одинаковы).
Формулировка задания №5: Для схемы, указанной в задании 2, определите, как влияет источник ЭДС Е1 на ток через ветвь с резистором R3, используя метод наложения. Обязательно нарисовать частную схему электрической цепи.
Формулировка задания №6: Для схемы, указанной в задании 2, определите ток через резистор R2, используя метод эквивалентного генератора (можно применять любую модификацию). Обязательно нарисовать схемы для определения эквивалентного сопротивления цепи, и схемы для определения Uхх (или Iкз). Сравнить результат с заданием 3 (они должны быть одинаковы).
