Для студентов МГТУ им. Н.Э.Баумана по предмету Электротехника (ЭлТех)Расчет линейных цепей постоянного токаРасчет линейных цепей постоянного тока

2023-12-122023-12-12СтудИзба

ДЗ 1: Расчет линейных цепей постоянного тока вариант 55

Описание

👉ДЗ ЗАЧТЕНО у ГОЛУБНИК Т.В.!

УСЛОВИЕ

Для заданной схемы составить систему уравнений по законам Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы.
Записать уравнение баланса мощностей для исходной схемы, подставить известные числовые значения и оценить относительную погрешность расчета.
Для исходной схемы составить систему уравнений по методу контурных токов, подставить числовые значения и, используя компьютер, определить все токи в ветвях исходной схемы.
Преобразовать исходную электрическую цепь в эквивалентную, заменив пассивный треугольник резисторов R₄, R₅, R₆ эквивалентной звездой. - Начертить полученную цепь с эквивалентной звездой и показать на ней токи.
- Рассчитать полученную цепь, используя метод узловых потенциалов (метод двух узлов).
- Определить все токи, соответствующие первоначальной схеме.
Определить ток в резисторе R₆ методом эквивалентного генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.
Определить показание вольтметра, указанного в исходной схеме.
Рассчитать и построить потенциальную диаграмму для внешнего контура исходной схемы.

Вариант

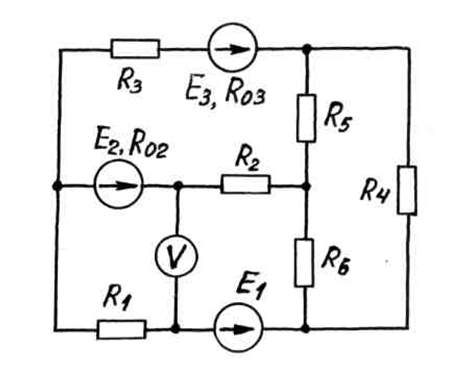

Рисунок

Е₁

Е₂

Е₃

R₀₁

R₀₂

R₀₃

R₁

R₂

R₃

R₄

R₅

R₆

П.28

—

0,7

1,2

2,0

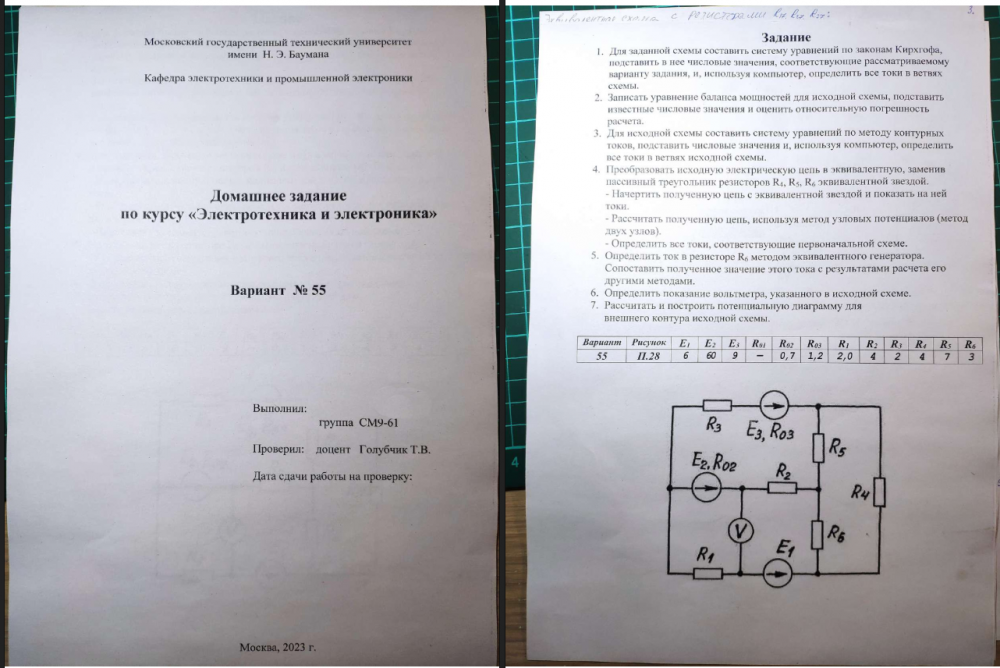

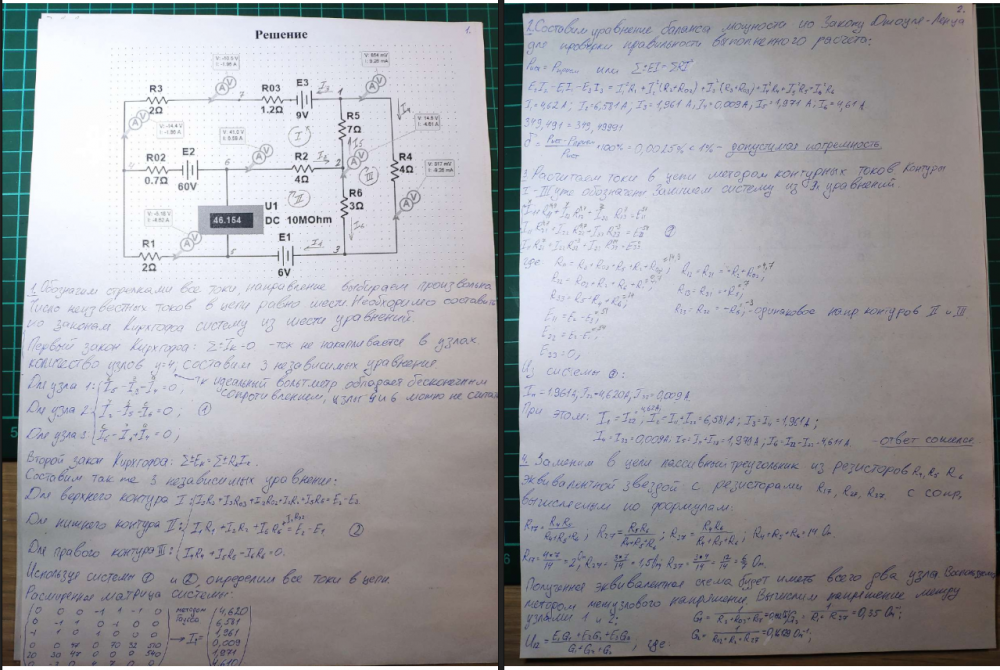

ДЕМО

Показать/скрыть дополнительное описание

Для заданной схемы составить систему уравнений по законам Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы. Записать уравнение баланса мощностей для исходной схемы, подставить известные числовые значения и оценить относительную погрешность расчета. Для исходной схемы составить систему уравнений по методу контурных токов, подставить числовые значения и, используя компьютер, определить все токи в ветвях исходной схемы. Преобразовать исходную электрическую цепь в эквивалентную, заменив пассивный треугольник резисторов R4, R5, R6 эквивалентной звездой. - Начертить полученную цепь с эквивалентной звездой и показать на ней токи.

- Рассчитать полученную цепь, используя метод узловых потенциалов (метод двух узлов). - Определить все токи, соответствующие первоначальной схеме. Определить ток в резисторе R6 методом эквивалентного генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами. Определить показание вольтметра, указанного в исходной схеме. Рассчитать и построить потенциальную диаграмму для внешнего контура исходной схемы..

Показать всё описание

Характеристики домашнего задания

Тип

Домашнее задание

Предмет

Электротехника (ЭлТех)

Учебное заведение

МГТУ им. Н.Э.Баумана

Семестр

3 семестр, 4 семестр, 5 семестр, 6 семестр

Номер задания

Вариант

Программы

PDF

Теги

СМ СМ9

Просмотров

Качество

Скан рукописных листов

Размер

1,16 Mb

Список файлов

ДЗ_1_условие.docx

Дз_вар55.pdf
