Расчет электрических цепей синусоидального тока

Описание


УСЛОВИЕ


СОДЕРЖАНИЕ

  1. Расчетная схема и данные задачи
  2. Расчёт сопротивлений реактивных элементов и сопротивлений ветвей системы
  3. Определение токов в исходной системе
  4. Составление уравнения баланса мощностей
  5. Построение потенциальной диаграммы
  6. Приложение

ДЕМО


Показать/скрыть дополнительное описание

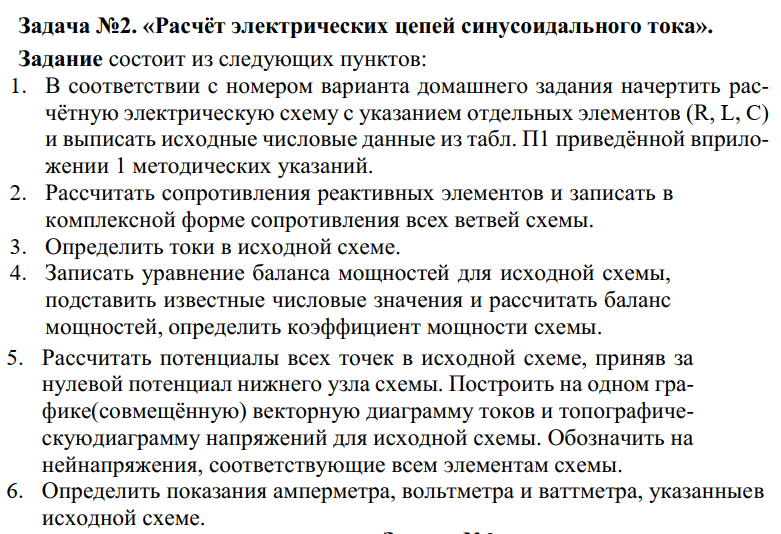

Задание состоит из следующих пунктов: 1. В соответствии с номером варианта домашнего задания начертить расчётную электрическую схему с указанием отдельных элементов (R, L, C) и выписать исходные числовые данные из табл. П1 приведённой вприложении 1 методических указаний. 2. Рассчитать сопротивления реактивных элементов и записать в комплексной форме сопротивления всех ветвей схемы. 3. Определить токи в исходной схеме. 4. Записать уравнение баланса мощностей для исходной схемы, подставить известные числовые значения и рассчитать баланс мощностей, определить коэффициент мощности схемы. 5. Рассчитать потенциалы всех точек в исходной схеме, приняв за нулевой потенциал нижнего узла схемы.

Построить на одном графике(совмещённую) векторную диаграмму токов и топографическуюдиаграмму напряжений для исходной схемы. Обозначить на нейнапряжения, соответствующие всем элементам схемы. 6. Определить показания амперметра, вольтметра и ваттметра, указанныев исходной схеме. .

Файлы условия, демо

Характеристики домашнего задания

Учебное заведение
Номер задания
Вариант
Программы
Просмотров
70
Качество
Идеальное компьютерное
Размер
1,48 Mb

Список файлов

ДЗ2_Вариант №29.pdf
Картинка-подпись
Если работа Вам была полезна, Пожалуйста, потратьте несколько секунд, чтобы оставить нам 5 ЗВЁЗД и положительный отзывы. Мы Вам глубоко признателены!

Комментарии

Поделитесь ссылкой:
Цена: 399 руб.
