ДЗ 1: Расчет сложных электрических цепей постоянного тока вариант 2

Вариант 2 - ДЗ №1 - Расчет сложных электрических цепей постоянного тока

Зачтено на максимальный балл

Условие задания

E₁ = 12 В, Е₂ = 36 В, Е₃ = 12 В, R₀₂ = 0,4 Ом, R₀₃ = 1,2 Ом, R₁ =3,5 Ом, R₂ = 5 Ом, R₃ = 1 Ом, R₄ = 5 Ом, R₅ = 6 Ом, R₇ = 9 Ом.

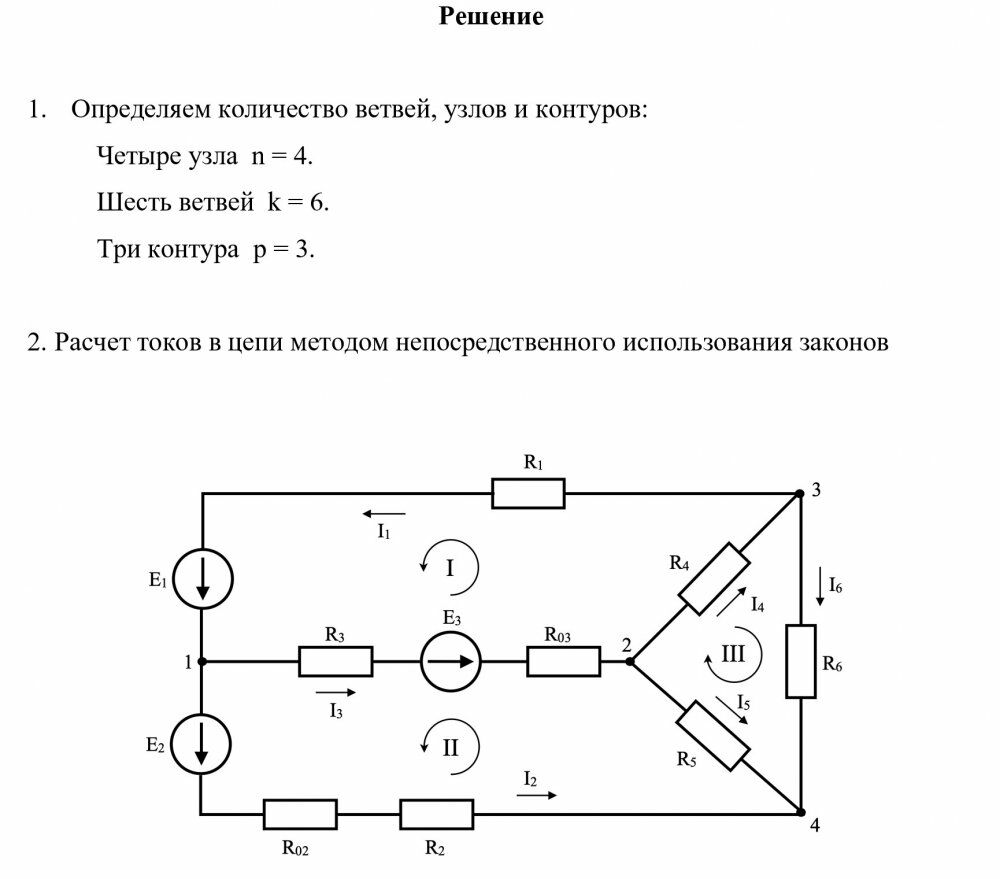

1. Определить количество ветвей, узлов и контуров.
2. Составить уравнения по первому и второму законам Кирхгофа, рассчитать токи в ветвях.
3. Определить токи всех ветвей методом контурных токов.
4. Определить токи всех ветвей методом узловых потенциалов.
5. Составить и рассчитать баланс мощностей.
6. Определить ток в ветви с сопротивлением R₆ методом эквивалентного генератора.
7. Определить показания приборов.
8. Построить потенциальную диаграмму.
9. Собрать схему в среде MULTISIM. Поставить приборы и измерить токи во всех ветвях, напряжение.
10.  Определить ток в ветви R₆ методом эквивалентного генератора в среде MULTISIM.
11.  Сделать выводы.
12. ​
