Задача 9-6 (Куколевский И.И.)
Задача 9: Задача 9-6 вариант 6
Описание
Задача 9-6 (Куколевский И.И.)

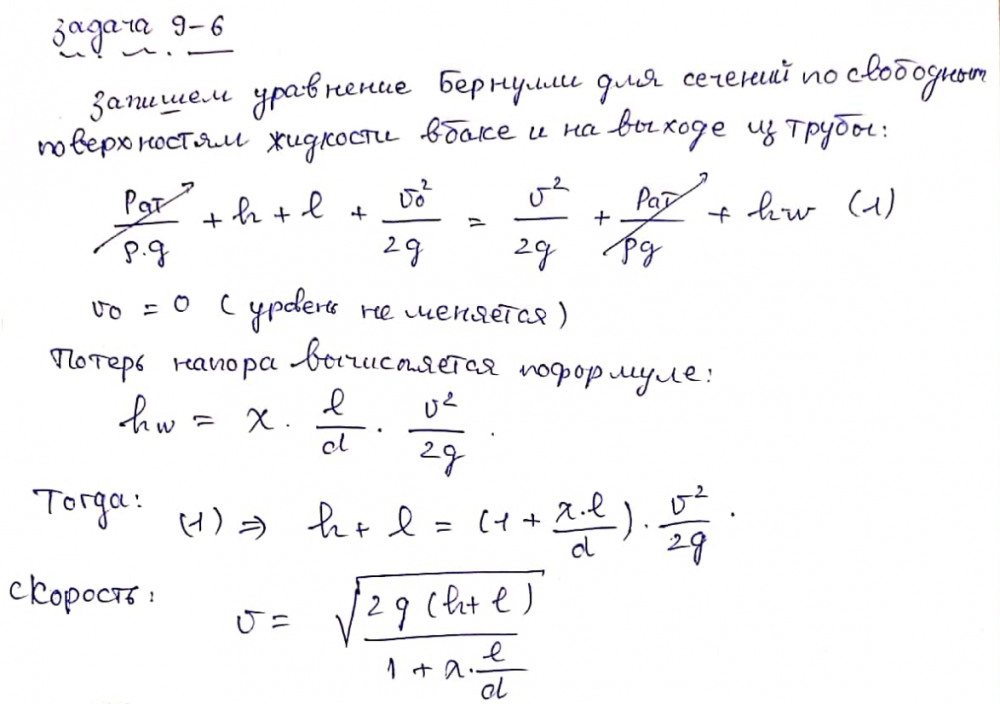

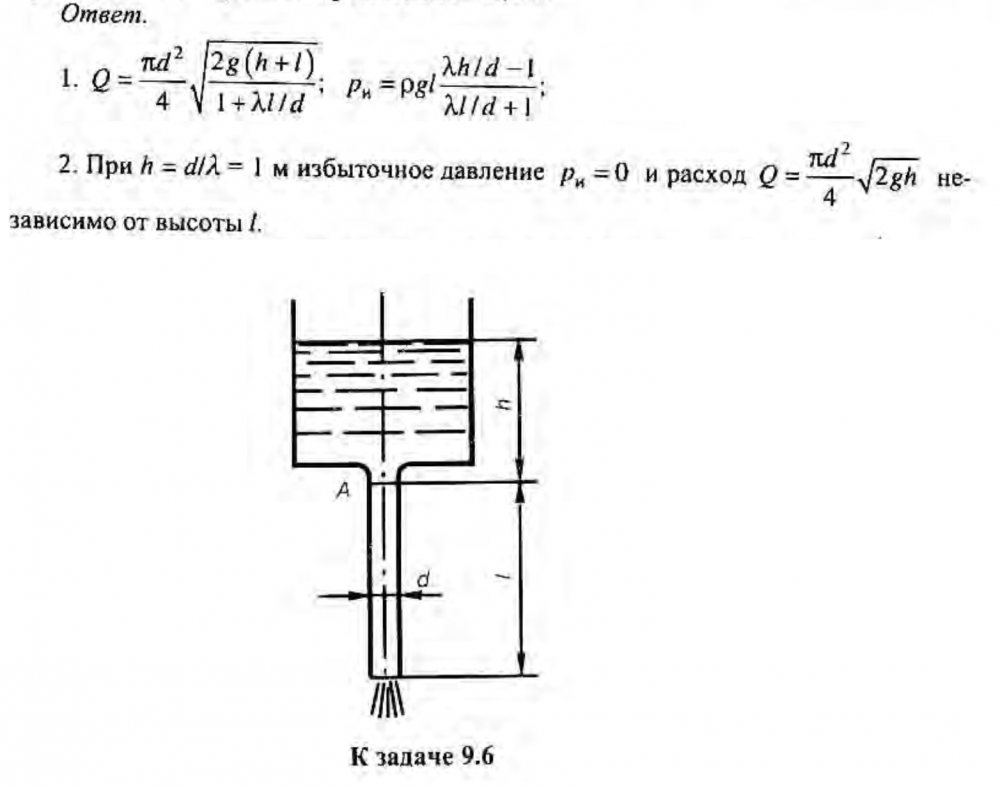

Жидкость вытекает из открытого бака в атмосферу по вертикальной трубе диаметром d = 40 мм.1. Установить зависимости расхода Q и избыточного давления pи в начальном сечении трубы A от уровня h воды в баке и высотой трубы.
2. Указать, при каком уровне h давление в сечении A будет равно атмосферному и расход не будет изменяться с высотой трубы.

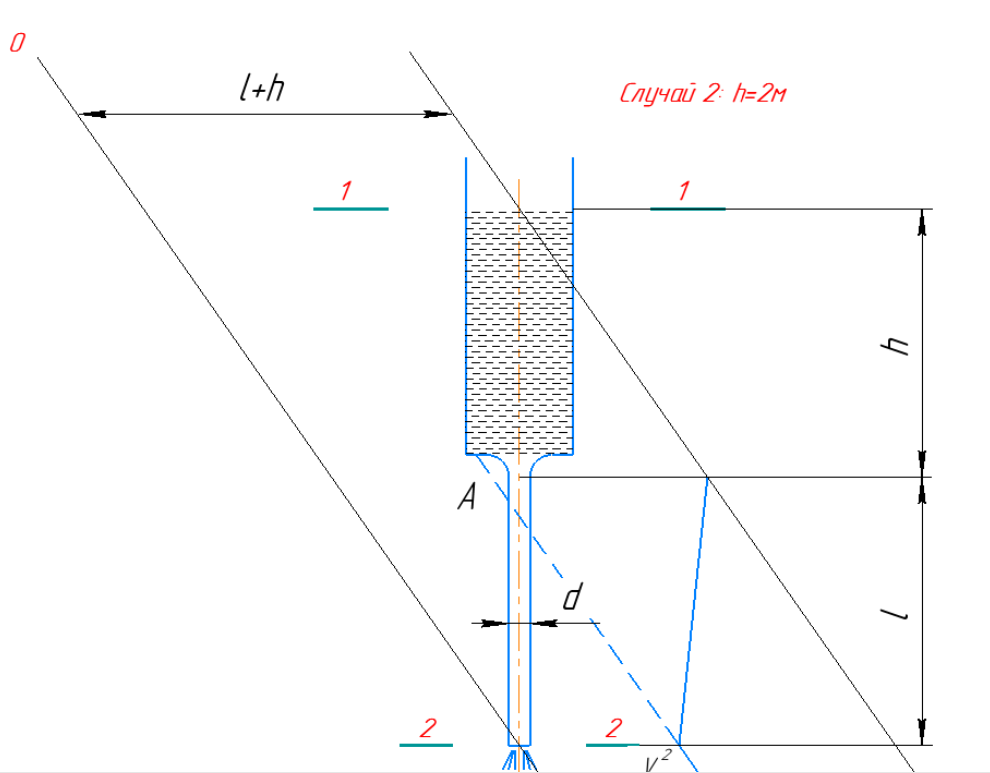

3. Построить в масштабе графики напоров по высоте трубы при l = 2 м и двух значениях уровня h = 0,5 и 2 м.
Сопротивления входа в трубу пренебречь, коэффициент сопротивления трения принять λ = 0,04.
ДЕМО
Показать/скрыть дополнительное описаниеЖидкость вытекает из открытого бака в атмосферу по вертикальной трубе диаметром d = 40 мм. 1. Установить зависимости расхода Q и избыточного давления p и в начальном сечении трубы A от уровня h воды в баке и высотой трубы. 2. Указать, при каком уровне h давление в сечении A будет равно атмосферному и расход не будет изменяться с высотой трубы. 3. Построить в масштабе графики напоров по высоте трубы при l = 2 м и двух значениях уровня h = 0,5 и 2 м. Сопротивления входа в трубу пренебречь, коэффициент сопротивления трения принять λ = 0,04..
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
228
Качество
Скан рукописных листов
Размер
226,53 Kb
Список файлов
Задача 9.6.pdf
