ДЗ 2: Вариант 22 - ДЗ №2 вариант 22
Описание
Задание:

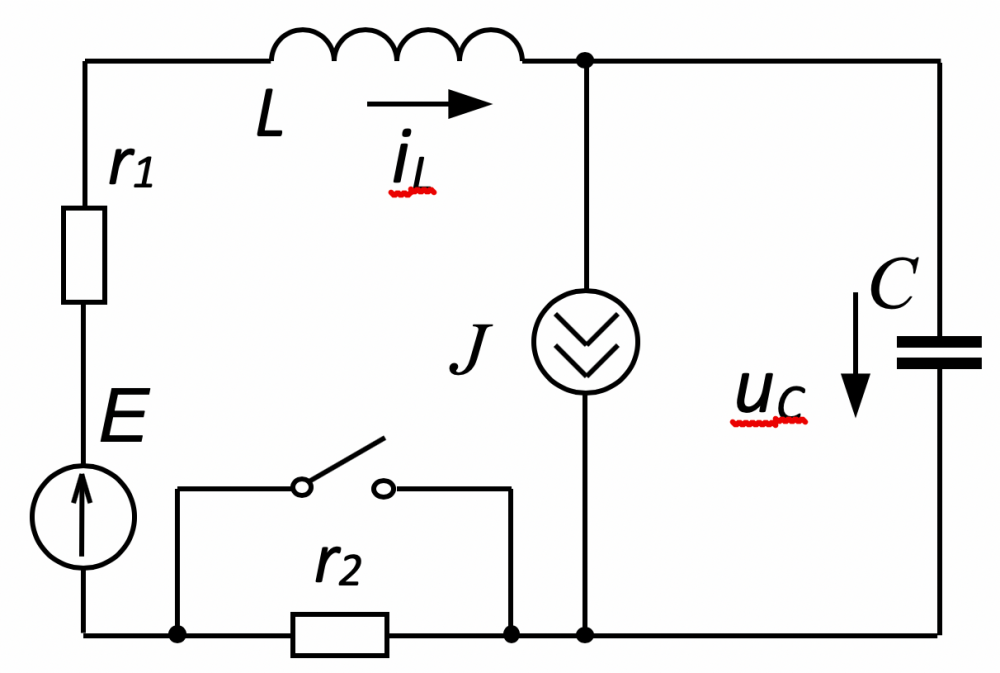

1. Определить законы изменения во времени токов и напряжений, указанных на схеме стрелками.
2. Построить временные зависимости рассчитанных токов и напряжений.
3. Определить постоянную времени цепи и приближенное время окончания переходного процесса.
В ответе указать значения токов в комплексной форме. Единицы измерения: e [В], i [А], R [Ом], L [Гн], C [Ф]. E1=100
J=0.2
C=1*10-6, L=0.01, r1=200, r2=100.
1. Определить законы изменения во времени токов и напряжений, указанных на схеме стрелками.
2. Построить временные зависимости рассчитанных токов и напряжений.
3. Определить постоянную времени цепи и приближенное время окончания переходного процесса.
В ответе указать значения токов в комплексной форме. Единицы измерения: e [В], i [А], R [Ом], L [Гн], C [Ф]. E1=100
J=0.2
C=1*10-6, L=0.01, r1=200, r2=100.
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
121
Покупок
1
Качество
Идеальное компьютерное
Размер
396,46 Kb
Список файлов
- ДЗ2.Черный.pdf 451,48 Kb
