Курсовая работа: расчет электрических цепей

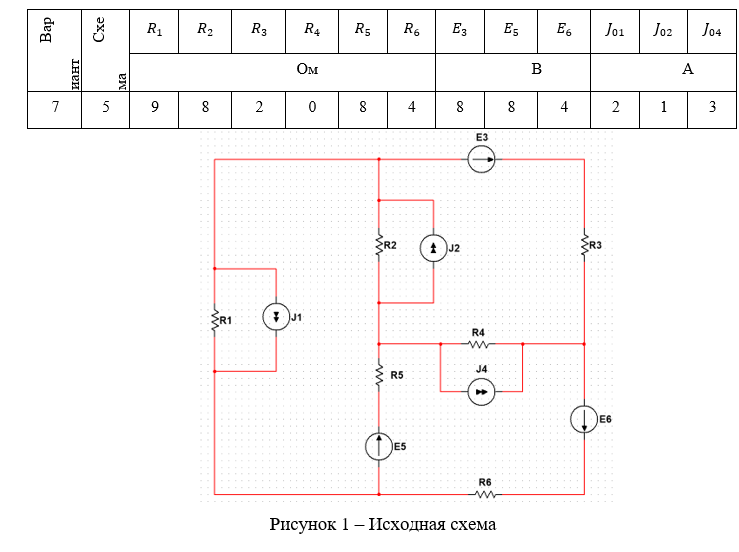

Для электрической схемы, соответствующей номеру вари­анта и изображенной на рис. 1, выполнить следующее:
По заданному графу составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их, пронумеровать узлы, и последний принять в качестве “базового”;
Определить токи всех ветвей используя метод узловых напряжений;
Составить баланс мощностей.

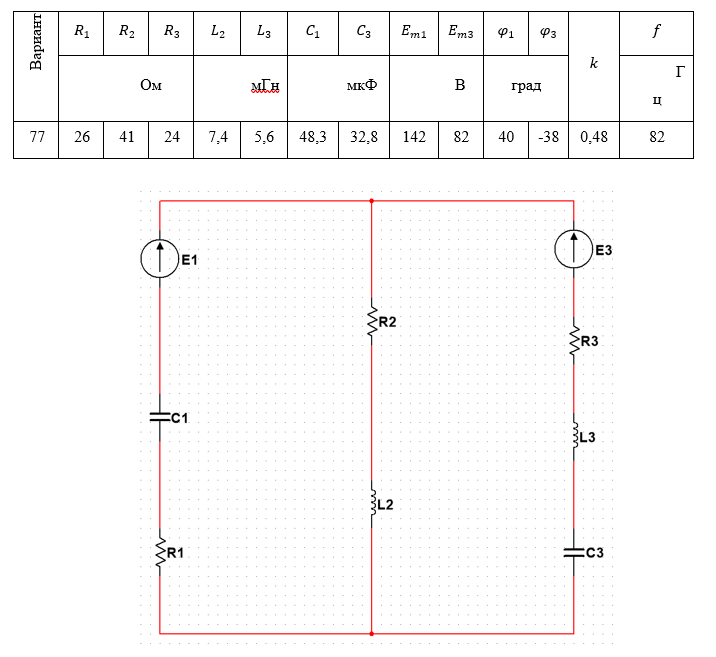

Для электрической схемы цепи синусоидального тока, изображенной на рис. 1 и параметрами, заданными в табл. 1 в соответствии с номером варианта выполнить:
По заданному графику составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их;
На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в символической форме;
Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей;
Составить баланс мощностей для активных, реактивных и полных мощностей;
Построить векторную диаграмму токов и векторно-топографическую диаграмму напряжений;
Используя данные расчетов, полученных в и. 3, записать выражение для мгновенного значения тока и . Построить графики зависимостей указанных величин от на одном чертеже;
Полагая, что между индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при коэффициенте взаимной индуктивности, равной k, составить в общем виде систему уравнений по законам Кирхгофа, записав ее в символической форме;
Определить комплексы действующих значений тока в электрической с учетом индуктивной связи между катушками.
Построить векторную диаграмму токов и векторно-топографическую диаграмму напряжений по результатам расчета и. 8. Напряжения на индуктивно связанных катушках отложить в виде отдельных векторов.

1. Задание 2.1

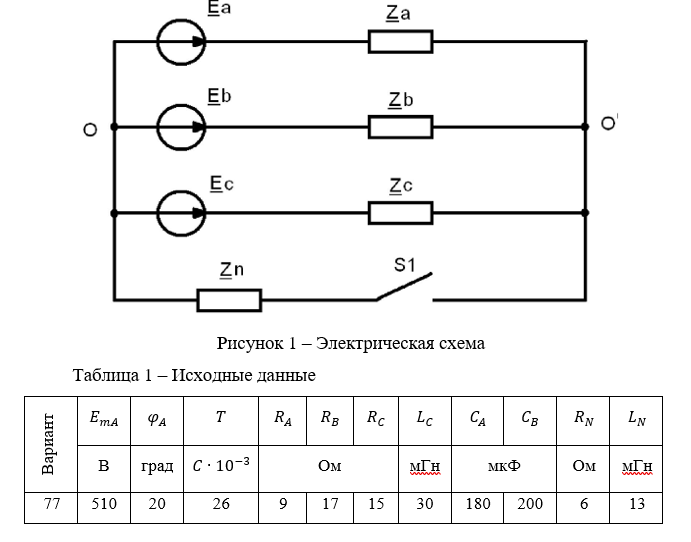

На рис. 1 приведена схема трехфазной электрической цепи с симметричным синусоидальным генератором, несимметричной нагрузкой и нулевым проводом.
Параметры элементов электрической цепи по вариантам заданы в табл. 1. Поскольку генератор симметричный, то для него приведена амплитуда и начальная фаза только для фазы А, период функции Т. Параметры комплексной нагрузки для каждой фазы , , , а также комплексное сопротивление нулевого провода тоже показаны в табл. 1. Любое комплексное сопротивление Z, состоит из последовательно соединенных элементов в соответствии с заданным вариантом.


Содержание
Введение. 3
1 Контрольная работа №1. 4
1.1 Задание 1.1. 4
1.1.1 Расчет методом узловых напряжений. 6
1.1.2 Баланс мощностей. 10
1.2 Задание 1.2. 11
1.2.1 Метод по законам Кирхгофа. 13
1.2.2 Баланс мощностей. 15
1.2.3 Топографическая и векторная диаграмма. 16
1.2.4 Расчет схемы при наличии магнитной связи. 19
1.2.5 Построение векторной диаграммы для схемы с индуктивной связью.. 20
2 Контрольная работа №2. 22
2.1 Задание 2.1. 22
2.1.1 Расчет схемы при . 24
2.1.2 Расчет схемы при отсутствие нулевого провода. 26
2.1.3 Расчет схемы при . 29
2.1.4 Найдем ток в нулевом проводе по первому закону Кирхгофа. 31
2.1.5 Расчет схемы при звезда-треугольник. 32
Заключение. 35
Список используемых источников. 36
