Курсовая работа: Анализ электрических и магнитных цепей

2. АНАЛИЗ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ОДНОФАЗНОГО СИНУСОИДАЛЬНОГО ТОКА
2.1 Анализ электрической цепи с составлением и анализом ее схемы замещения при параллельном соединении элементов.
1. В соответствии со стандартными условными графическими обозначениями реальных электротехнических устройств начертить электрическую схему заданной цепи. Варианты анализируемых электрических цепей приведены на рис. 13. Номер заданной цепи указан в табл.14. Исходные данные для расчета берутся в табл. 14 и 15.
2. Составить для последующего анализа эквивалентную схему замещения заданной электрической цепи, используя для этого приведенные на рис.14 эквивалентные схемы замещения электротехнических устройств. Начертить полученную схему замещения электрической цепи, показав на ней выбранные положительные направления токов, ЭДС и напряжений. Дать обозначения элементов схемы замещения.
3. Используя полученную схему замещения электрической цепи, произвести расчет токов всех приемников (потребителей) и общий ток электрической цепи (значения токов - действующие).
4. Определить показания амперметров.
5. Проверить правильность расчета, составив баланс мощностей электрической цепи.
6. Построить векторную диаграмму токов заданной электрической цепи.
7. Сделать выводы по результатам анализа цепи.
Исходные данные:

Характеристики электрических машин
2.2 Анализ эквивалентной схемы замещения однофазной электрической цепи при смешанном соединении элементов
ЗАДАНИЕ
1. Определить действующие значения токов всех ветвей и записать выражения для их мгновенных значений.
Указание: Численные значения параметров элементов схемы замещения взять из табл.16 и 17 в соответствии с групповым и личным вариантом задания.
2. Определить показания вольтметров, включенных в электрическую цепь в местах, соответствующих точкам I и 2, 2 и 3 на схеме замещения цепи (рис.18).
Указание: Принять токи, потребляемые вольтметрами, равными нулю.
Рис. 18. Схема замещения однофазной электрической цепи при смешанном соединении элементов
3. Определить мощности всей цепи, и построить по полученным результатам треугольник мощностей.
4. Построить совместно векторную диаграмму токов ветвей и топографическую векторную диаграмму напряжений ветвей и их элементов.
5.Сделать вывод по результатам анализа цепи.

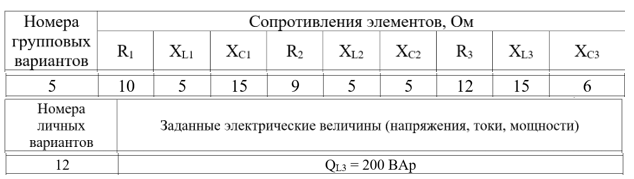

Исходные данные:

3. АНАЛИЗ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ТРЕХФАЗНЫХ ЦЕПЕЙ
3.1 Электрические цепи с соединением фазных приемников
звездой с нейтральным проводом
ЗАДАНИЕ

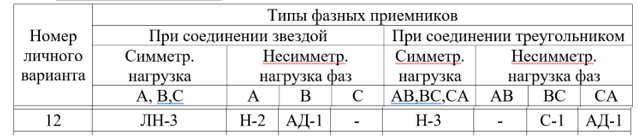

1. Начертить общую полную электрическую схему заданной электрической цепи в соответствии со своим личным вариантом. Характер фазных приемников задан в табл.18.
Пояснение обозначений в табл.18:
АД – асинхронный двигатель (АД-3 -трехфазный, АД-1- однофазный); ЛН - лампа накаливания; Н - нагреватель; С- конденсатор.
Цифры I и 2 для несимметричной нагрузки обозначают количество одинаковых элементов (ЛН, С, Н) в одном фазном приемнике, которые соединены параллельно. Цифра 3 обозначает симметричную трехфазную нагрузку.
2.Составить эквивалентную схему замещения всей заданной
цепи используя ранее приведенные схемы замещения отдельных элементов цепи (рис.14). Начертить полученную схему замещения цепи, оказав на ней выбранные положительные направления токов всех приемников и соединительных проводов и фазных и линейных напряжений.
Дать обозначения фаз и элементов схемы замещения.
3.Используя схему замещения цепи рассчитать действующие
значений фазных токов всех приемников и токов линейных проводов
и нейтрального провода /для прямой последовательности фаз/.
Указание: Численные значения параметров схем замещения отдельных элементов (ЛН, С, Н, АД) и значения линейных напряжений для групповых вариантов взять из табл.19.
4. Определить результирующие мощности: Р, Q и S всей электрической цепи.
5. Построить совмещенные векторную диаграмму токов и топографическую векторную диаграмму напряжений электрической цепи.

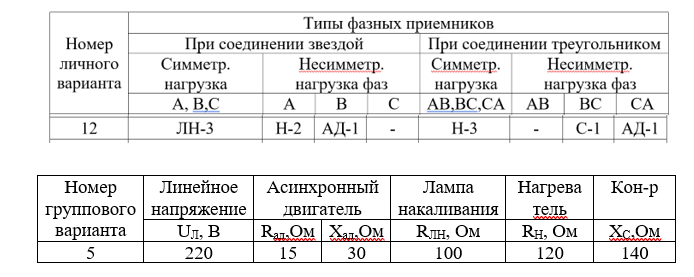

Исходные данные:

4.2. Электрические цепи с соединением фазных приемников треугольником
ЗАДАНИЕ
I. Начертить общую электрическую схему заданной электрической цепи в соответствии со своим личным вариантом. Характер фазных приемников задан в табл.18. Пояснения к табл.18 даны в п.3.1. Задания группового варианта выбрать из табл. 19.
2. Составить эквивалентную схему замещения заданной цепи, используя приведенные на рис.14 схемы замещения элементов цепи. Начертить полученную схему замещения цепи, показав на ней выбранные положительные направления токов всех приемников и соединительных проводов и фазных и линейных напряжений. Дать обозначений фаз и элементов схемы замещения.
3. Произвести расчет схемы замещения цепи. Определить
действующие значения фазных токов всех приемников и токов линейных проводов.
4. Определить результирующие мощности: Р, Q и S всей электрической цепи.
5. Построить совмещенные векторную диаграмму токов и топографическую векторную диаграмму напряжений электрической цепи.
Исходные данные:
