ВВЕДЕНИЕ

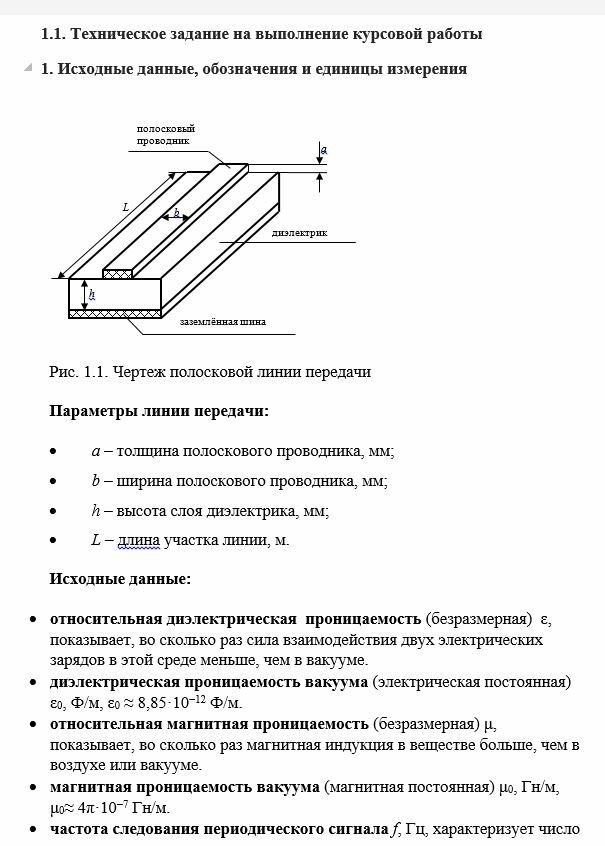

Объектом исследования в данной курсовой работе является несимметричная полосковая линия передачи. Она представляет собой протяженную электродинамическую структуру, геометрические параметры которой выбраны так, что распространяющийся сигнал можно считать зависимым только от продольной координаты. Передача в основном осуществляется вдоль полосковой линии (в слое диэлектрика) и направляется полосковым проводником.

Полосковые линии используются в технике сверхвысоких частот, при этом электромагнитная энергия передается по диэлектрику, разделяющему электроды. В данной работе исследуется прохождение через полосковую линию наносекундных импульсов без высокочастотного заполнения. Такая передача имеет место в компьютерной технике.

Строгий анализ распространения даже гармонических сигналов в полосковой линии очень сложен. Однако, и в полосковой, и в коаксиальной линии основная энергия передается поперечной электромагнитной волной. Поэтому с достаточной степенью достоверности можно провести такой анализ путем сопоставления этих линий на базе теоретической модели длинной линии. Специфическими будут зависимости первичных параметров длинной линии от реальных свойств полосковой линии.

Если бы полосковая линия не имела потерь, то любой сигнал распространялся бы через нее без искажений, не изменяя своей формы. При несогласованной нагрузке на выходе и входе линии возникают неоднократные отражения, сопровождаемые потерями при каждом отражении. В реальной линии существуют потери, зависящие от частоты, поэтому даже в случае согласованной нагрузки форма выходного сигнала отличается от формы входного.
