Курсовая работа: Анализ установившихся и переходных режимов в линейных электрических цепях (Вариант 11) вариант 11

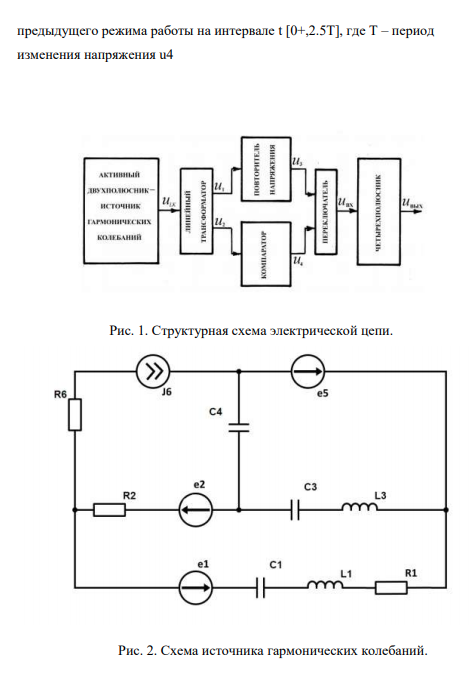

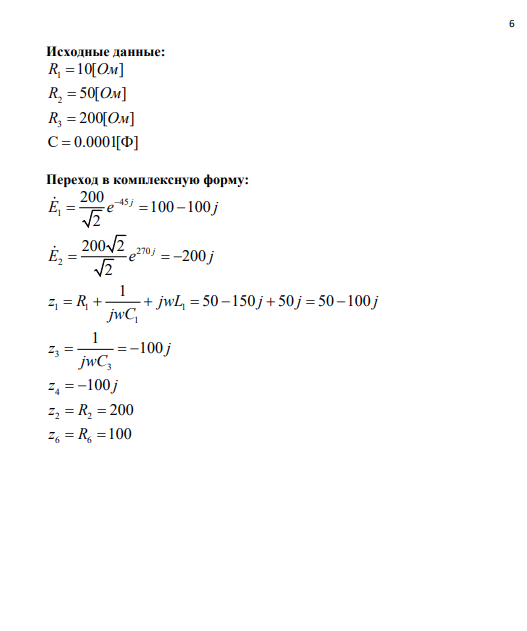

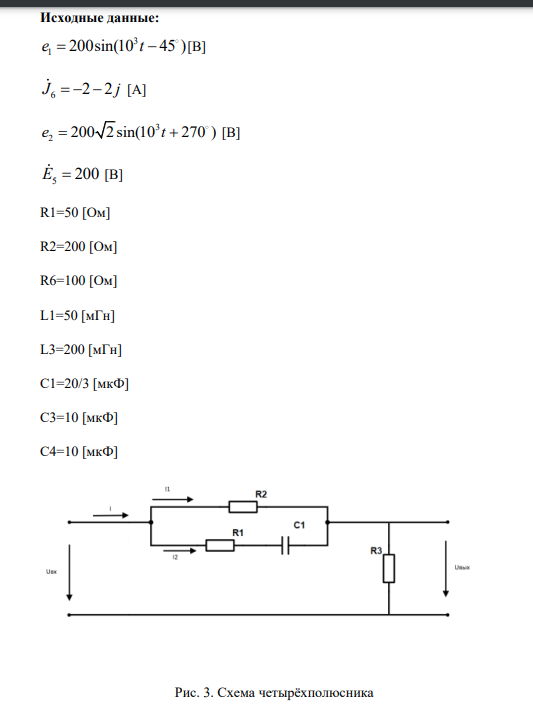

Задание на выполнение курсовой работы 1. Расчёт источника гармонических колебаний (ИГК) 1.1. Выбрать в качестве первичной обмотки воздушного трансформатора одну из катушек индуктивности ИГК. Определить значение тока напряжения первичной обмотки трансформатора методом эквивалентного источника (напряжения или тока). 1.2. Записать мгновенные значения тока и напряжения первичной обмотки трансформатора Т1 и построить волновые диаграммы. 1.3. Определить значения Mnq ,Mпр,Lq,Lp T1 из условия, что индуктивность первичной обмотки Ln известна, U1=5 B, U2=10B. Коэффициент магнитной связи обмоток k следует выбрать самостоятельно в диапазоне 0,5 < k < 0,95 (n,p,q- номера индуктивностей Т1) 2. Расчёт четырёхполюсника 2.1. Рассчитать токи и напряжения методом входного сопротивления (или входной проводимости), построить векторные диаграммы токов и напряжений. 2.2. Записать мгновенные значения u1=u3=uвх, iвх и uвых, определить сдвиг по фазе между входным и выходным напряжениями, а также отношение их действующих значений.
