Курсовая работа: Курсовая работа (Вариант 4а) вариант 4

Введение
Цель курсовой работы — закрепить теоретический материал, научить студентов приемам и методам познавательной деятельности, умению обобщать и вырабатывать навыки творческого мышления и самостоятельной работы. Для расчета цепей, построения графиков и оформления отчета целесообразно применять персональные ЭВМ (ПЭВМ). При этом можно пользоваться готовыми программами систем инженерных и научных расчетов типа MATLAB, MATHCAD, MI-CROCAP и другими или самостоятельно написанными, что способствует закреплению навыков работы с вычислительной техникой. Умение правильно использовать компьютер становится важным показателем работы специалиста. Отсутствие у студента доступа к ЭВМ не является причиной невыполнения курсовой работы или отдельных ее пунктов.

Техническое задание

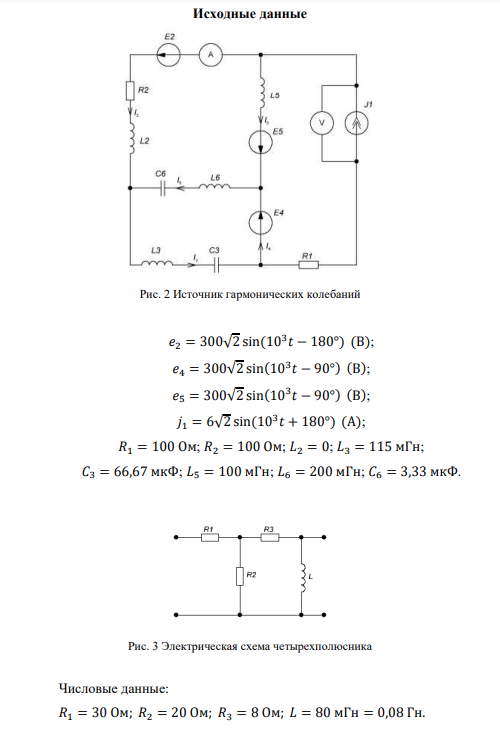

Предметом курсовой работы является исследование электрической цепи, структурная схема которой показаны на рис. 1. Схемы активного двухполюсника — источника гармонических колебаний (ИГК), четырехполюсника и параметры их элементов выдаются преподавателем по вариантам в виде раздаточного материала.
1. Расчет источника гармонических колебаний (ИГК). 1.1 Определить все токи, показания вольтметра и амперметра электромагнитной системы. 1.2 Составить и рассчитать баланс мощностей. 1.3 Записать мгновенные значения тока и напряжения первичной обмотки трансформатора Т1 и построить их волновые диаграммы. 1.4 Представить исходную схему ИГК относительно первичной обмотки трансформатора эквивалентным источником напряжения. Определить его параметры (ЭДС и внутреннее сопротивление) и значение тока в первичной обмотке трансформатора. В качестве первичной обмотки трансформатора выбрать индуктивность в любой ветви, кроме ветви с идеальным источником тока
