ВКР: ЭЛЕКТРОСНАБЖЕНИЕ ИНСТРУМЕНТАЛЬНОГО ЦЕХА

Объектом дипломной работы было предприятие ООО “Промэнергосервис” г.Ессентуки, где проходила преддипломная практика.
Выбор темы связан с тем, что на предприятии имеется большой парк морально и физически устаревших моделей станков. Их конструкционные решения не отвечают современным требованиям, предъявляемым к станкам.
Кроме того, высокий износ узлов и потеря его точностных параметров вызывают проблемы с их эксплуатацией. Всё это требует обновления станочного оборудования. Предприятие в современной экономической обстановке не имеет для этого достаточных средств. Поэтому в данных условиях экономически целесообразно производить реконструкцию имеющегося оборудования, в результате чего потребитель получает современный станок, соответствующий всем требованиям к точности для данного станка, оснащённый современными комплектующими и системами управления.
Целью дипломной работы является реконструкция электрооборудования инструментального цеха, а именно, реконструкция радиально-сверлильного станка.
Для реализации поставленной цели в дипломной работе определены следующие задачи: ознакомление с нормативно-технической документацией по электроснабжению и электрооборудованию, выполнение расчета электрических нагрузок цеха, выбор мощности силового трансформатора цеховой подстанции, конденсаторной установки, пусковой защитной аппаратуры, расчет мощности электродвигателей станка и их выбор, проверочный расчет и выбор пускозащитной аппаратуры, расчет и выбор проводов и кабеля, расчет и выбор элементов схемы управления, расчет стоимости выполненных работ, изучение правил техники безопасности.
Практическая значимость заключается в увеличении производственных мощностей, повышении экономических и технических характеристик.
Работа состоит из четырех разделов: электроснабжение инструментального цеха, реконструкция радиально-сверлильного станка, экономическая часть и охрана труда.
Информационной базой дипломной работы являются нормативно-технические документы, паспорта оборудования, СНИПы, Правила устройства электроустановок, электротехнические справочники, материалы отчета о преддипломной практике.

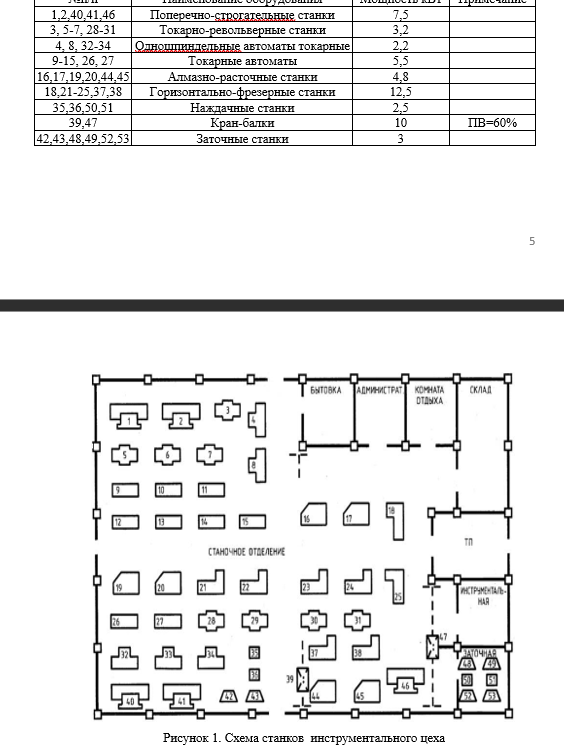

Инструментальный цех (ИЦ) предназначен для изготовления и сборки различного измерительного, режущего, вспомогательного инструмента, а также штампов и приспособлений для горячей и холодной штамповки. ИЦ является вспомогательным цехом завода по изготовлению механического оборудования и станков. Цех имеет производственные, вспомогательные, служебные и бытовые помещения. Станочный парк размещен в станочных отделении. Электроснабжение цеха осуществляется от собственной цеховой ТП. Здание расположено на расстоянии 1,2 км от заводской главной понизительной подстанции (ГПП), напряжение – 1 кВ. Расстояние ГПП от энергосистемы – 12 км. Количество рабочих смен – 2. Потребители электроэнергии – 2 и 3 категории надежности ЭСН. Грунт в районе цеха – чернозем с температурой +10 С. Каркас здания сооружен из блоков-секций длиной 6 м каждый. Размеры цеха A*B*H=48*30*8 м. Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м. Мощность электропотребления (Рэп) указана для одного электроприемника.



РАЗДЕЛ 1. ЭЛЕКТРОСНАБЖЕНИЕ ИНСТРУМЕНТАЛЬНОГО ЦЕХА..5
1.1 Характеристика инструментального цеха предприятия 2-й категории……5
1.2 Характеристика электроприемников инструментального цех……………..5
1.3 Расчёт электрических нагрузок инструментального цеха………………….7
1.4 Расчет и выбор силового трансформатора…………………………………13
1.5 Компенсация реактивной мощности……………………………………….15
1.6 Расчет и выбор пускозащитной аппаратуры механического цеха………..16
РАЗДЕЛ 2. РЕКОНСТРУКЦИЯ РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА ИНСТРУМЕНТАЛЬНОГО ЦЕХА
2.1 Сущность реконструкции и обоснование ее необходимости……………..18
2.2 Назначение и общая характеристика электрооборудования станка…..18
2.3 Расчет мощности электродвигателей станка и их выбор………………….28
2.4 Проверочный расчет и выбор пускозащитной аппаратуры……………….31
2.5. Расчет и выбор трансформаторов питания цепей управления, местного освещения и сигнализации
2.6 Расчет и выбор проводов и кабеля………………………………………….41
2.7 Расчет и выбор элементов схемы управления……………………………..44
2.8 Организационно – технологическая часть…………………………………49
РАЗДЕЛ 3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ. РАСЧЕТ СЕБЕСТОИМОСТИ И ЦЕНЫ НА РЕКОНСТРУКЦИЮ РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА
3.1 Понятие и состав затрат на производство и реализацию продукции, работ, услуг
3.2 Понятие цены продукции, работ, услуг…………………………………….61
РАЗДЕЛ 4. ОХРАНА ТРУДА…………………………………………………...63
4.1 Общие требования по безопасной эксплуатации электрооборудования...63
4.2 Меры безопасности при осмотре и ремонте электрооборудования при снятом напряжении
4.3 Меры безопасности при осмотре и ремонте электрооборудования, находящегося под напряжением
4.4 Расчёт контура заземления ТП
