ВКР: ЭЛЕКТРОСНАБЖЕНИЕ ЦЕХА МЕТАЛЛОИЗДЕЛИЙ ПРЕДПРИЯТИЯ 3 КАТЕГОРИИ

Объектом дипломной работы было предприятие ООО «Промэнергосервис», а именно, цех металлоизделий, где проходила преддипломная практика.
Выбор темы связан с обеспечением качественной и надежной работы электрооборудования фрезерного станка 6р81г и заключается в необходимости выбора электрооборудования с учетом современных требований энергосбережения и разработки схемы электрической принципиальной.
Целью дипломной работы является реконструкция фрезерного станка цеха металлоизделий.
Для реализации поставленной цели в дипломной работе определены следующие задачи: ознакомление с нормативно-технической документацией по электроснабжению и электрооборудованию, выполнение расчета электрических нагрузок цеха, выбор мощности силового трансформатора цеховой подстанции, конденсаторной установки, пусковой защитной аппаратуры, расчет мощности электродвигателей станка и их выбор, проверочный расчет и выбор пускозащитной аппаратуры, расчет и выбор проводов и кабеля, расчет и выбор элементов схемы управления, расчет стоимости выполненных работ, изучение правил техники безопасности
Практическая значимость заключается в бесперебойной работе электрооборудования, а также более высоких технико-экономических показателях производства. Реконструкция данного оборудования позволит повысить точность обработки изделий, увеличить безопасность работы станка. Проведение работ по реконструкции оправдано с экономической точки зрения так как на восстановление прежних технических характеристик требуется намного меньше затрат чем на покупку нового оборудования.
Работа состоит из четырех разделов: электроснабжение цеха металлоизделий, реконструкция фрезерного станка, экономическая часть и охрана труда.
Информационной базой дипломной работы являются нормативно-технические документы, паспорта оборудования, СНИПы, Правила устройства электроустановок, электротехнические справочники, материалы отчета о преддипломной практике.

Цех металлоизделий (ЦМ) является составной частью отрасли тяжелого машиностроения и предназначен для выпуска различных изделий для этого производства
В цехе предусмотрено термическое отделение, в котором производится предварительная подготовка заготовок и окончательная подготовка для этого производства. В станочном отделении установлены станки различного назначения. Транспортные операции производятся с помощью мостовых кранов и наземных электротележек. Кроме названных в цехе имеются вспомогательные, бытовые и служебные помещения.

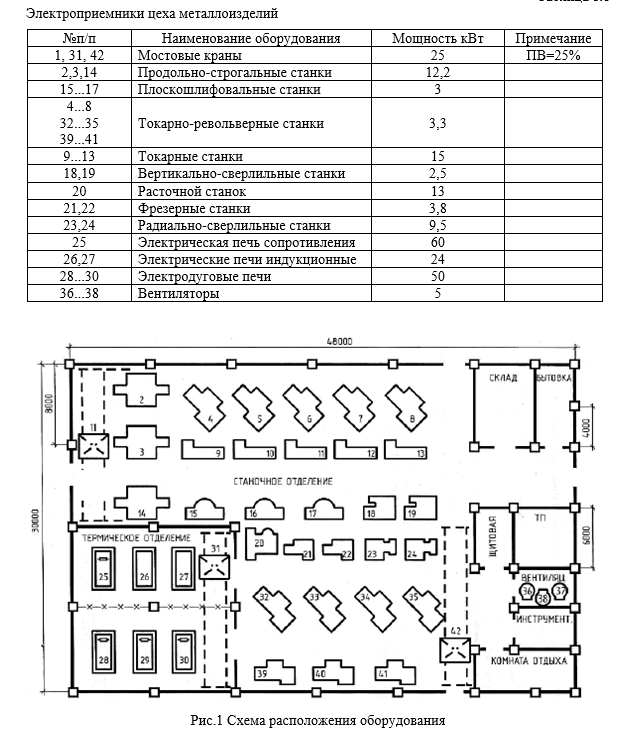

ЦМ получает электроснабжение от собственной цеховой трансформаторной подстанции (ТП), расположенной на расстоянии 1,6 км от заводской подстанции глубокого ввода (ПГВ) Напряжение - 10 кВ или 35 кВ. От энергосистемы (ЭСН) до ПГВ - 15км Количество рабочих смен - 2. Потребители ЭЭ по надежности ЭСН - 2 и 3 категории. Грунт в районе цеха – супесь влажная с температурой +10 °С. Каркас здания сооружен из блоков-секций длиной 4, 6 и 8 м каждый. Размеры цеха A x B x C = 48 x 30 x 10 м. Все помещения, кроме станочного и термического отделений, двухэтажные высотой 4 м.


1. ЭЛЕКТРОСНАБЖЕНИЕ ЦЕХА МЕТАЛЛОИЗДЕЛИЙ ПРЕДПРИЯТИЯ 3 КАТЕГОРИИ 4
1.1 Характеристика электроснабжения цеха металлоизделий 4
1.2 Характеристика электроприемников цеха металлоизделий 5
1.3 Расчет электрических нагрузок цеха металлоизделий 8
1.4 Расчет и выбор мощности силового трансформатора цеха металлоизделий 13
1.5 Компенсация реактивной мощности 14
1.6 Расчет и выбор пускозащитной аппаратуры и сечения питающих проводников для электроприёмников цеха металлоизделий 15
2. РЕКОНСТРУКЦИЯ ФРЕЗЕРНОГО СТАНКА ЦЕХА МЕТАЛЛОИЗДЕЛИЙ 17
2.1 Сущность реконструкции и обоснование ее необходимости 17
2.2 Назначение и общая характеристика электрооборудования фрезерного станка 18
2.3. Расчет мощности электродвигателей станка и их выбор 27
2.4 Проверочный расчет и выбор пускозащитной аппаратуры 29
2.5 Расчет и выбор трансформаторов питания цепей управления, местного освещения и сигнализации 36
2.6 Расчет и выбор проводов и кабеля 37
2.7 Расчет и выбор элементов схемы управления 41
2.8 Организационно – технологическая часть 44
3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ. РАСЧЕТ СЕБЕСТОИМОСТИ И ЦЕНЫ НА РЕКОНСТРУКЦИЮ ФРЕЗЕРНОГО СТАНКА 50
3.1 Понятие и состав затрат на производство и реализацию продукции, работ, услуг 50
3.2. Понятие цены продукции, работ, услуг 55
4. ОХРАНА ТРУДА 58
4.1 Техника безопасности при эксплуатации и ремонте электрооборудования 58
4.2 Общие требования безопасности при работе на фрезерном станке 59
4.3 Расчёт контура заземления ТП 67
