ДЗ: Контактная сеть и линии электропередач

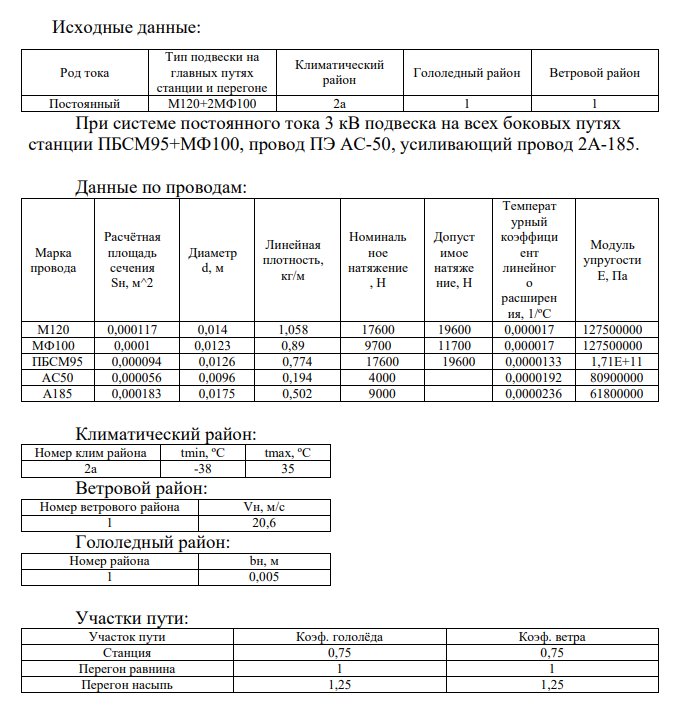

При системе постоянного тока 3 кВ подвеска на всех боковых путях станции ПБСМ95+МФ100, провод ПЭ АС-50, усиливающий провод 2А-185.
Дополнительные данные: – температура гололедных образований tг = –5 °С; – температура, при которой наблюдается ветер максимальной интенсивности tв = – 5° С; – проектируемая станция располагается в защищенной от ветра зоне, а перегон – в незащищенной.
1. Определение нагрузок на провода контактной сети 1.1 Нагрузка от собственного веса одного метра контактной подвески определяется из выражения
1.2 Нагрузка от собственного веса одного метра контактной подвески определяется из выражения
1.3 Нагрузка от веса гололеда на один метр длины провода или троса при цилиндрической форме его отложения определяется по формуле:
1.4 Суммарный вес одного метра контактной подвески с гололедом определяются из выражения
1.5. Ветровая нагрузка на провод без гололеда определяется по формуле
1.7. Результирующие нагрузки на отдельный провод (питающий, контактный, усиливающий провода ЛЭП) при отсутствии гололеда:
1.8. Результирующая нагрузка на несущий трос цепной подвески определяется без учета ветровой нагрузки на контактные провода, так как ее основная часть воспринимается фиксаторами.
2. Расчет натяжений проводов.
3. Определение допустимых длин пролетов.
3.1. Рассчитаем длину пролета на главном пути и горловине R=500 м:
3.2. Рассчитаем длину пролета на перегоне прямом и кривых R=600, 850 и 1000 м:
3.3. Рассчитаем длину пролета на насыпи прямой и кривых R=600, 850 и 1000 м:
4. Разработка схемы питания и секционирования:
