Курсовая работа: Электроснабжение завода стальной арматуры

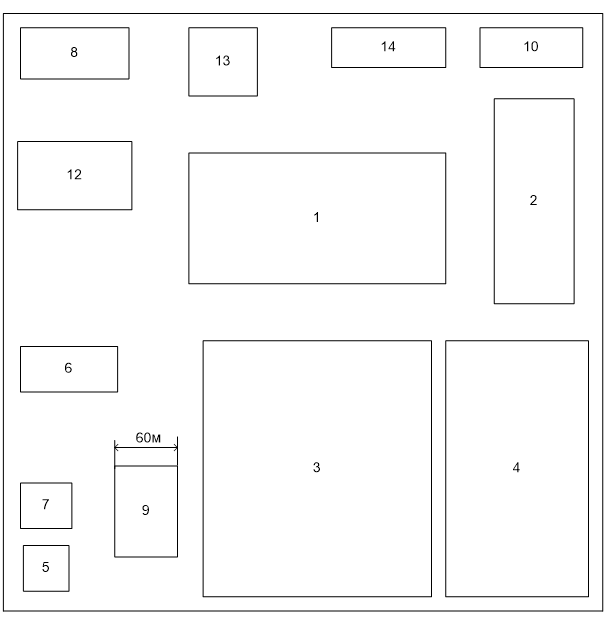

Генеральный план завода стальной арматуры представлен на рисунке 1.
2) Сведения об электрических нагрузках завода представлены в таблице 1.
3) Питание возможно осуществить от подстанции энергосистемы с первичным напряжением 110 кВ.
4) Мощность системы 1625 МВА.
5) Реактивное сопротивление системы Хс = 0,44 о.е.
6) Расстояние от подстанции энергосистемы до завода 9 км.
Таблица 1 - Ведомость электрических нагрузок завода стальной арматуры


Оглавление
Введение 3
1. Исходные данные на проектирование 5
2. Общая характеристика объекта проектирования 7
2.1. Краткая характеристика завода стальной арматуры 7
2.2 Краткая характеристика электроприёмников 8
2.3 Условия окружающей среды 10
3. Расчёт электрических нагрузок 12
3.1 Определение расчетных нагрузок цехов 12
3.2 Расчет электрических нагрузок цехов напряжением выше 1 кВ 13
3.3 Расчет осветительных нагрузок 15
3.4 Расчет электрической нагрузки предприятия 18
4. Определение местоположения ГПП 21
4.1 Геометрические характеристики предприятия 21
4.2 Определение центра электрических нагрузок 22
5. Определение количества и мощности трансформаторов 25
5.1 Определение количества и мощности трансформаторов ГПП 25
5.2 Определение количества и мощности цеховых ТП 27
6. Расчет токов короткого замыкания 29
6.1 Расчет параметров трехфазного КЗ в точке К1 (110кВ) 29
6.2 Расчет параметров трехфазного КЗ в точке К2 (6кВ) 31
6.3 Расчет параметров трехфазного КЗ в точке К3 (6кВ) 32
7. Выбор автоматических выключателей 35
Заключение 39
Список использованных источников 40
