Курсовая работа: Электроснабжение завода тяжелого машиностроения

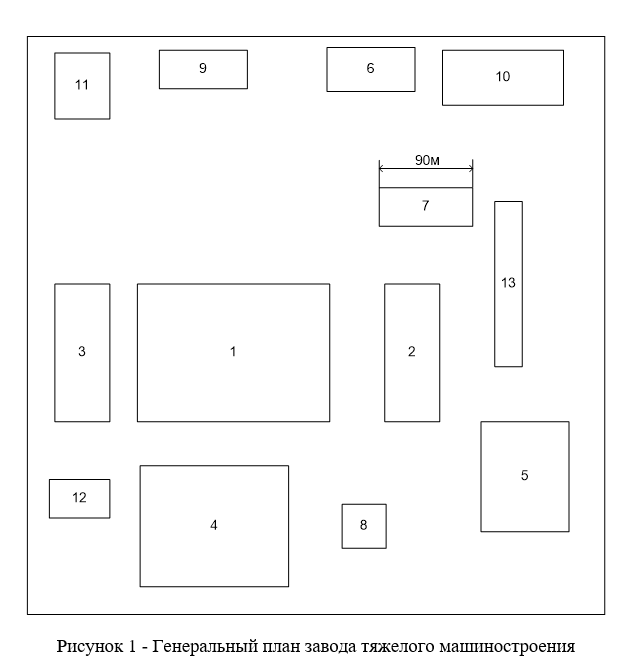

1) Генеральный план завода тяжелого машиностроения представлен на рисунке 1.
2) Сведения об электрических нагрузках завода представлены в таблице 1.
3) Питание возможно осуществить от подстанции энергосистемы с первичным напряжением 110 кВ.
4) Мощность системы 1950 МВА.
5) Реактивное сопротивление системы Хс = 0,4 о.е.
6) Расстояние от подстанции энергосистемы до завода 9 км.
Таблица 1 - Ведомость электрических нагрузок завода тяжелого машиностроения


Оглавление
Введение. 3
1. Исходные данные на проектирование. 5
2. Общая характеристика объекта проектирования. 7
2.1. Краткая характеристика завода тяжелого машиностроения. 7
2.2 Краткая характеристика электроприёмников. 8
2.3 Условия окружающей среды.. 10
3. Расчёт электрических нагрузок. 13
3.1 Определение расчетных нагрузок цехов до 1 кВ.. 13
3.2 Расчет электрических нагрузок цехов напряжением выше 1 кВ.. 14
3.3 Расчет осветительных нагрузок. 16
3.4 Расчет электрической нагрузки предприятия. 20
4. Определение местоположения ГПП.. 23
4.1 Геометрические характеристики предприятия. 23
4.2 Определение центра электрических нагрузок. 24
5. Определение количества и мощности трансформаторов. 28
5.1 Определение количества и мощности трансформаторов ГПП.. 28
5.2 Определение количества и мощности цеховых ТП.. 30
6. Расчет токов короткого замыкания. 33
6.1 Расчет параметров трехфазного КЗ в точке К1 (110кВ) 33
6.2 Расчет параметров трехфазного КЗ в точке К2 (6кВ) 35
6.3 Расчет параметров трехфазного КЗ в точке К3 (6кВ) 36
7. Выбор автоматических выключателей. 39
Заключение. 43
Список использованных источников. 44
