Курсовая работа: Расчет переходных процессов в системах электроснабжения присимметричных и несимметричных КЗ

2. Исходные данные:

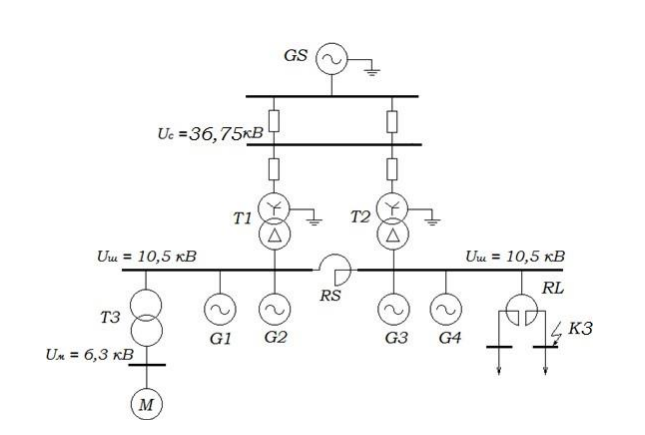

2.1 Схема электрической системы (Рис.1).
2.2 Параметры электрической системы.
2.3 Точки КЗ.
2.3.1 Трехфазное К3.
2.3.2 Несимметричное К3.
3. Содержание пояснительной записки КР:
3.1 Задание на КР.
3.2 Введение.
3.3 Расчет ПП при трехфазных КЗ.
3.4 Расчет ПП при несимметричных КЗ.

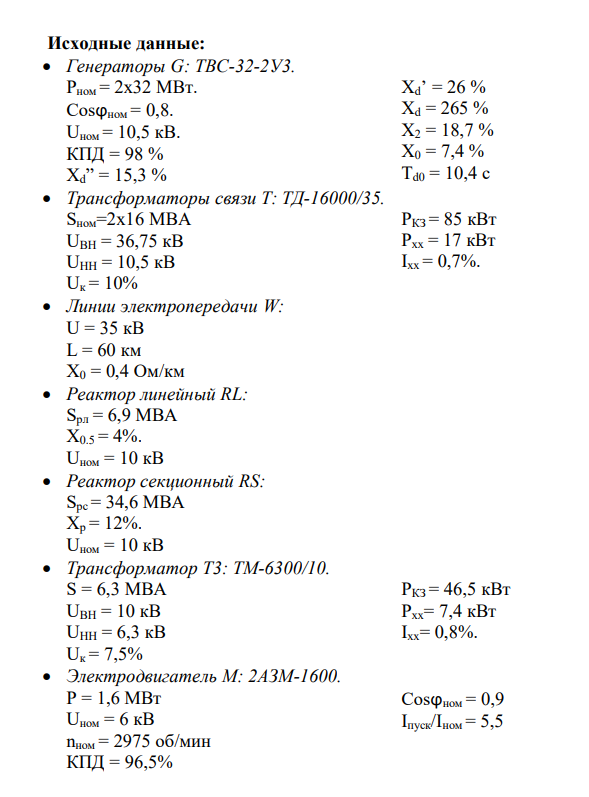

Исходные данные:  Генераторы G: ТВС-32-2У3. Pном = 2х32 МВт. Cosϕном = 0,8. Uном = 10,5 кВ. КПД = 98 % Хd” = 15,3 %  Трансформаторы связи Т: ТД-16000/35. Sном=2х16 МВА UВН = 36,75 кВ UНН = 10,5 кВ Uк = 10%  Линии электропередачи W: U = 35 кВ L = 60 км Х0 = 0,4 Ом/км  Реактор линейный RL: Sрл = 6,9 МВА X0.5 = 4%. Uном = 10 кВ  Реактор секционный RS: Sрc= 34,6 МВА Xp = 12%. Uном = 10 кВ  Трансформатор Т3: ТМ-6300/10. S = 6,3 МВА UВН = 10 кВ UНН = 6,3 кВ Uк = 7,5%  Электродвигатель М: 2АЗМ-1600. P = 1,6 МВт Uном = 6 кВ nном = 2975 об/мин КПД = 96,5% Хd’ = 26 % Хd = 265 % Х2 = 18,7 % Х0 = 7,4 % Тd0 = 10,4 с PКЗ = 85 кВт Pхх = 17 кВт Iхх = 0,7%. PКЗ = 46,5 кВт Pхх= 7,4 кВт Iхх= 0,8%. Cosϕном = 0,9 Iпуск/Iном = 5,5
