Курсовая работа: расчет и проектирование осветительной сети и электропривода кривошипного пресса прессового участка цеха
Описание
Электромеханический цех (ЭМЦ) предназначен для подготовки заготовок из металла для электрических машин с последующей их обработкой различными способами.
Он является одним из цехов металлургического завода, выплавляющего и обрабатывающего металл. ЭМЦ имеет станочное отделение, в котором установлено штатное оборудование: слиткообдирочные, токарные, фрезерные, строгальные, анодно-механические станки и др.
В цехе предусмотрены помещения для цеховой ТП, вентиляторной, инструментальной, для бытовых нужд и пр. ЭМЦ получает ЭСН от подстанции глубокого ввода (ПГВ). Расстояние от ПГВ до цехового ТП – 0,5 км, а от ЭНС до ПГВ – 10 км. Напряжение до ПГВ – 10 кВ.
Количество рабочих смен – 2. Потребители ЭЭ цеха имеют 2 и 3 категорию надежности ЭСН.
Грунт в районе ЭМЦ – песок с температурой +20°С. Каркас здания цеха смонтирован из блоков-секций длиной 8 и 9 м каждый.

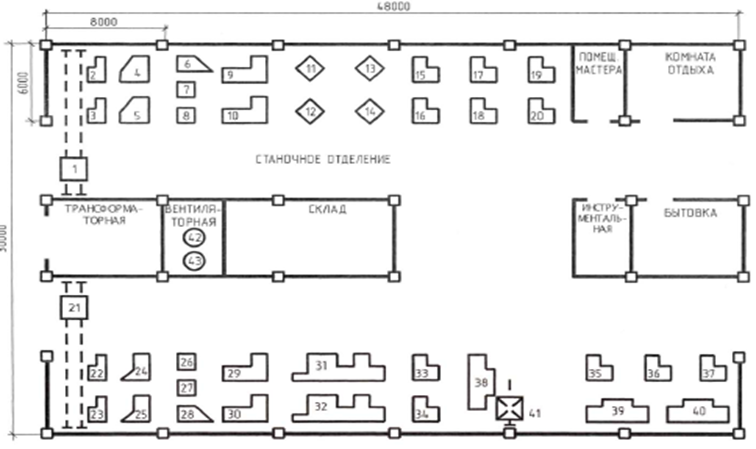

Размер цеха A B H = 48 30 9 м.
Вспомогательные помещения двухэтажные высотой 4 м.
Мощность электрооборудования (P эп) указана для одного электроприемника.
![]()
Таблица 1
Он является одним из цехов металлургического завода, выплавляющего и обрабатывающего металл. ЭМЦ имеет станочное отделение, в котором установлено штатное оборудование: слиткообдирочные, токарные, фрезерные, строгальные, анодно-механические станки и др.
В цехе предусмотрены помещения для цеховой ТП, вентиляторной, инструментальной, для бытовых нужд и пр. ЭМЦ получает ЭСН от подстанции глубокого ввода (ПГВ). Расстояние от ПГВ до цехового ТП – 0,5 км, а от ЭНС до ПГВ – 10 км. Напряжение до ПГВ – 10 кВ.
Количество рабочих смен – 2. Потребители ЭЭ цеха имеют 2 и 3 категорию надежности ЭСН.
Грунт в районе ЭМЦ – песок с температурой +20°С. Каркас здания цеха смонтирован из блоков-секций длиной 8 и 9 м каждый.
Размер цеха A B H = 48 30 9 м.
Вспомогательные помещения двухэтажные высотой 4 м.
Мощность электрооборудования (P эп) указана для одного электроприемника.
Таблица 1
| Номер на плане | Наименование оборудования | Кол-во | Мощность , кВт | |
| 1 | 1,21 | Краны мостовые | 2 | 25 |
| 2 | 2,3.22,23 | Манипуляторы электрические | 4 | 3,5 |
| 3 | 6,28 | Точильно-шлифовальные станки | 2 | 1,8 |
| 4 | 7,8.26,27 | Настольно-сверлильные станки | 4 | 2 |
| 5 | 9,10,29,30 | Токарные полуавтоматы | 4 | 9,5 |
| 6 | 11-13 | Токарные станки | 4 | 10,5 |
| 7 | 14 | Фрикционный электромехан. пресс | 1 | 13 |
| 8 | 15-20, 33-37 | Слиткообдирочные станки | 11 | 1,5 |
| 9 | 24-25 | Горизонтально-фрезерные станки | 2 | 7,5 |
| 10 | 31-32 | Продольно-строгальные станки | 2 | 9,5 |
| 11 | 38-40 | Анодно-механические станки | 3 | 65 |
| 12 | 41 | Тельфер | 1 | 5 |
| 13 | 42-43 | Вентиляторы | 2 | 4 |
