Курсовая работа: Электроснабжение механического цеха

Электромеханический цех (ЭМЦ) предназначен для подготовки заготовок из металла для электрических машин с последующей их обработкой различными способами. Он является одним из цехов металлургического завода, выплавляющего и обрабатывающего металл. ЭМЦ имеет станочное отделение, в котором установлено штатное оборудование: слиткообдирочные, токарные, фрезерные, строгальные, анодно-механические станки и др.
В цехе предусмотрены помещения для цеховой трансформаторной подстанции (ТП), вентиляторной, инструментальной, для бытовых нужд и пр.
Потребители ЭЭ цеха имеют 2 и 3 категории надежности ЭСН.
Грунт в районе ЭМЦ- песок с температурой +20 °С. Каркас здания смонтирован из блоков-секций длиной 6 м каждый.
Размеры цеха Ах В х Н = 48 х 30 х 8 м. Освещение выполнено лампами ДРЛ.
Содержание
Введение 4
1 Расчетно-конструкторская часть 5
1.1 Краткая характеристика цеха
1.2 Определение категории надежности электроснабжения цеха 5
1.3 Выбор схемы электроснабжения цеха 6
1.4 Расчеты электрических нагрузок 7
1.5 Выбор комплектной трансформаторной подстанции 13
1.6 Выбор распределительных пунктов, аппаратов защиты и питающих кабелей 13
1.7 Расчет токов короткого замыкания 20
1.8 Определение потерь напряжения в характерной линии 24
2 Организационно-технические мероприятия безопасного проведения работ в электроустановках 26
Список используемой литературы 28

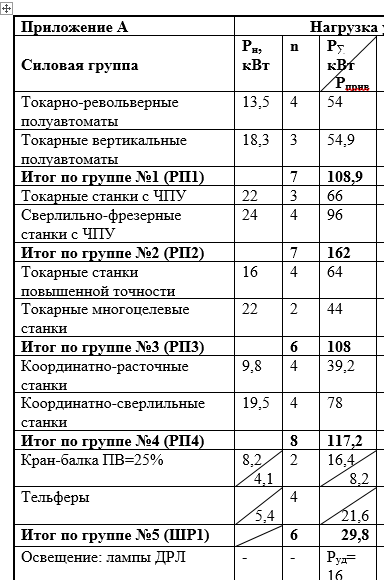

Приложение А
Сводная ведомость нагрузок
Приложение Б
Сводная ведомость РП, аппаратов защиты и питающих кабелей
