Курсовая работа: электроснабжения комбината «Стройдеталь».
Описание
Исходные данные
Таблица 1 – Ведомость электрических нагрузок завода
Сторонние потребители (вариант 18Д):
Цементный завод: 4700 Мвт
Кислородный завод: 3700 МВт
Длина стороны цеха на генеральном плане Lц =110м
![]()

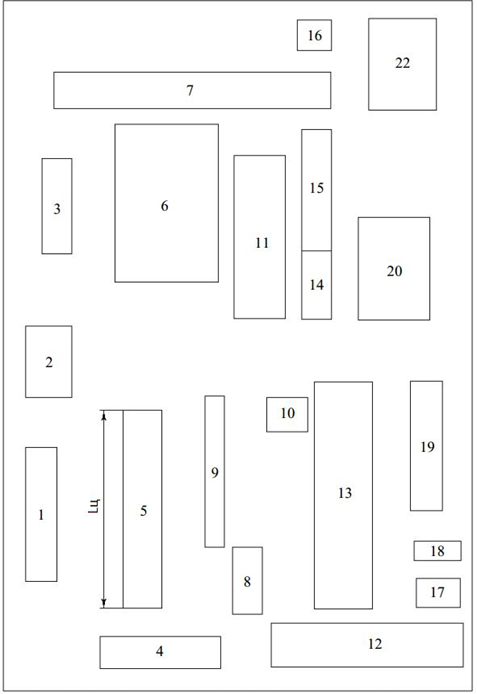

- Генеральный план комбинат – рис. 1.
- Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220,110, 35 кВ
- Индуктивное сопротивление системы (хс) принимать 0.3;0.6;0.9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
| № Варианта | ИП 1 | ИП 2 | ИП 3 | ||||||
| Номинальное напряжение ИП, кВ | Ток КЗ в начале питающей линии, кА | Расстояние до подстанции энергосистемы, км | Номинальное напряжение ИП, кВ | Ток КЗ в начале питающей линии, кА | Расстояние до подстанции энергосистемы, км | Номинальное напряжение ИП, кВ | Ток КЗ в начале питающей линии, кА | Расстояние до подстанции энергосистемы, км | |
| 11 | 35 | 9 | 17 | 110 | 16 | 15 | 220 | 37 | 29 |
- Сведения об электрических нагрузках комбината – табл. 1.
Таблица 1 – Ведомость электрических нагрузок завода
| № | Наименование цеха | Установленная мощность, кВт |
| 1. | Административный корпус, СКБ и лаборатории (ЦЗЛ) | 847 |
| 2. | Столовая | 315 |
| 3. | Известегасительный цех | 1452 |
| 4. | Материальный склад № 1 | 278 |
| 5. | Склад заполнителей | 375 |
| 6. | Завод изделий из ячеистых бетонов | 4792 |
| 7. | Склад металла и готовой продукции | 508 |
| 8. | Компрессорная | 1767 |
| 9. | Компрессорная (6 кВ) | 2904 |
| 10. | Склад цемента с разгрузочным устройством | 871 |
| 11. | Бетонорастворный цех | 2638 |
| 12. | Ремонтно-механический цех | 847 |
| 13. | Склад готовой продукции комбината «Стройдеталь» железобетонных изделий | 581 |
| 14. | Завод железобетонных изделий | 5276 |
| 15. | Склад | 278 |
| 16. | Арматурная мастерская со складом | 1706 |
| 17. | Насосная станция перекачки сточных вод | 2662 |
| 18. | Насосная водопровода | 2662 |
| 19. | Резервуары для воды | 133 |
| 20. | Материальный склад № 2 | 272 |
| 21. | Котельная | 1815 |
| 22. | Помещение скреперной лебедки | 859 |
| Освещение цехов и территории комбината | По площади |
Сторонние потребители (вариант 18Д):
Цементный завод: 4700 Мвт
Кислородный завод: 3700 МВт
Длина стороны цеха на генеральном плане Lц =110м
| Реферат |
| Исходные данные |
| Введение |
| 1 Описание технологического процесса производства |
| 1.1 Определение требуемой степени надежности электроснабжения ЭП |
| 2 Определение расчетных электрических нагрузок цехов |
| 2.1 Определение расчетных нагрузок на стороне высшего напряжения цеховой трансформаторной подстанции |
| 2.2 Определение расчетных нагрузок на шинах низшего напряжения пункта приема электроэнергии |
| 2.3 Расчет мощности компенсирующих устройств узла нагрузки |
| 3 Построение картограммы нагрузок предприятия |
| 4 Расчет системы питания |
| 4.1 Выбор рационального напряжения системы питания |
| 4.2 Построение графиков нагрузок |
| 4.3 Выбор силовых трансформаторов ППЭ |
| 4.4 Выбор схем распределительных устройств высшего напряжения |
| 4.5 Выбор питающих линий электропередачи |
| 4.6 Выбор схем распределительных устройств низшего напряжения ППЭ |
| 5 Выбор напряжения системы распределения |
| 5.1 Выбор схемы распределения электроэнергии |
| 5.2. Выбор силовых распределительных пунктов |
| 5.3 Выбор мощности и места размещения цеховых трансформаторных подстанций |
| 5.4 Выбор способа канализации электрической энергии |
| 5.5 Потери мощности в трансформаторах КТП |
| 5.6 Выбор сечения и типа проводников системы распределения |
| 6 Технико-экономические расчеты при проектировании систем электроснабжения промышленных предприятий |
| 7 Расчет токов короткого замыкания |
| 8 Выбор и проверка элементов системы электроснабжения предприятия. |
| 8.1 Выбор и проверка высоковольтных выключателей. |
| 8.2 Выбор и проверка разъединителей. |
| 8.3 Выбор и проверка выключателей нагрузки и предохранителей |
| 8.4 Выбор и проверка трансформаторов тока |
| 8.5 Выбор и проверка трансформаторов напряжения |
| 8.6 Проверка кабельных линий на термическую стойкость |
| 8.7 Выбор и проверка коммутационных аппаратов 0,4 кВ |
| 9 Расчет релейной защиты систем электроснабжения |
| 9.1 Расчет токов КЗ |
| 10 Самозапуск электродвигателей |
| 11 Расчет заземляющего устройства подстанции |
| 12 Защита подстанции от прямых ударов молнии |
| 13 Энергосбережение 14 Охрана труда |
| 15 Спецификация оборудование Заключение |
| Список использованной литературы |
Характеристики курсовой работы
Предмет
Учебное заведение
ОмГТУПросмотров
1
Качество
Идеальное компьютерное
Размер
2,26 Mb
Список файлов
ДР_В-85-5-3Стройдеталь.docx
