В зоне между двумя тяговыми подстанциями проверить пропускную способность по нагреву проводов контактной сети и уровню напряжения

В зоне между двумя тяговыми подстанциями проверить пропускную способность по нагреву проводов контактной сети и уровню напряжения.
Дано:

1. Дорога – двухпутная, магистральная, электрифицированная на постоянном токе.
2. Напряжение, принятое при выполнении тяговых расчётов – U_н=3000В.
3. Схема питания контактной сети – двухсторонняя с раздельным питанием путей.
4. Минимальный межпоездной интервал при напряжении U_н, Т=9мин.
5. Тип рельсов Р 65.
6. Расчётный фидер B2.
7. Сечение проводов контактной сети для одного пути М95+2МФ100.
8. Напряжение на шинах тяговых подстанций U₀=3600B.
9. Тяговые подстанции расположены в начале и в конце участка.
10. Расчётный поезд нечётный №3.

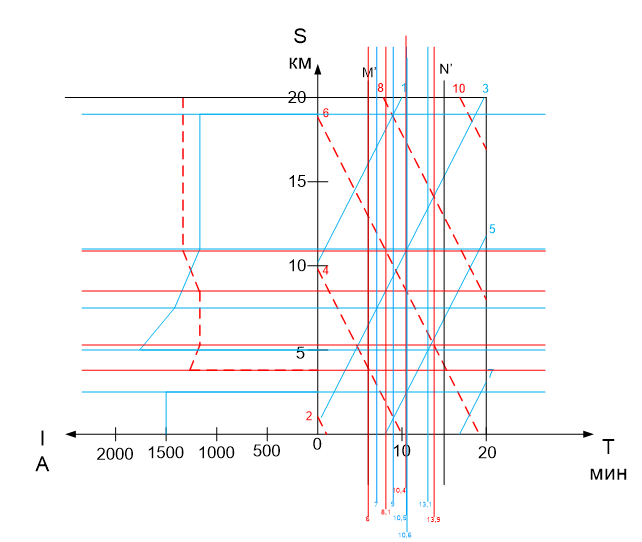

11. Кривая зависимости тока от пути и график движения поездов представлены на Рис.1 .
12. Допустимый ток по нагреву I_макс=2370А.

Содержание
Задание на курсовую работу. 2
Введение. 5
1.Расчет удельных сопротивлений. 6
2.РАСЧЁТ ТОКОВ ФИДЕРОВ ТЯГОВЫХ ПОДСТАНЦИЙ.. 7
2.1 Мгновенная схема при t1= 6 мин. 7
2.2 Мгновенная схема при t1=7 мин. 9
2.3 Мгновенная схема при t1=6,5 мин. 10
2.4 Мгновенная схема при t1=9 мин. 11
2.5 Мгновенная схема при t1=10,4 мин. 12
2.6 Мгновенная схема при t1=10,5 мин. 13
2.7 Мгновенная схема при t1=10,6 мин. 14
2.8 Мгновенная схема при t1=13,1 мин. 15
2.9 Мгновенная схема при t1=13,9 мин. 16
3. Расчёт среднеквадратичного тока расчётного фидера. 18
4. Расчёт средней потери напряжения. 20
5. Расчёт пропускной способности. 23
5.1 Минимальный интервал между поездами. 23
5.2 Откорректированная пропускная способность. 23
Заключение. 23
Список используемой литературы.. 24
