Описание
ЦЕЛЬ РАБОТЫ
Получить навыки расчета и исследования электронных ключей, навыки в использовании базовых возможностей программы Microcap при исследовании и настройке электронных ключей.
СОКРАЩЕНИЯ ТЕРМИНОВ, АББРЕВИАТУРЫ ВАХ — вольтамперная характеристика; MCxx — программная среда Multisim версии 7, 9 или 10;
ЭКСПЕРИМЕНТ

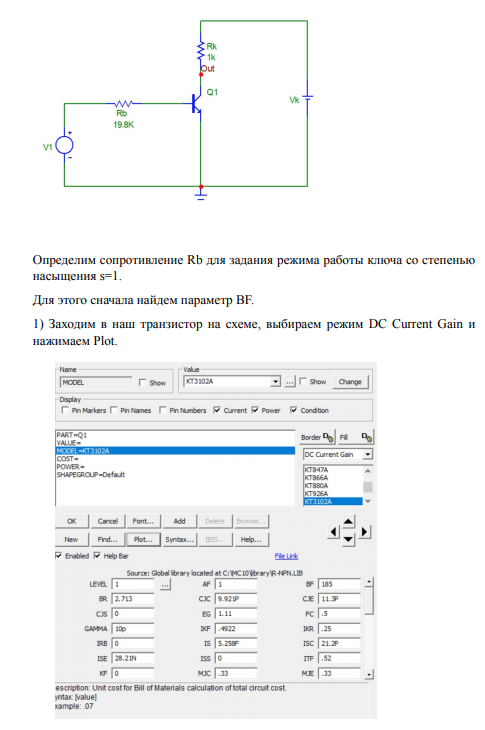

1. Простой ключ. Задание. Для схем электронного ключа, показанной на рисунке 1: 1. Определить сопротивление Rb для задания режима работы ключа со степенью насыщения s=1. 2. Построить таблицу и график, связывающий величину сопротивления Rb со степенью насыщения s. 3. Провести исследования ключевого каскада в временной области. 4. Определить реальные токи коллектора и напряжения на коллекторе для режимов «включено» и «выключено» при заданных значений степени насыщения s (s=1; s=5, s=10, s=15, s=20, s=25). 5. Провести исследование влияния степени насыщенности транзисторного ключа на передний фронт импульса, на задний спад импульса и времени рассасывания от степени насыщения ключа. Степень насыщения изменять в пределах от 1 до
25.
![]()
Получить навыки расчета и исследования электронных ключей, навыки в использовании базовых возможностей программы Microcap при исследовании и настройке электронных ключей.
СОКРАЩЕНИЯ ТЕРМИНОВ, АББРЕВИАТУРЫ ВАХ — вольтамперная характеристика; MCxx — программная среда Multisim версии 7, 9 или 10;
ЭКСПЕРИМЕНТ
1. Простой ключ. Задание. Для схем электронного ключа, показанной на рисунке 1: 1. Определить сопротивление Rb для задания режима работы ключа со степенью насыщения s=1. 2. Построить таблицу и график, связывающий величину сопротивления Rb со степенью насыщения s. 3. Провести исследования ключевого каскада в временной области. 4. Определить реальные токи коллектора и напряжения на коллекторе для режимов «включено» и «выключено» при заданных значений степени насыщения s (s=1; s=5, s=10, s=15, s=20, s=25). 5. Провести исследование влияния степени насыщенности транзисторного ключа на передний фронт импульса, на задний спад импульса и времени рассасывания от степени насыщения ключа. Степень насыщения изменять в пределах от 1 до
25.
Характеристики лабораторной работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Просмотров
123
Размер
1,95 Mb
Список файлов
Лабораторная работа № 7 вариант 8.pdf
