ДЗ: Вариант 12 – курсовая работа – Расчёт усилительного каскада с общим эмиттером вариант 12
Описание
Курсовая работа по электронике.
Руководитель курсовой работы - Брысин А. Н.Тема «Расчёт усилительного каскада с общим эмиттером»
Исходные данные:
Транзистор: ВСP55
Тип транзистора: n-p-n
Максимальная рассеиваемая мощность на коллекторе Pк – 2[Вт]
Максимальное напряжение коллектор-база Uкб – 60 [В]
Максимальное напряжение коллектор-эмиттер Uкэ – 60 [В]
Максимальное напряжение эмиттер-база Uэб– 5 [В] Максимальный ток коллектора Iк – 1[А]
Ёмкость коллекторного перехода Ск – 6[пФ]
Используемая САПР: «Multisim 12.0.0».
ЗАДАЧА РАБОТЫ.
Рассчитать h – параметры биполярного транзистора, его входное и выходное сопротивления, коэффициент передачи по току, пользуясь входными и выходными характеристиками транзистора. Тип транзистора задается преподавателем. Схема включения транзистора с общим эмиттером (ОЭ). Провести графоаналитический расчет усилительного каскада на заданном типе транзистора, включенного по схеме с ОЭ, с одним источником питания EК и с температурной стабилизацией рабочего режима. Определить параметры элементов схемы усилительного каскада: коэффициенты усиления по току (Кi), напряжению (Кu), мощности (Kp); токи и напряжения в режиме покоя Iбо, Iко, Uбэо, Uкэо; амплитудные значения входных и выходных переменных токов и напряжений в линейном режиме работы усилителя; полезную выходную мощность каскада и его КПД; верхнюю и нижнюю граничные частоты полосы пропускания.

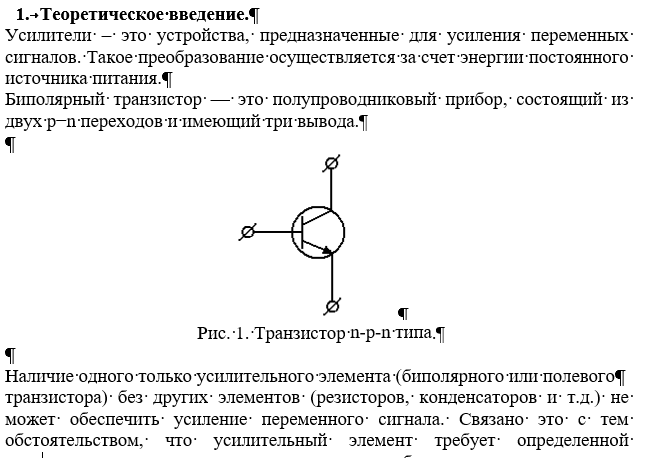

Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Вариант
Программы
Просмотров
31
Покупок
3
Качество
Идеальное компьютерное
Размер
412,68 Kb
Список файлов
- Курсовая работа по электронике.docx 426,61 Kb
