Курсовая работа: Проектирование цифрового устройства с временным разделением сигналов

Содержание

Введение……………………………………………………………………….…..4

1 Синтез комбинационной схемы……………………………………………..…5

2 Формирователь тактовых импульсов…………………………………..……...9

3 Синтезирование счетчика………………………………………………..……11

4 Генератор тактовых импульсов……………………………………………....13

5 Расчет потребляемой мощности………………………………………..…….16

6 Расчет быстродействия…………………………………………………..……17

7 Элементная база………………………………………………………….……18

Заключение………………………………………………………………………21

Список использованных источников…………………………………………..22

Приложения……………………………………………………………………...23

Введение

Проектирование цифровых устройств – дисциплина, изучающая способы описания и преобразования структурных элементов. Предметом данной профессиональной области является математический аппарат алгебры логики, способы задания и реализации функций алгебры логики, методы, используемые при преобразовании логических структур комбинационных систем и конечных автоматов.

Проектирование цифровых устройств – сравнительно молодая и быстроразвивающаяся отрасль науки. Её появление в 30-х годах двадцатого столетия связанно с усложнением и совершенствованием релейных систем управления, когда возникла необходимость в их математическом описании. Основы теории проектирования начали закладываться в 1938 – 1940 гг., когда учёные СССР, США, Японии доказали применимость булевой алгебры логики при анализе и синтезе контактных схем. Применение аппарата алгебры логики при решении задач проектирования цифровой техники получило существенное развитие в трудах многих учёных. Создание ЭВМ внесло большой вклад в развитие теории цифровых устройств. На сегодняшний день, зачастую, без использования ЭВМ невозможно решать те или иные практические задачи, связанные с анализом, разработкой и усовершенствованием цифровых устройств.

Устройства промышленной автоматики, телемеханики и связи в основном относятся к классу цифровых устройств. Увеличение производительности и надёжности этих устройств – всё это, и многое другое, обусловлено постоянным развитием автоматизированных управляющих систем, базирующихся на теории проектирования цифровых устройств.

В данной работе мы разработаем цифровое устройство с временным разделением сигналов.

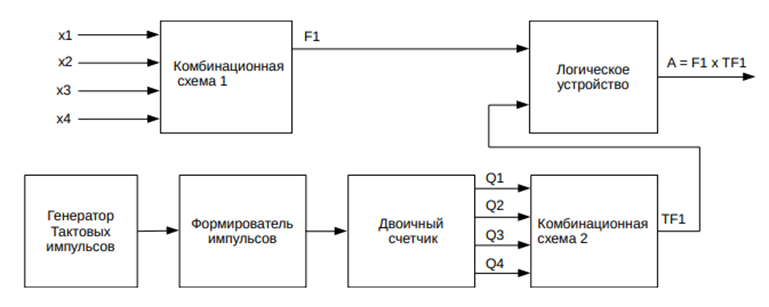

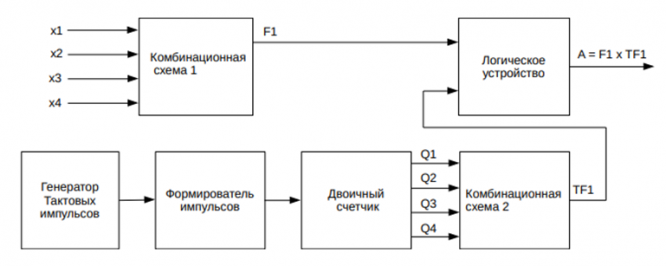

В начале представим структурную схему разрабатываемого устройства
