Вопросы/задания к контрольной работе: Гидросистема

Задача №3

Условие задания

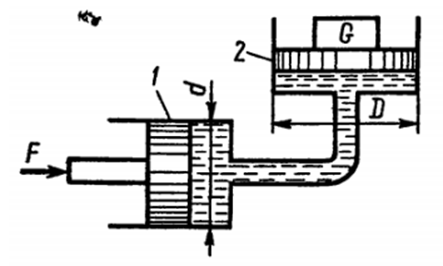

Определить давление в гидросистеме и вес груза G, лежащего на поршне 2, если для его подъема к поршню 1 приложена сила . Диаметры поршней . Разностью высот пренебречь.

Задача №4

Условие задания

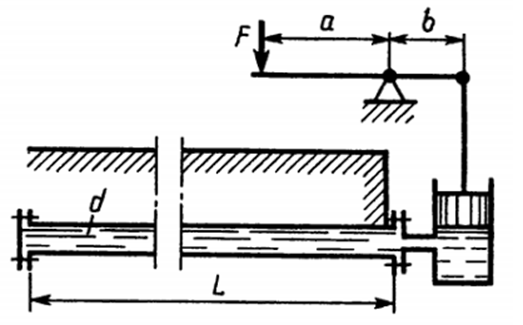

Для проверки герметичности трубопровода применяют ручной поршневой насос. Определить объем воды (модуль упругости ), который нужно накачать в трубопровод для повышения избыточного давления в нем от . Считать трубопровод абсолютно жестким. Размеры трубопровода: длина , диаметр . Чему равно усилие на рукоятке насоса в последний момент процесса проверки, если диаметр поршня , а соотношение плеч рычажного механизма, ?

Задача №3

Условие задания

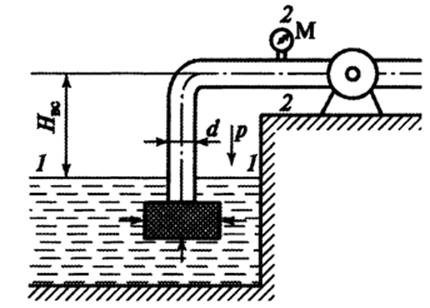

Центробежный насос должен обеспечить расход и давление на выходе . Всасывающая труба имеет диаметр и длину , а также фильтр на входе, имеющий местный коэффициент сопротивления . Всасывание воды осуществляется из открытого резервуара. Коэффициент потерь на трение , коэффициент местных сопротивлений . Определить высоту всасывания .

Задача №4

Условие задания

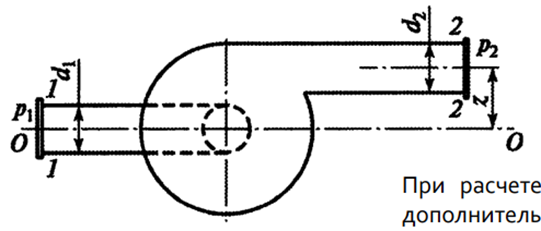

Имеется центробежный насос производительностью , состоящий из всасывающего и нагнетательного трубопроводов. На входе во всасывающий трубопровод диаметром давление составляет , в нагнетательном трубопроводе диаметром , находящемся на высоте над осью всасывающего трубопровода, давление . Определить гидравлическую мощность насоса.

Задача №4

Условие задания

Центробежный насос с подачей подаёт воду по трубопроводу диаметром . на высоту . Определить полный кпд насоса, если мощность, потребляемая насосом, , а суммарный коэффициент сопротивления (с учетом трения) равен 10.

Задача №5

Условие задания

Определить мощность на валу центробежного насоса, если подача насоса , высота подъема , полные потери напора , относительная* плотность перекачиваемой жидкости .

* – Значение относительной плотности жидкости указано по воде.

Задача №5

Условие задания

Составить гидравлическую схему вращательного гидропривода с замкнутой циркуляцией рабочей жидкости.

Требования:

1. Привод реверсируемый (изменение вращения гидродвигателя осуществляется реверсированием потока жидкости насоса);
2. Частота вращения гидромотора не регулируется изменением рабочего объема насоса;
3. Предусмотреть предохранительный клапан для обратного направления вращения;
4. Предусмотреть компенсацию утечек (в сливной линии) дополнительной гидросистемой подпитки с насосом, переливным клапаном и маслобаком;
5. Подключение системы подпитки обеспечить посредством обратных клапанов.

   Задача №4

   Условие задания

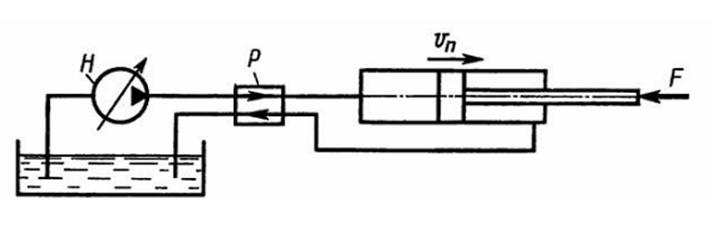

   Определить давление, создаваемое насосом, и его подачу, если преодолеваемая сила вдоль штока , скорость перемещения поршня . Учесть потерю давления на трение в трубопроводе, общая длина которого , диаметр . Каждый канал распределителя по сопротивлению эквивалентен длине трубопровода . Диаметр поршня , площадью штока пренебречь. Вязкость масла , плотность –
