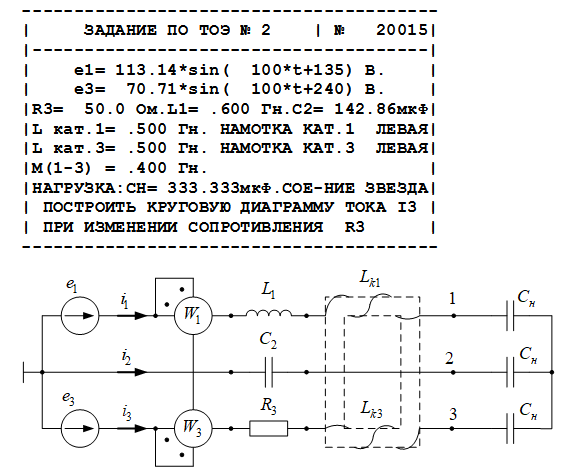

ДЗ: Линейные электрические цепи синусоидального тока

1. Разметить одноименные зажимы индуктивно связанных катушек.
2. Составить системы уравнений по законам Кирхгофа для мгновенных значений и в символической форме.
3. Рассчитать комплексные значения токов в ветвях 1 I , 2 I и 3 I символическим методом. Записать выражения для мгновенных значений токов: i (t) 1 , i (t) 2 и i (t) 3 .
4. Составить баланс мощности. Определить показания ваттметров.
5. Построить топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов.
6. Построить круговую диаграмму для указанного в карточке задания тока. Модуль заданного в карточке сопротивления изменяется от нуля до бесконечности. По диаграмме определить наибольше и наименьшее значения изменяемого тока, максимальное значение активной либо реактивной мощности в переменном сопротивлении (на примере рис.2.2 конденсатор, перечеркнутый стрелкой).
