Курсовая работа: Анализ электропотребления предприятия по производству автомобилей
Описание
1. Задание для курсовой работы
- Выбрать и рассчитать трансформаторы тока и напряжения, счетчик электрической энергии на границе балансовой принадлежности предприятия и для группы учета электропотребления цеха.
- Составить электробаланс предприятия. Учесть потери в системе электроснабжения.
- Определить затраты на приобретение электроэнергии на предприятии за отчетный период. Произвести выбор наиболее оптимального тарифа.
- Рассчитать стоимость потерь электроэнергии на предприятии за отчетный период.
- Разработать мероприятия по снижению потерь электроэнергии и энергосбережению на предприятии.
- Разработать мероприятий по снижению затрат на приобретение электроэнергии.
- Провести технико-экономическое обоснование одного из мероприятий по снижению потерь и энергосбережению, и по снижению затрат на приобретение электроэнергии.
- Составить электробаланс технологического оборудования. Технические данные принять по справочным материалам, расчетам или в исходных данных.
Содержание
- Исходные данные.................................................................................. 3
- Расчет электрических нагрузок потребления электроэнергии.......... 5
- Выбор измерительных трансформаторов напряжения и тока, счетчиков электроэнергии...................................................................................... 7
- Составление электробаланса предприятия......................................... 8
- Выбор тарифа на потребление электроэнергии............................... 15
- Мероприятия по электросбережению и снижению потерь электроэнергии на предприятии.................................................................................... 19
- Технико-экономический расчет мероприятий по снижению потерь электроэнергии и энергосбережению или по снижению затрат на приобретение электроэнергии.......................................................... 22
- Электробаланс основного технологического оборудования........ 27
К заданию на курсовую работу прилагается
- Схема электроснабжения предприятия.
- Перечень электрооборудования предприятия.
- Перечень электропотребителей.
- Кабельный журнал.
- Суточный график часовой мощности на границе балансовой принадлежности.
- График максимальной мощности в течение отчетного периода.
- Данные по потреблению электроэнергии на границе балансовой принадлежности предприятия.
- Данные технологического оборудования.
1. Исходные данные.
Схема электроснабжения предприятия.
| | |
2.3. Анализ электропотребления предприятия по производству автомобилей

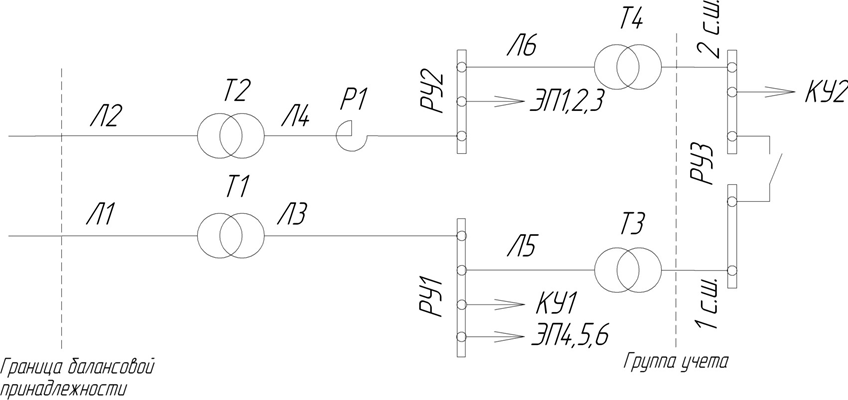

Исходные данные. Схема электроснабжения предприятия по производству автомобилей (рис.1).
Таблица 1.3.1.
Перечень электрооборудования предприятия
№ | Оборудование | Тип |
1 | Т1 | ТД-16000-110/6 |
2 | Т2 | ТД-16000-110/10 |
3 | Т3 | ТНЗ-1600-6/0,4 |
4 | Т4 | ТНЗ-2500-10/0,4 |
5 | Р1 | РБ-400(А)-6,9(МВА)-0,45(Ом) |
6 | КУ1 | - |
7 | КУ2 | УКМ58-0,4-200-33,3-У3 |
Таблица 1.3.2.
Перечень электропотребителей
№ | Оборудование | Р, кВт | Q, кВар | t, час/смена | Кол-во смен |
Предприятие: предприятие по производству автомобилей | |||||
ЭП1 | Сборочный цех | 1500 | 500 | 5,1 | 2 |
ЭП2 | Лаборатория испытаний | 700 | 200 | 4,6 | 1 |
ЭП3 | АБК, КПП | 600 | 100 | 7,5 | 1 |
ЭП4 | Сталеплавильный цех | 2900 | 750 | 5,2 | 2 |
ЭП5 | Металлообрабатывающий цех | 1800 | 350 | 5,9 | 1 |
Окончание таблицы 1.3.2.
ЭП6 | Склад готовой продукции | 300 | 75 | 4,9 | 2 |
Сборочный цех | |||||
1 | Конвейер | 100 | 30 | 3,2 | 2 |
2 | Конвейер | 100 | 30 | 3,2 | 1 |
3 | Металлорежущие станки | 1550 | 450 | 5,7 | 2 |
4 | Участок покраски | 180 | 30 | 6,7 | 1 |
5 | Испытательный стенд | 60 | 20 | 2,7 | 1 |
6 | Сборочный участок | 200 | 45 | 3,2 | 2 |
7 | Сборочный участок | 200 | 45 | 3,2 | 1 |
8 | Кран | 70 | 7,5 | 2,9 | 2 |
9 | Освещение ДРЛ ЛН | 60 30 | 5,1 1,5 | 7,8 4,3 | 2 2 |
10 | Вентиляция (АД) | 120 | 55 | 7,5 | 2 |
Таблица 1.3.3.
Кабельный журнал
№ | Линия | Тип | Длина, м |
1 | Л1 | 3 АС 50 | 3610 |
2 | Л2 | 3 АС 50 | 2570 |
3 | Л3 | АВВГ 3 × 120 | 35 |
4 | Л4 | ВВГ 3 × 210 | 45 |
5 | Л5 | АВВГ 3 × 50 | 300 |
6 | Л6 | АВВГ 3 × 50 | 450 |
Таблица 1.3.4.
Суточный график часовой мощности на границе балансовой принадлежности за 10 день отчетного периода
Мощность, МВт | 0,5 | 0,5 | 0,5 | 1,0 | 1,5 | 2,2 | 3,7 | 4,3 | 5,8 | 7,6 |
Интервал времени | 00:00 01:00 | 01:00 02:00 | 02:00 03:00 | 03:00 04:00 | 04:00 05:00 | 05:00 06:00 | 06:00 07:00 | 07:00 08:00 | 08:00 09:00 | 09:00 10:00 |
Мощность, МВт | 8,3 | 8,5 | 8,0 | 7,5 | 6,1 | 5,9 | 4,1 | 3,3 | 3,0 | 2,5 |
Интервал времени | 10:00 11:00 | 11:00 12:00 | 12:00 13:00 | 13:00 14:00 | 14:00 15:00 | 15:00 16:00 | 16:00 17:00 | 17:00 18:00 | 18:00 19:00 | 19:00 20:00 |
Мощность, МВт | 2,0 | 1,7 | 1,5 | 1,0 | ||||||
Интервал времени | 20:00 21:00 | 21:00 22:00 | 22:00 23:00 | 23:00 24:00 |
Таблица 1.3.5.
График максимальной мощности потребления электроэнергии в течение отчетного периода, 30 дней
День | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
Электроэнергия, МВт час | 102 | 98 | 92 | 85 | 99 | 87 | 89 | 99 | 95 | 93 | 96 | 97 | 45 | 43 | 100 |
Мощность, МВт | 9,0 | 8,5 | 8,3 | 7,9 | 8,4 | 7,1 | 7,3 | 8,9 | 8,6 | 8,5 | 8,7 | 8,5 | 6,1 | 6,0 | 9,0 |
День | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
Электроэнергия, МВт час | 98 | 97 | 96 | 93 | 40 | 42 | 91 | 92 | 95 | 96 | 93 | 45 | 42 | 98 | 99 |
Мощность, МВт | 8,5 | 8,4 | 8,2 | 8,3 | 5,3 | 5,4 | 6,1 | 8,3 | 7,3 | 7,9 | 8,1 | 5,2 | 5,1 | 8,5 | 8,4 |
Таблица 1.3.6.
Потребление электроэнергии на границе балансовой принадлежности за 10 день отчетного периода
Питающая линия (фидер) | W, МВт час | V, МВАр час |
По линии Л1 | 57 | 11 |
По линии Л2 | 36 | 10 |
Таблица 1.3.7.
Данные технологического оборудования
Тип оборудование | Главный привод конвейера |
Тип двигателя | 5А160М2 |
Потребляемый ток | 22 А |
Ток холостого хода | 3,5 А |
Количество часов работы в смену | 5,1 час |
Коэффициент формы | 1,31 |
Дополнительный коэффициент | 1,05 |
