Курсовая работа: Проектирование привода машины

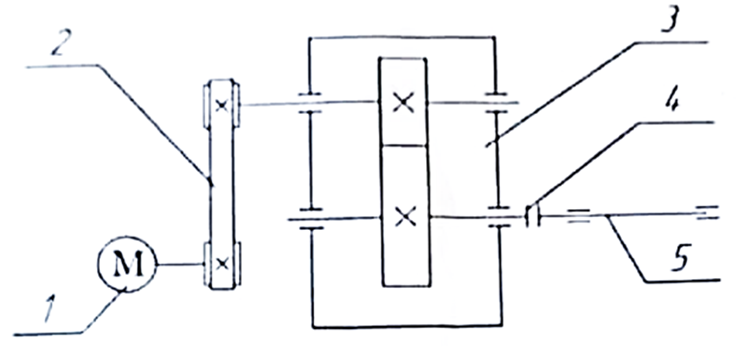

Спроектировать привод машины, состоящий из ременной передачи и зубчатого одноступенчатого цилиндрического косозубого редуктора, кинематическая схема приведена на рисунке

Исходные данные:
Мощность на ведущем валу машины Р₃, кВт…...............................….....15,3
Частота вращения ведущего вала машины n₃, об/мин..............................142
Угол наклона ременной передачи к горизонту γ, град…………………..40
Материал зубчатых колес…………………………………………...сталь 45
Твердость шестерни Н_ш, НВ……………………………………………...264
Твердость колеса Н_к, НВ………………………………………………….234
Срок службы L_г, лет…………………………………………………………5
Число смен в сутки L_с……………………………………………………2,5
Содержание

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 3
1. Выбор электродвигателя. Кинематический и силовой расчет привода 4
2. Расчет ременной передачи 6
3. Расчет редуктора 9
3.1 Выбор материала и расчет допускаемых напряжений 9
3.2 Проектировочный расчет передачи 11
3.3 Проверочный расчет зубьев колес по контактным напряжениям 13
3.4 Силы в зацеплении 13
3.5 Проверочный расчет зубьев колес по напряжениям изгиба 14
3.6 Проектировочный расчет валов редуктора 15
3.6.1 Быстроходный вал 15
3.6.2 Тихоходный вал 16
3.7 Проектировочный расчет шпоночных соединений 16
3.7.1 Быстроходный вал 17
3.7.2 Тихоходный вал 17
3.8 Конструктивные размеры зубчатых колес 18
3.9 Конструктивные размеры корпуса редуктора 19
3.10 Эскизная компоновка редуктора 20
3.11 Проверочный расчет подшипников 22
3.11.1 Опоры быстроходного вала 22
3.11.2 Опоры тихоходного вала 25
3.12 Конструктивная компоновка редуктора 28
3.13 Выбор посадок сопряжения основных деталей 28
3.14 Проверочный расчет валов 28
3.14.1 Быстроходный вал 30
3.14.2 Тихоходный вал 32
3.15 Выбор смазочных материалов 36
3.16 Сборка редуктора 37
4 Выбор муфты 38
5 Сборка редуктора 38
Список использованной литературы 40
