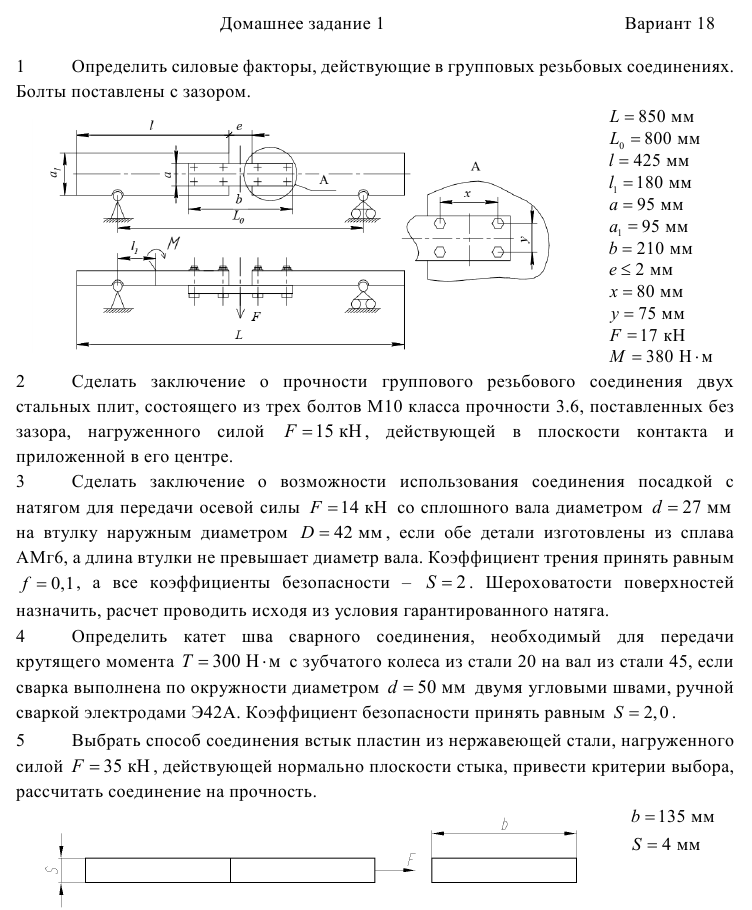

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 18

1 Определить силовые факторы, действующие в групповых резьбовых соединениях. Болты поставлены с зазором. 2 Сделать заключение о прочности группового резьбового соединения двух стальных плит, состоящего из трех болтов М10 класса прочности 3.6, поставленных без зазора, нагруженного силой F =15 кН, действующей в плоскости контакта и приложенной в его центре. 3 Сделать заключение о возможности использования соединения посадкой с натягом для передачи осевой силы F =14 кН со сплошного вала диаметром d = 27 мм на втулку наружным диаметром D = 42 мм , если обе детали изготовлены из сплава АМг6, а длина втулки не превышает диаметр вала.

Коэффициент трения принять равным =f0 ,1, а все коэффициенты безопасности – S = 2 . Шероховатости поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Определить катет шва сварного соединения, необходимый для передачи крутящего момента T = 300 Н⋅м с зубчатого колеса из стали 20 на вал из стали 45, если сварка выполнена по окружности диаметром d = 50 мм двумя угловыми швами, ручной сваркой электродами Э42А. Коэффициент безопасности принять равным S = 2,0 . 5 Выбрать способ соединения встык пластин из нержавеющей стали, нагруженного силой F = 35 кН, действующей нормально плоскости стыка, привести критерии выбора, рассчитать соединение на прочность.

.
