ДЗ 1: Домашнее задание вариант D

2022 г. (Word). Условие:
1. Определить необходимый диаметр болтов группового болтового соединения в виде двух сплошных фланцев диаметром D=140 мм, соединенных четырьмя болтами, поставленными с зазором равномерно по окружности диаметром d=120 мм, если соединение нагружено сдвигающей силой F=70 кН, действующей в плоскости стыка. Считать коэффициент основной нагрузки равным х=0,2, коэффициент трения - f=0,1, а все коэффициенты безопасности - S=1,5, класс прочности болтов назначить.
2. Определить дополнительную силу от внешней нагрузки, создаваемую в каждом из четырех стальных винтов М12, если суммарная толщина соединяемых деталей d=25 мм, а на стык действует отрывающая сила F=11 кН, податливость стыка считать равной л_Д=9*10^-8 мм/Н.
3. Определить допускаемый крутящий момент, передаваемый через соединение посадкой с натягом, образованный сплошным валом диаметром d=60 мм и втулкой диаметром D=100 мм, изготовленными из стали 20, если длина втулки не превышает диаметр вала. Коэффициент трения принять равным f=0,1, а все коэффициенты безопасности - S=2. Шероховатость контактных поверхностей назначить, расчет проводить исходя из условия гарантированного натяга.
4. Определить параметры шпоночного соединения, достаточного для передачи того же крутящего момента, что передает соединение с натягом сплошного вала диаметром d=45 мм и втулки наружным диаметром D=80 мм, изготовленных из стали 30ХГСА, с посадкой H7/s6, если длина втулки не превышает диаметра вала. Коэффициент трения принять равным f=0,1, а все коэффициенты безопасности считать одинаковыми в обоих случаях. Поправкой на обмятие шероховатостей пренебречь, расчет проводить исходя из условия гарантированного натяга.
5. Выбрать способ соединения с нахлестом стальной и пластмассовой пластин, нагруженного моментом Т=100 Нм, действующим в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность. a=100 мм, b=130 мм, S₁=7 мм, S₂=7 мм.

Рассчитаны все задания. Оформлено в ворде. К каждой задаче нарисована расчетная схема, даны исходные данные, сделан вывод. Все формулы и принятые коэффициенты имеют ссылки на страницы методички. Работа была проверена преподавателем и зачтена.

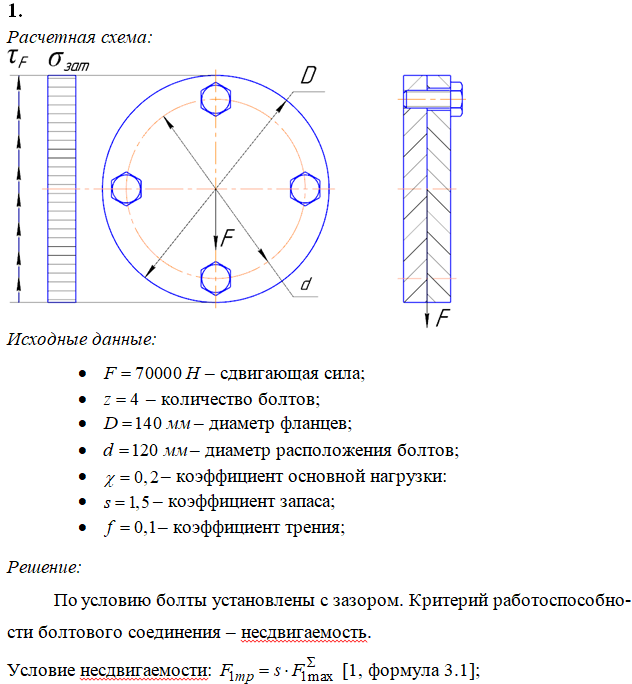

Пример оформления:
