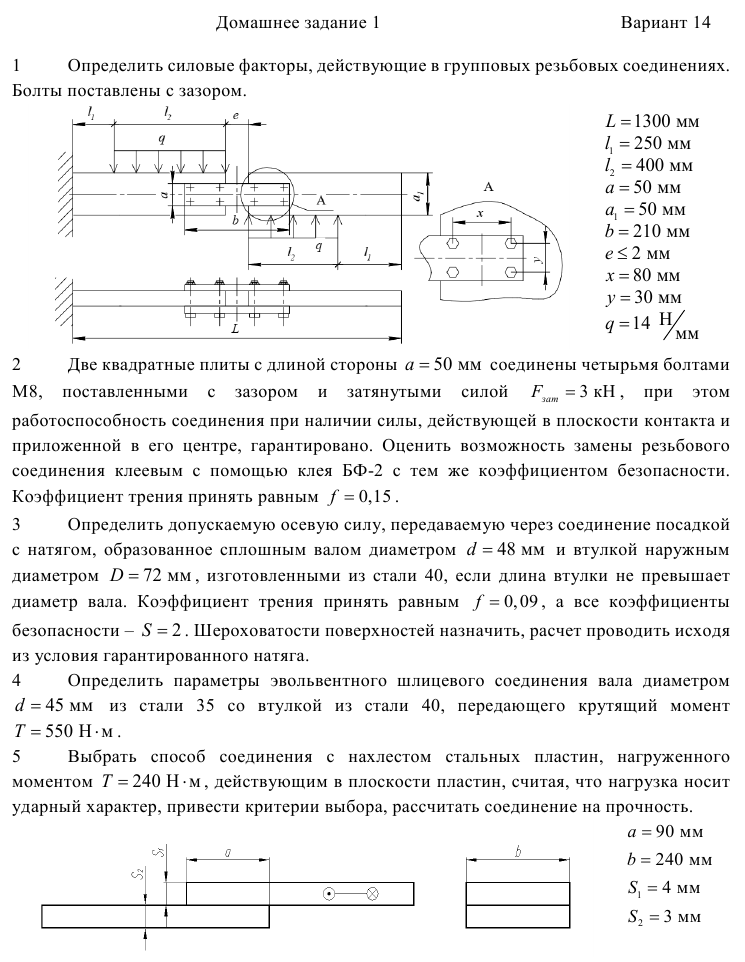

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 14

1 Определить силовые факторы, действующие в групповых резьбовых соединениях. Болты поставлены с зазором. 2 Две квадратные плиты с длиной стороны a = 50 мм соединены четырьмя болтами М8, поставленными с зазором и затянутыми силой Fзат = 3 кН , при этом работоспособность соединения при наличии силы, действующей в плоскости контакта и приложенной в его центре, гарантировано. Оценить возможность замены резьбового соединения клеевым с помощью клея БФ-2 с тем же коэффициентом безопасности. Коэффициент трения принять равным f = 0,15 . 3 Определить допускаемую осевую силу, передаваемую через соединение посадкой с натягом, образованное сплошным валом диаметром d = 48 мм и втулкой наружным диаметром D = 72 мм , изготовленными из стали 40, если длина втулки не превышает диаметр вала.

Коэффициент трения принять равным f = 0,09 , а все коэффициенты безопасности – S = 2 . Шероховатости поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Определить параметры эвольвентного шлицевого соединения вала диаметром =d4 5 мм из стали 35 со втулкой из стали 40, передающего крутящий момент =T5 50 Нм⋅ . 5 Выбрать способ соединения с нахлестом стальных пластин, нагруженного моментом T = 240 Н⋅м, действующим в плоскости пластин, считая, что нагрузка носит ударный характер, привести критерии выбора, рассчитать соединение на прочность..
