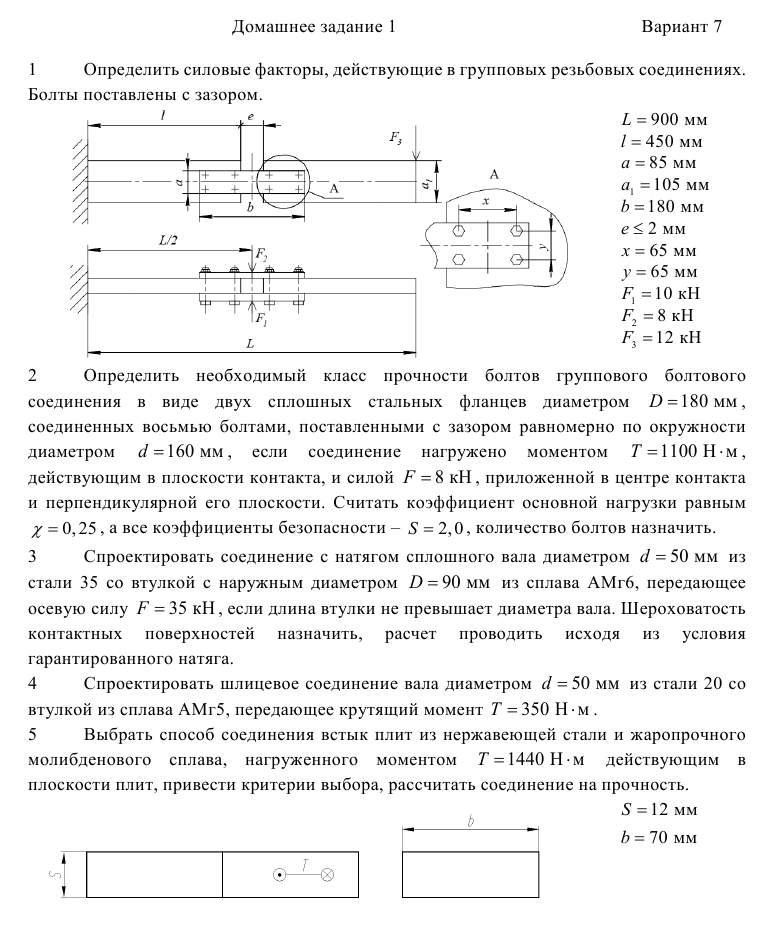

Идеально выполненное в Word домашнее задание по новым бланкам. Вариант 7

2 Определить необходимый класс прочности болтов группового болтового соединения в виде двух сплошных стальных фланцев диаметром D =180 мм , соединенных восьмью болтами, поставленными с зазором равномерно по окружности диаметром d =160 мм , если соединение нагружено моментом T =1100 Н⋅м, действующим в плоскости контакта, и силой F = 8 кН , приложенной в центре контакта и перпендикулярной его плоскости. Считать коэффициент основной нагрузки равным =χ0 ,25, а все коэффициенты безопасности – S = 2,0 , количество болтов назначить. 3 Спроектировать соединение с натягом сплошного вала диаметром d = 50 мм из стали 35 со втулкой с наружным диаметром D = 90 мм из сплава АМг6, передающее осевую силу F = 35 кН, если длина втулки не превышает диаметра вала.

Шероховатость контактных поверхностей назначить, расчет проводить исходя из условия гарантированного натяга. 4 Спроектировать шлицевое соединение вала диаметром d = 50 мм из стали 20 со втулкой из сплава АМг5, передающее крутящий момент T = 350 Н⋅м. 5 Выбрать способ соединения встык плит из нержавеющей стали и жаропрочного молибденового сплава, нагруженного моментом T =1440 Н⋅м действующим в плоскости плит, привести критерии выбора, рассчитать соединение на прочность.
