ДЗ 1: Домашнее задание вариант М
Описание

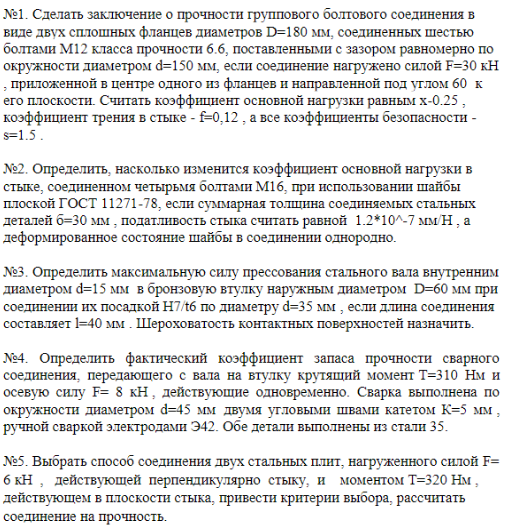

№1. Сделать заключение о прочности группового болтового соединения в виде двух сплошных фланцев диаметров D=180 мм, соединенных шестью болтами М12 класса прочности 6.6, поставленными с зазором равномерно по окружности диаметром d=150 мм, если соединение нагружено силой F=30 кН , приложенной в центре одного из фланцев и направленной под углом 60 к его плоскости. Считать коэффициент основной нагрузки равным x-0.25 , коэффициент трения в стыке - f=0,12 , а все коэффициенты безопасности - s=1.5 .
№2. Определить, насколько изменится коэффициент основной нагрузки в стыке, соединенном четырьмя болтами М16, при использовании шайбы плоской ГОСТ 11271-78, если суммарная толщина соединяемых стальных деталей б=30 мм , податливость стыка считать равной 1.2*10^-7 мм/Н , а деформированное состояние шайбы в соединении однородно.
№3. Определить максимальную силу прессования стального вала внутренним диаметром d=15 мм в бронзовую втулку наружным диаметром D=60 мм при соединении их посадкой Н7/t6 по диаметру d=35 мм , если длина соединения составляет l=40 мм . Шероховатость контактных поверхностей назначить.
№4. Определить фактический коэффициент запаса прочности сварного соединения, передающего с вала на втулку крутящий момент T=310 Нм и осевую силу F= 8 кН , действующие одновременно. Сварка выполнена по окружности диаметром d=45 мм двумя угловыми швами катетом К=5 мм , ручной сваркой электродами Э42. Обе детали выполнены из стали 35.
№5. Выбрать способ соединения двух стальных плит, нагруженного силой F= 6 кН , действующей перпендикулярно стыку, и моментом T=320 Нм , действующем в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность.
Дз из нового сборника дз РК3 (2022), Выполнено на максимальный балл.
Показать/скрыть дополнительное описание
№1. Сделать заключение о прочности группового болтового соединения в виде двух сплошных фланцев диаметров D=180 мм, соединенных шестью болтами М12 класса прочности 6.6, поставленными с зазором равномерно по окружности диаметром d=150 мм, если соединение нагружено силой F=30 кН , приложенной в центре одного из фланцев и направленной под углом 60 к его плоскости. Считать коэффициент основной нагрузки равным x-0.25 , коэффициент трения в стыке - f=0,12 , а все коэффициенты безопасности - s=1.5 . №2. Определить, насколько изменится коэффициент основной нагрузки в стыке, соединенном четырьмя болтами М16, при использовании шайбы плоской ГОСТ 11271-78, если суммарная толщина соединяемых стальных деталей б=30 мм , податливость стыка считать равной 1.2*10^-7 мм/Н , а деформированное состояние шайбы в соединении однородно.
№3. Определить максимальную силу прессования стального вала внутренним диаметром d=15 мм в бронзовую втулку наружным диаметром D=60 мм при соединении их посадкой Н7/t6 по диаметру d=35 мм , если длина соединения составляет l=40 мм . Шероховатость контактных поверхностей назначить. №4. Определить фактический коэффициент запаса прочности сварного соединения, передающего с вала на втулку крутящий момент T=310 Нм и осевую силу F= 8 кН , действующие одновременно. Сварка выполнена по окружности диаметром d=45 мм двумя угловыми швами катетом К=5 мм , ручной сваркой электродами Э42. Обе детали выполнены из стали 35. №5. Выбрать способ соединения двух стальных плит, нагруженного силой F= 6 кН , действующей перпендикулярно стыку, и моментом T=320 Нм , действующем в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность.
.
Файлы условия, демо
Характеристики домашнего задания
Список файлов
- дз1.docx 110,76 Kb
