ДЗ 1: Домашнее задание вариант A

2022 г. (Word). Условие:
1. Определить необходимый диаметр болтов группового болтового соединения в виде двух сплошных фланцев диаметром D=200 мм, соединенных шестью болтами, поставленными с зазором равномерно по окружности диаметром d=170 мм, если соединение нагружено опрокидывающим моментом М=6000 Нм. Считать коэффициент основной нагрузки равным х=0,2, а все коэффициенты безопасности - S=1,5, класс прочности болтов назначить.
2. Определить остаточную силу в стыке деталей, соединенных болтовым соединением из трех болтов, затянутых на F_зат=12 кН, если внешняя отрывающая сила, действующая на соединение равна F=29 кН, а податливость стыка составляет а=0,3 от податливости болта.

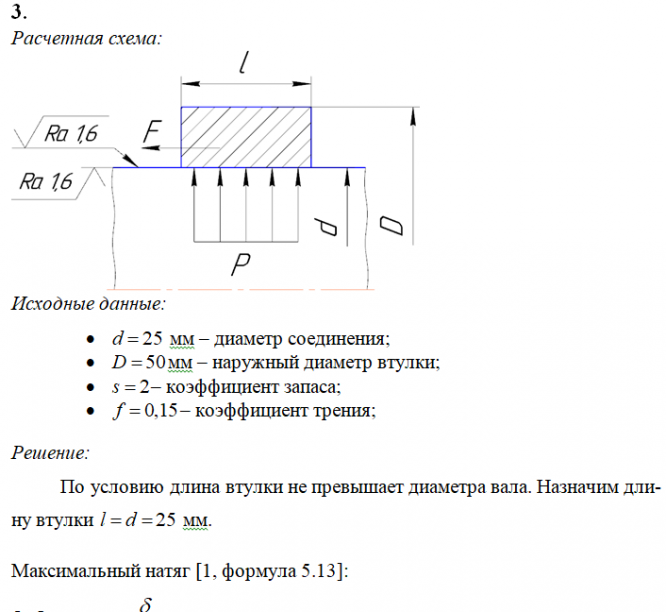

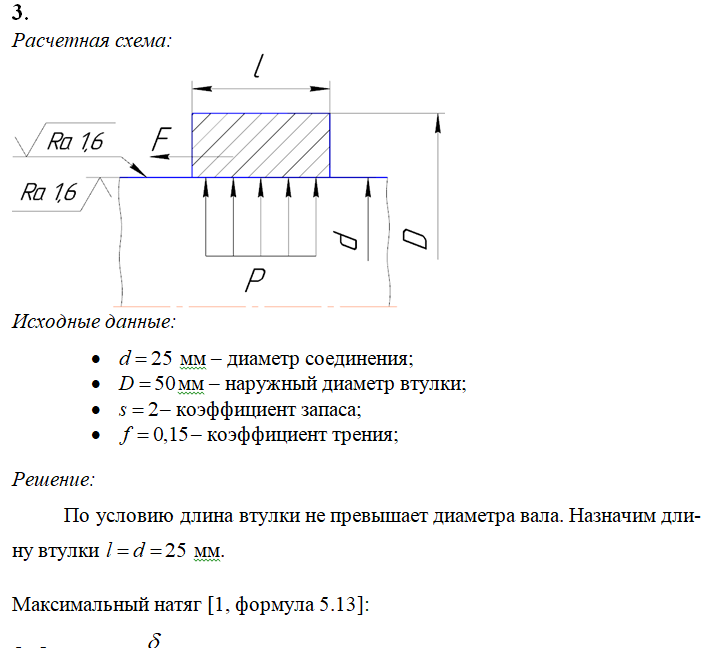

3. Определить допускаемую осевую силу, передаваемый через соединение посадкой с натягом, образованный сплошным валом диаметром d=25 мм и втулкой наружным диаметром D=50 мм, изготовленными из стали 12Х18Н10Т, если длина втулки не превышает диаметр вала. Коэффициент трения принять равным f=0,15, а все коэффициенты безопасности - S=2. Шероховатость поверхностей назначить, расчет проводить исходя из условия гарантированного натяга.
4. Определить катет шва сварного соединения, необходимый для передачи крутящего момента Т=240 Нм с зубчатого колеса из стали 40Х на вал из стали 45, если сварка выполнена по окружности диаметром d=60 мм двумя угловыми швами, ручной сваркой электродами Э42А. Коэффициент безопасности принять равным S=1,5.
5. Выбрать способ разъемного соединения стальных втулки и тонкостенного вала, нагруженного крутящим моментом T=210 Нм, привести критерии выбора, рассчитать соединение на прочность.
D=90 мм, d=35 мм, h=4 мм, b=<1,5d.

Рассчитаны все задания. Оформлено в ворде. К каждой задаче нарисована расчетная схема, даны исходные данные, сделан вывод. Все формулы и принятые коэффициенты имеют ссылки на страницы методички. Работа была проверена преподавателем и зачтена.
Пример оформления:
