ДЗ 1: Домашнее задание вариант W

2022 г. (Word). Условие:
1. Сделать заключение о прочности группового резьбового соединения двух плит, состоящего из четырех болтов М6 класса прочности 4.6, установленных без зазора, нагруженного силой F=14 кН, действующей в плоскости стыка;
2. Определить остаточную силу в стыке деталей, соединенных болтовым соединением из трех болтов, затянутых на F_зат=18 кН, если внешняя отрывающая сила, действующая на соединение равна F=30 кН, а податливость стыка составляет а=0,21 от податливости болта.
3. Определить максимальную силу прессования вала из сплава АМг6 внутренним диаметром d=15 мм во втулку из алюминиевого сплава В96 наружным диаметром D=80 мм при соединении их посадкой H7/p6 по диаметру d=45 мм, если длина соединения составляет l=50 мм. Шероховатость контактных поверхностей назначить.
4. Определить катет шва сварного соединения, необходимый для передачи крутящего момента Т=280 Нм с зубчатого колеса из стали 35 на вал из стали 20, если сварка выполнена по окружности диаметром d=45 мм двумя угловыми швами, ручной сваркой электродами Э42А. Коэффициент безопасности принять равным S=1,5.
5 Выбрать способ соединения с нахлестом двух стальных пластин, нагруженного моментом Т=310 Нм, действующим в плоскости стыка, привести критерии выбора, рассчитать соединение на прочность.

Рассчитаны все задания. Оформлено в ворде. К каждой задаче нарисована расчетная схема, даны исходные данные, сделан вывод. Все формулы и принятые коэффициенты имеют ссылки на страницы методички. Работа была проверена преподавателем и зачтена.

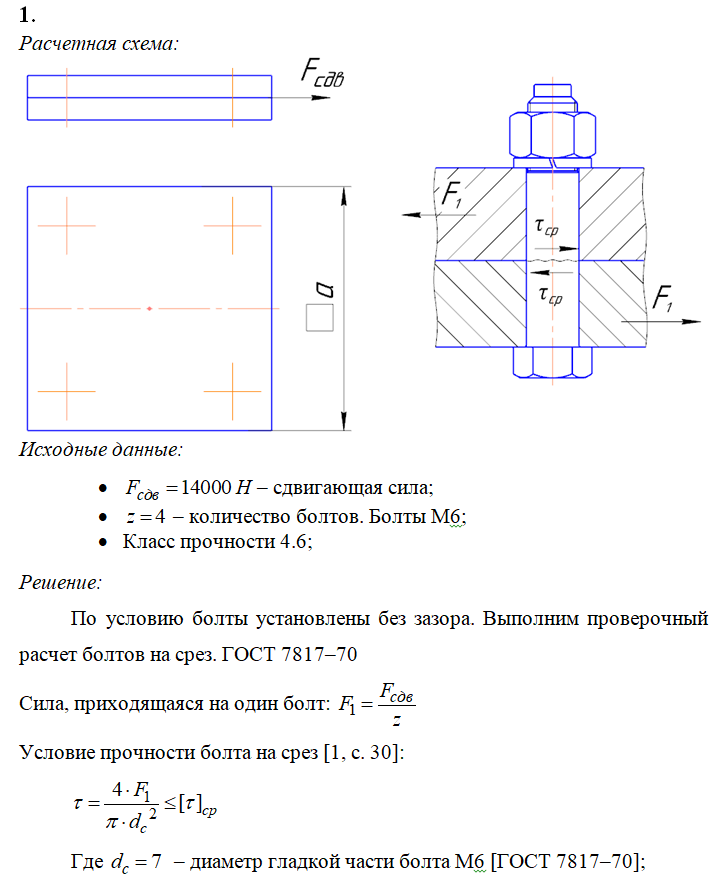

Пример оформления:
