Курсовая работа: Привод ленточного конвейера

Содержание:

1. Исходные данные
2. Расчёт требуемой мощности электродвигателя и выбор электродвигателя
   1. Общий коэффициент полезного действия привода.
   2. Мощность на рабочем органе
   3. Требуемая мощность электродвигателя
   4. Частота вращения вала барабана
   5. Требуемая частота вращения вала электродвигателя
   6. Выбор электродвигателя
3. Определение общего передаточного числа привода. Распределение передаточного числа между цепной передачей и редуктором. Определение частоты вращения, мощностей и крутящих моментов на валах привода
   1. Общее передаточное число привода
   2. Стандартное значение передаточного числа одноступенчатого цилиндрического редуктора.
   3. Определяем передаточное число (отношение) для цепной передачи
   4. Действительное передаточное число привода
   5. Относительная погрешность передаточного числа
   6. Частота вращения валов
   7. Мощность на валах
   8. Крутящий момент на валах
4. Проектный и проверочный расчеты закрытой передачи
   1. Выбор материала, термообработки и допускаемых напряжений
   2. Определение межосевого расстояния и размеров зубчатых колес
   3. Нормальный модуль зацепления
   4. Угол наклона зубьев и суммарное число зубьев передачи
   5. Уточнение угла наклона зубьев
   6. Определение основных геометрических размеров зубчатых колес
   7. Проверочный расчет зубьев на контактную выносливость
   8. Проверочный расчет на изгибную выносливость
   9. Проверочный расчет зубьев при перегрузках
5. Расчет редукторных валов
   1. Расчет валов на чистое кручение (проектный расчет)
   2. Выполнение компоновочного чертежа редуктора
   3. Определение опорных реакций и построение эпюр внутренних усилий в валах
   4. Расчет подшипников валов на долговечность.
6. Расчет цепной передачи
7. Описание конструкции редуктора.
8. Описание конструкции барабана с опорами
9. Список литературы
10. Спецификация

1. Исходные данные

1.Полезное окружное усилие P=S₁ – S₂ = [Н].

2.Скорость ленты конвейера V = [м/с].

3.Диаметр барабана D = [мм].

4.Срок службы K_лет = 5 [лет].

5.Коэффициент годовой загрузки К_год =0,5

6.Коэффициент суточной загрузки К_сут =0,3

7.График нагрузки прилагается.

Рис. 1. График нагрузки

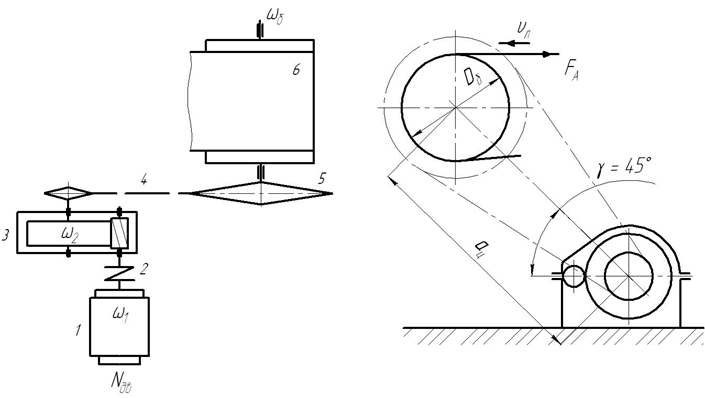

Рис. 2. Схема привода ленточного конвейера:

1-электродвигатель, 2-муфта, 3-редуктор, 4-цепь, 5-барабан конвейера,

6-лента конвейера.
