Проектирование ленточного транспортера с одноступенчатым цилиндрическим редуктором с косозубой передачей внешнего зацепления
-50%
Описание
Проектирование ленточного транспортера с одноступенчатым цилиндрическим редуктором с косозубой передачей внешнего зацепления ![]()
Содержание

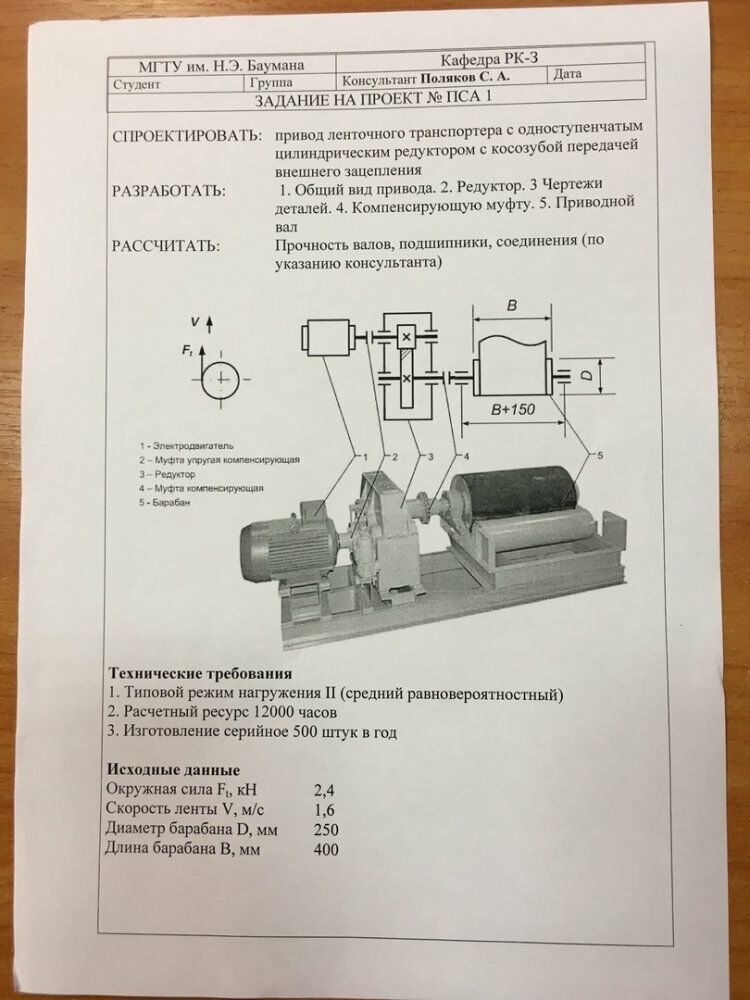

- Техническое задание 3
- Введение 4
- 1. Кинематический расчет 4
- 2. Расчет передачи на ЭВМ 5
- 2.1. Уточнение расчетных параметров 5
- 2.2. Результаты расчета передач на ЭВМ 5
- 3. Предварительный расчет валов 7
- 4. Расчёт подшипников 8
- 4.1. Выбор типа и схемы установки подшипников 8
- 4.2. Расчет подшипников быстроходного вала 9
- 4.3. Расчет подшипников тихоходного вала 12
- 4.4. Расчет подшипников приводного вала 18
- 4.5. Выбор посадок подшипников 23
- 5. Расчет валов 24
- 5.1. Расчёт приводного вала на статическую прочность 24
- 5.2 Расчёт тихоходного вала на статическую прочность 28
- 5.3. Расчёт тихоходного вала на сопротивление усталости. 33
- 6. Расчет шпоночных соединений 36
- 6.1. Соединение концевого участка быстроходного вала и муфты 36
- 6.2. Соединение концевого участка тихоходного вала и муфты 37
- 6.3. Соединение приводного вала с барабаном 38
- 7. Расчет соединений с натягом 39
- 7.2 Соединение тихоходного вала и ступицы колеса. 39
- 8. Конструирование зубчатых колес . 40
- 8.1. Колесо тихоходной ступени 40
- 9. Конструирование корпуса редуктора. 41
- 9.1. Конструирование корпусных деталей 41
- 9.2. Расчёт расстояний между деталями редуктора 42
- 9.3. Конструирование крышек и приливов подшипниковых гнезд 43
- 9.4. Конструирование крышки люка 44
- 10. Система смазывания редуктора 44
- 11. Выбор и расчёт муфт 45
- 11.1. Муфта компенсирующая упругая со стальными стержнями. 45
- 11.2. Муфта компенсирующая упругая со звёздочкой 47
- 12. Спецификация 47
- Список использованной литературы. 52
Введение
Целью выполнения курсового проекта является спроектировать привод ленточного транспортера.Составными частями привода являются электродвигатель, одноступенчатый цилиндрический редуктор, две муфты, вал-барабан и сварная рама для их крепления.
Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора с помощью муфты; с выходного вала редуктора через муфту на приводной вал и барабан.
Чертежи

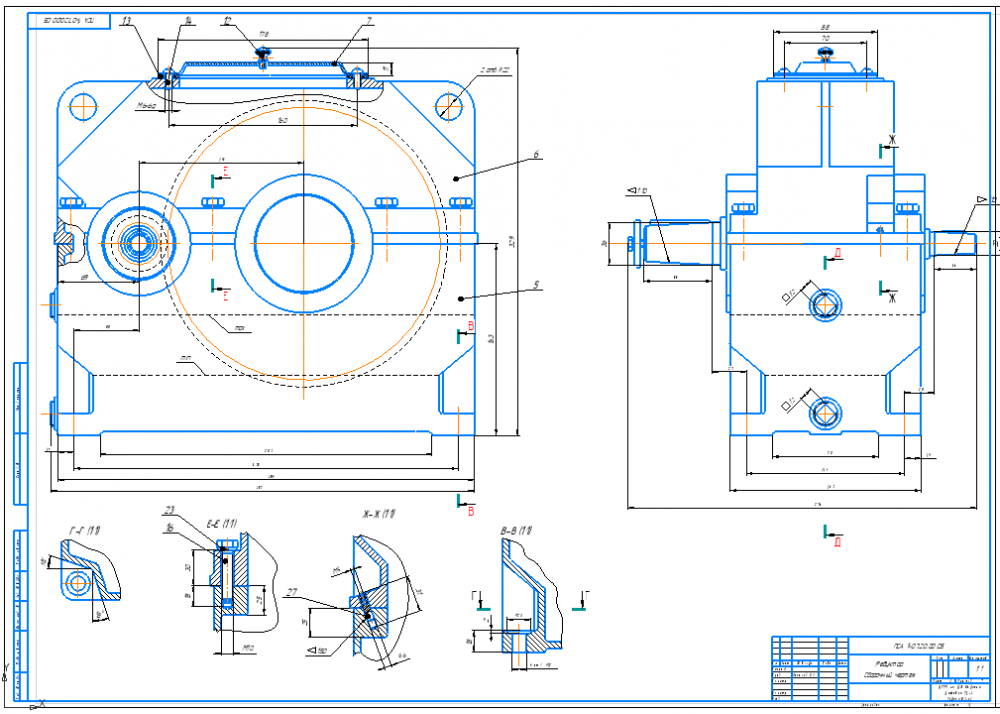

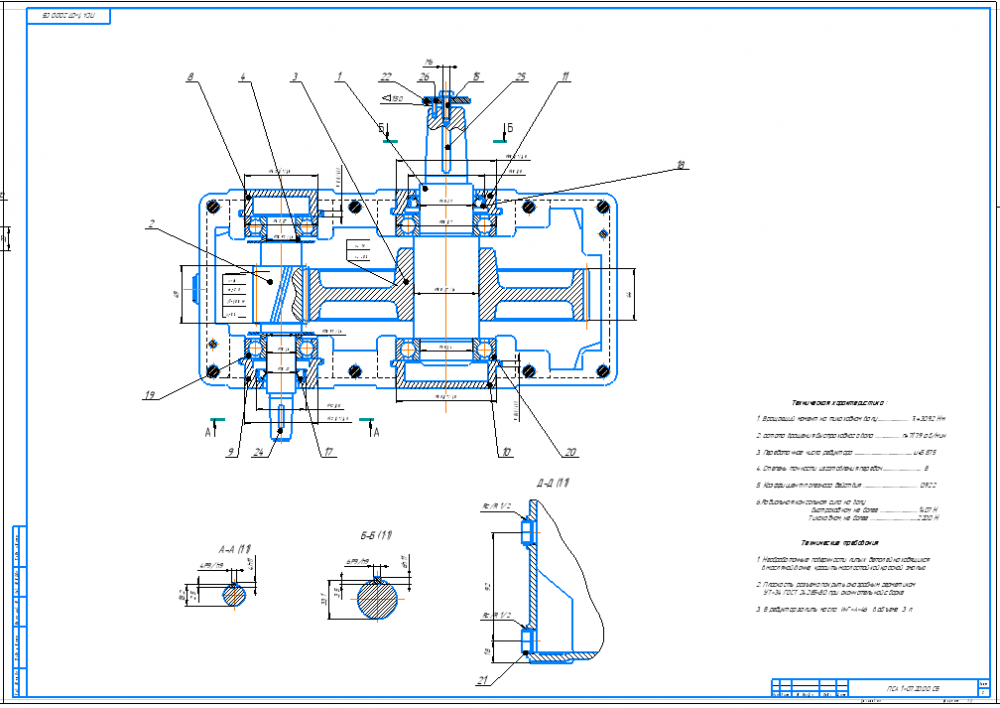

Лист 1-2 - Редуктор (Сборочный чертеж) ![]()

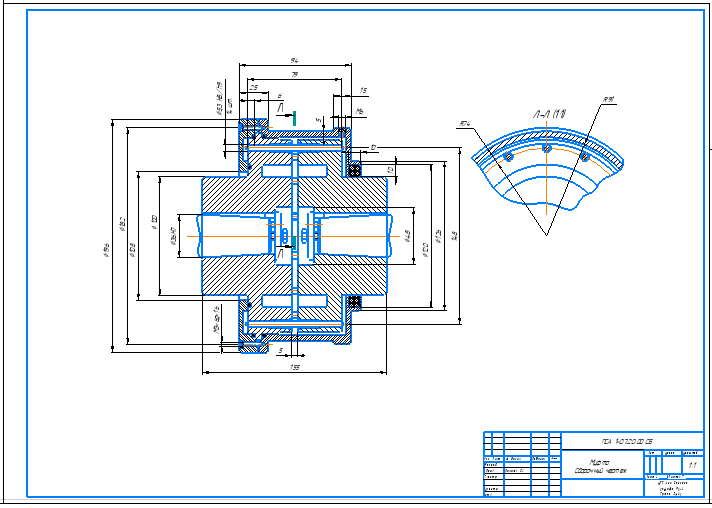

Лист 3 - Муфта (Сборочный чертеж) ![]()

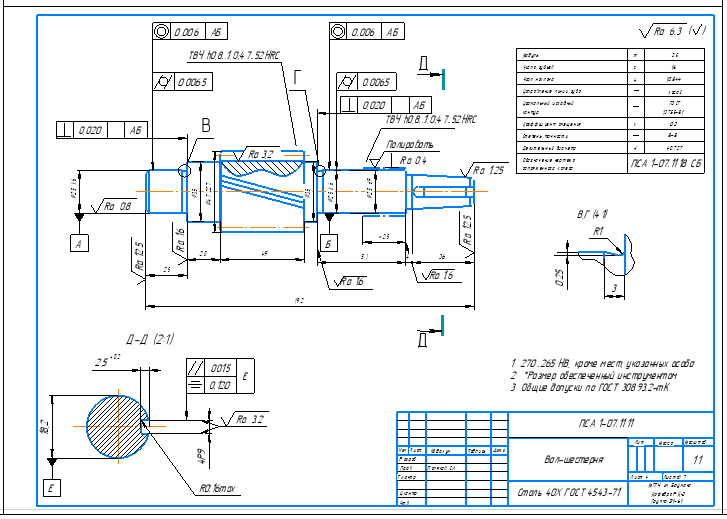

Лист 4 - Вал шестерня ![]()

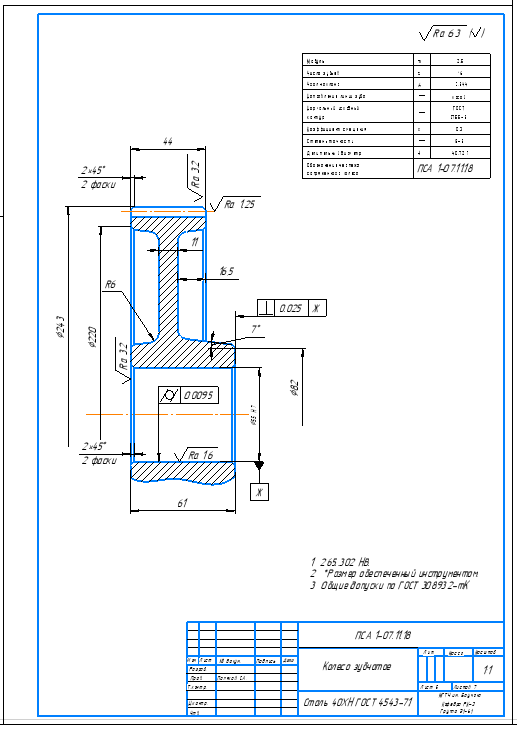

Лист 5 - Колесо зубчатое ![]()

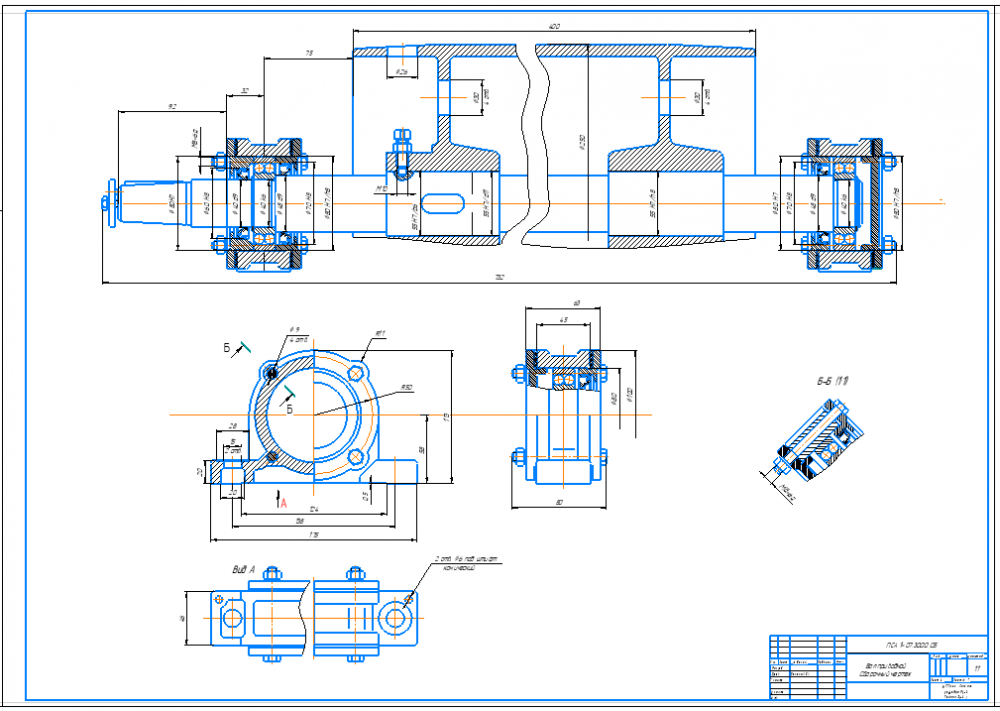

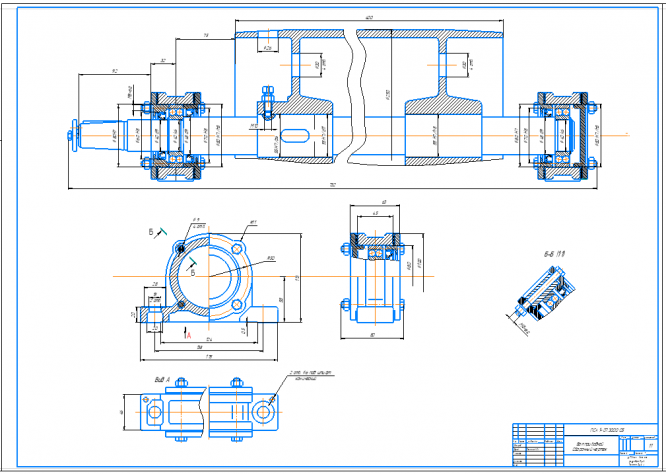

Лист 6 - Вал приводной ![]()

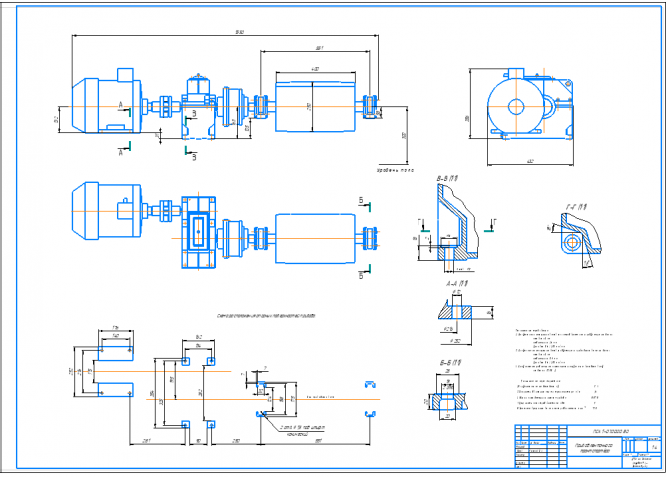

Лист 7 - Привод ленточного транспортера ![]()
