Курсовая работа: Расчёт и проектирование силового привода

Описание

В данном курсовом проекте в соответствии с МиОК 110.00.00.00 ТЗ разработан силовой привод транспортёра, состоящий из электродвигателя и цилиндро-червячного редуктора, установленных на раме, а также клиноременной передачи и зубчатой муфты.
Вращающий момент с вала электродвигателя передаётся с помощью клиноременной передачи на входной вал редуктора, далее с входного вала редуктора с помощью цилиндрической зубчатой передачи — на промежуточный вал редуктора, затем с промежуточного вала редуктора с помощью червячной передачи — на выходной вал редуктора, а с него при помощи зубчатой муфты — на транспортёр.
В ходе работы были выполнены:
1 Проектировочный расчёт зубчатой передачи. В основу методики проектировочного расчёта положено отсутствие усталостного выкрашивания боковых поверхностей зубьев. Критерий расчёта — контактная выносливость;
2 Проектировочный расчёт червячной передачи. В основу методики проектировочного расчёта положено снижение изнашивания рабочих поверхностей зубьев. Критерий расчёта — контактная выносливость;
3 Проверочный расчёт подшипников качения. Основной вид разрушения — усталостное выкрашивание рабочих поверхностей тел вращения и дорожек качения колец. Критерий расчёта — контактная выносливость;
4 Проектировочный расчёт входного, промежуточного и выходного валов редуктора. Критерии расчёта — статическая прочность;
5 Проверочный расчёт шпоночных соединений. Основной вид разрушения — смятие боковых граней. Критерий расчёта — статическая прочность на смятие;
6 Проверочный расчёт промежуточного вала редуктора. Критерий расчёта — усталостная выносливость при кручении и изгибе. По итогу работы была составлена пояснительная записка и выполнены сборочные чертежи привода и редуктора, а также спецификация

Характеристики курсовой работы

Учебное заведение
Просмотров
6
Размер
21,66 Mb

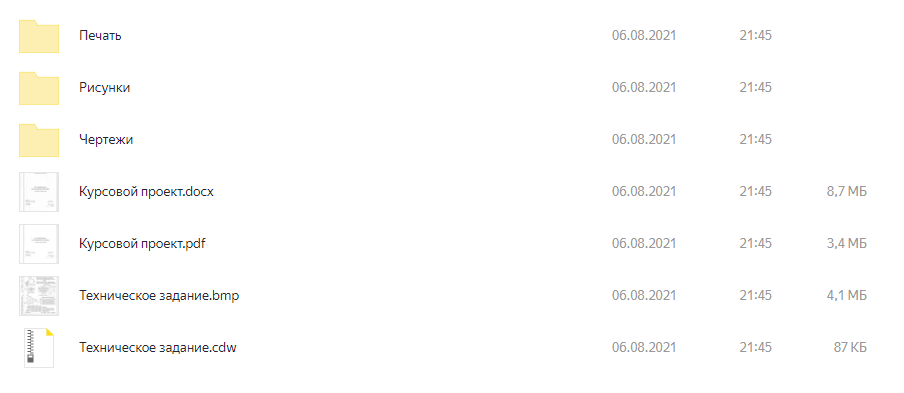

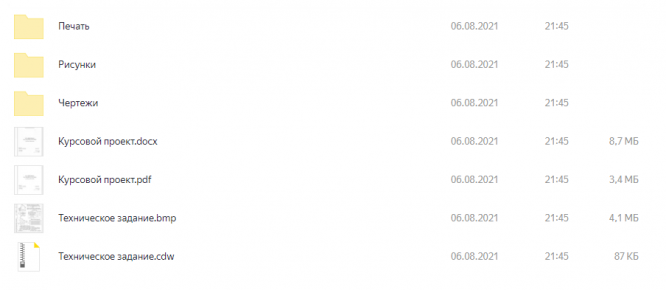

Список файлов

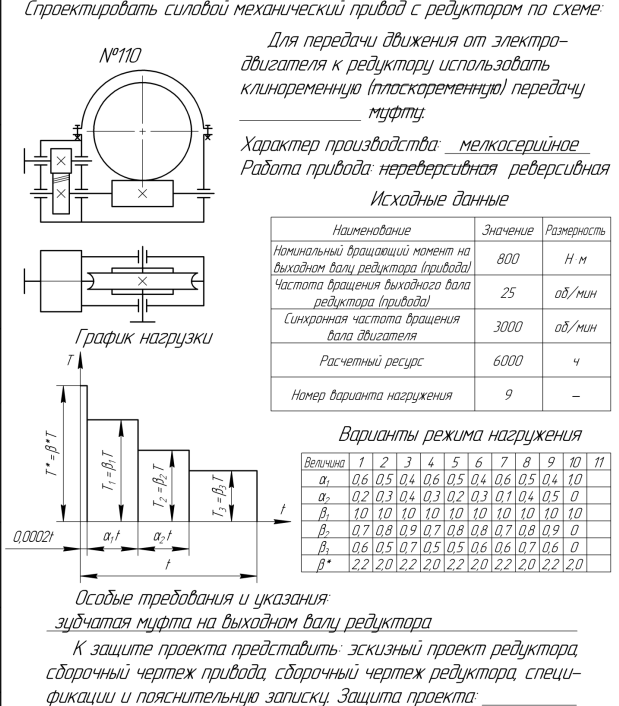

Техническое задание.cdw
Сборочный чертеж редуктора (Лист 1).bmp
Сборочный чертеж силового привода.bmp
Спецификация редуктора (Лист 1).bmp
Кинематическая схема силового привода.bmp
Опасные сечения промежуточного вала.bmp
Расчетная схема входного вала редуктора.bmp
Расчетная схема выходного вала редуктора.bmp
Расчетная схема промежуточного вала редуктора.bmp
Силовая схема редуктора.bmp
Схема шпоночного паза.bmp
Техническое предложение.bmp
Эпюры внутренних усилий входного вала редуктора.bmp
Эпюры внутренних усилий выходного вала редуктора.bmp
Эпюры внутренних усилий промежуточного вала.bmp
Эскиз входного вала редуктора.bmp
Эскиз выходного вала редуктора.bmp
Эскиз промежуточного вала редуктора.bmp
Курсовой проект.docx
Курсовой проект.pdf
