Курсовая работа ДМ: Проектирование привода цепного конвейера с червячным редуктором вариант 5
Описание
МГТУ им Н.Э. Баумана
Кафедра Подъёмно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода конвейера"
2019

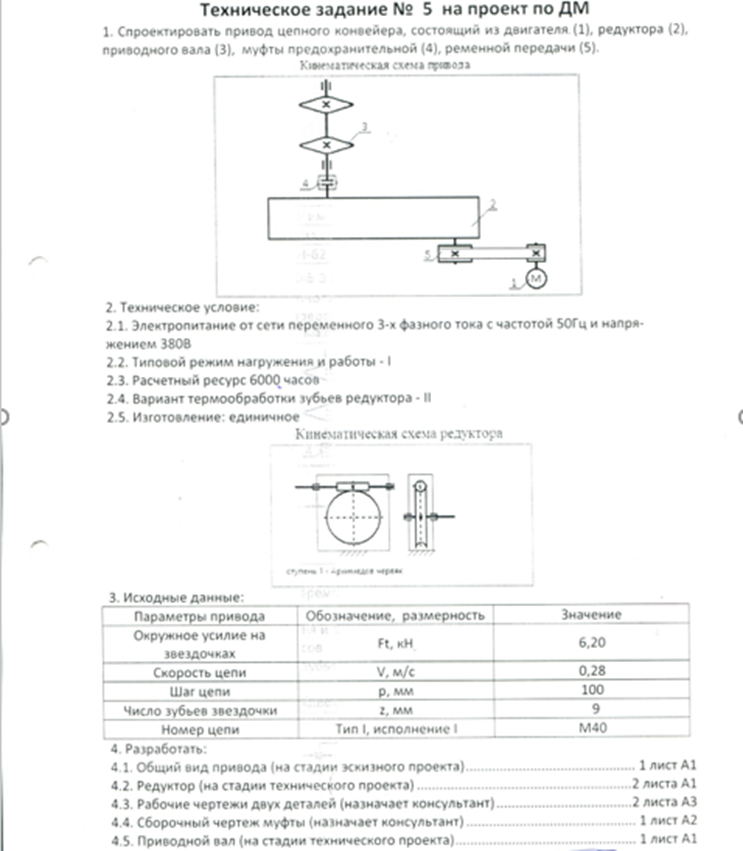

Цепной конвейер: Электропитание от сети переменного 3-х фазного тока с частотой 50Гц и напряжением 380В
Типовой режим нагружения и работы - I
Расчётный ресурс 6000 часов
Вариант термообработки зубьев редуктора - II
Изготовление единичное
Окружное усилие на звёздочках 6,20
Скорость цепи 0,28
Шаг цепи 100
Число зубьев 9
Номер цепи М40![]()
Кафедра Подъёмно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода конвейера"
2019
Цепной конвейер: Электропитание от сети переменного 3-х фазного тока с частотой 50Гц и напряжением 380В
Типовой режим нагружения и работы - I
Расчётный ресурс 6000 часов
Вариант термообработки зубьев редуктора - II
Изготовление единичное
Окружное усилие на звёздочках 6,20
Скорость цепи 0,28
Шаг цепи 100
Число зубьев 9
Номер цепи М40
Курсовой проект содержит 5 листов чертежей формата А1, расчетно-пояснительную записку на 31 с., включающую 4 рис., 0 табл., 11 литературных источников, 4 приложений.
Проектирование, привод, цепной конвейер, МУФТа, ЧЕРВЯЧНый РЕДУКОТР, ПРИВОДНОй ВАЛ
Объектом проектирования является привод цепного конвейера.
Цель работы – проектирование привода цепного конвейера.
В процессе курсового проектирования разрабатывалось: червячный редуктор и его составляющие части, предохранительная муфта, приводной вал, компоновка привода цепного конвейера, выполнялась деталировка тихоходного вала и червячного колеса редуктора.
В результате проектирования разработаны предохранительная муфта, червячный редуктор, привод цепного конвейера и выполнены необходимые расчеты.
Файлы условия, демо
Характеристики курсовой работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
47
Качество
Идеальное компьютерное
Размер
1,37 Mb
Список файлов
1.0.Редуктор.cdw
1.1.Спецификация к редуктору.cdw
2.0 Червячное колесо.cdw
2.1. Тихоходный вал.cdw
3.0.Муфта комбинированная.cdw
3.1.Спецификация к муфте.cdw
4.0.Приводной вал.cdw
4.1.Спецификация приводного вала.cdw
5.0 Привод цепного ковейера.cdw
5.1.Спецификация привода цепного конвейера.cdw
КП ДМ Привод цепного конвейера.docx
Описание.docx
