Для студентов МГТУ им. Н.Э.Баумана по предмету Детали машин (ДМ)ДМ 1330 - Привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме (быстроходная ступень косозубая, тДМ 1330 - Привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме (быстроходная ступень косозубая, т
5,0051
2021-04-102024-09-03СтудИзба

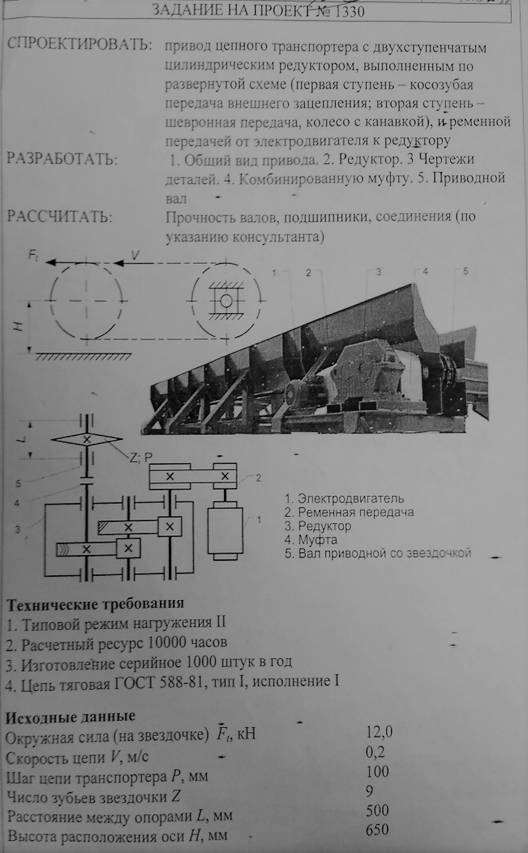

ДМ 1330 - Привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме (быстроходная ступень косозубая, тихоходная – шевронная с канавкой)
-64%
Описание
Только РПЗ
Введение
В проекте разработан привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме (быстроходная ступень косозубая, тихоходная – шевронная с канавкой) и ременной передачей от электродвигателя к редуктору.
Техническая характеристика:
1. Вращающий момент на выходном валу 101,5 Н*м
2. Частота вращения входного вала 239,9 об/мин
3. Общее передаточное число 17,994
4.Степень точности изготовления 8
5. Коэффициент полезного действия 0,894
![]()
![]()
![]()
![]()
![]()
Введение
В проекте разработан привод цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме (быстроходная ступень косозубая, тихоходная – шевронная с канавкой) и ременной передачей от электродвигателя к редуктору.
Техническая характеристика:
1. Вращающий момент на выходном валу 101,5 Н*м
2. Частота вращения входного вала 239,9 об/мин
3. Общее передаточное число 17,994
4.Степень точности изготовления 8
5. Коэффициент полезного действия 0,894
Характеристики курсовой работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
286
Размер
1,53 Mb
Список файлов
ДМ 1330.docx
