Для студентов МГТУ им. Н.Э.Баумана по предмету Детали машин (ДМ)ДМ 322 - привод ленточного транспортера с червячным мотором-редукторомДМ 322 - привод ленточного транспортера с червячным мотором-редуктором
2021-04-102021-04-10СтудИзба
Курсовая работа ДМ: ДМ 322 - привод ленточного транспортера с червячным мотором-редуктором вариант 322
-70%
Описание
(РПЗ и Листы) Чертеж PDF в формате A1
Введение:Целью выполнения курсового проекта является спроектировать привод ленточного транспортера. Составными частями привода являются компенсирующая упругая муфта, червячный мотор-редуктор с нижним расположением червяка и асинхронным электродвигателем и приводной вал. Устройство привода следующее: вращающий момент передается с помощью шпоночного соединения вала электродвигателя на быстроходный(входной) вал редуктора, далее вращающий момент через редуктор передается на тихоходный(выходной) вал, а затем с выходного вала редуктора через компенсирующую упругую муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:
- чертеж общего вида редуктора (на стадии эскизного проекта);

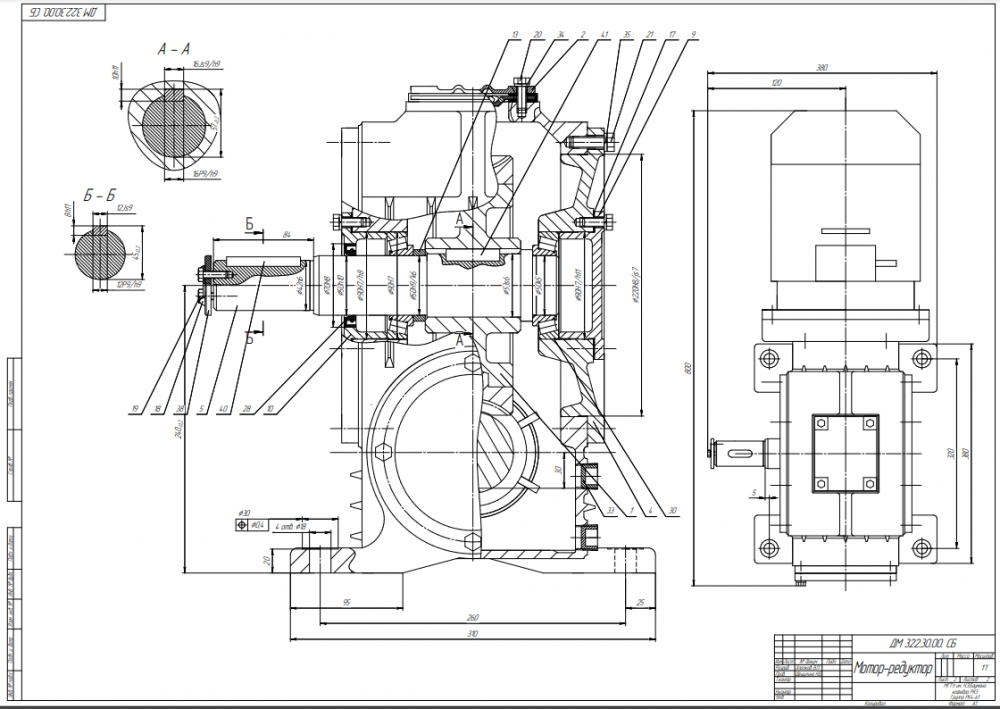

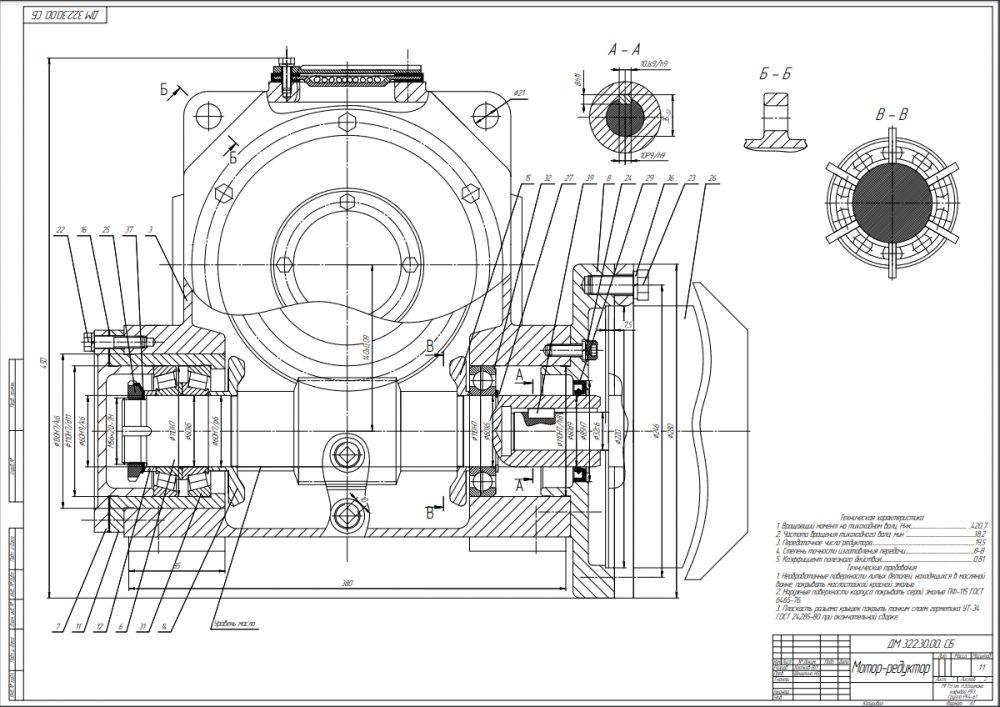

- сборочный чертеж редуктора (на стадии технического проекта);
- рабочие чертежи деталей редуктора;
- чертеж общего вида компенсирующей упругой муфты;
- чертеж общего вида привода;

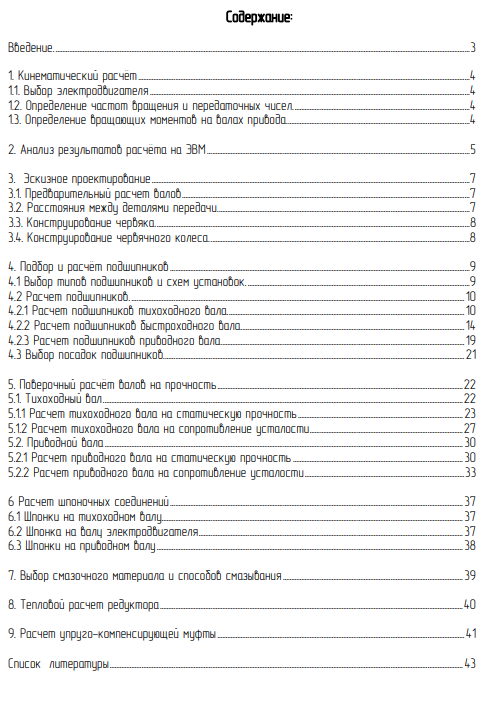

- расчетно-пояснительную записку и спецификации.
599Характеристики курсовой работы
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
511
Покупок
0
Размер
1,85 Mb
Список файлов
- Проект ДМ 322 (РПЗ и Листы)
- Вал.pdf 163,93 Kb
- Колесо.pdf 117,53 Kb
- Лист 1.PNG 249,34 Kb
- Лист 1.pdf 215,19 Kb
- Лист 3.PNG 167,57 Kb
- Лист 3.pdf 180,99 Kb
- Лист 4.pdf 227,49 Kb
- Лист 5.pdf 207,98 Kb
- Муфта.pdf 52,9 Kb
- Приложение 1.pdf 21,96 Kb
- Приложение 2.pdf 38,5 Kb
- РПЗ.pdf 656,66 Kb
