Курсовая работа ДМ: Привод ленточного транспортёра вариант 427

Привод ленточного транспортёра

ДМ 427-02

Содержание

Введение___________________________________________________________3
1. Кинематический расчет______________________________________________4-5

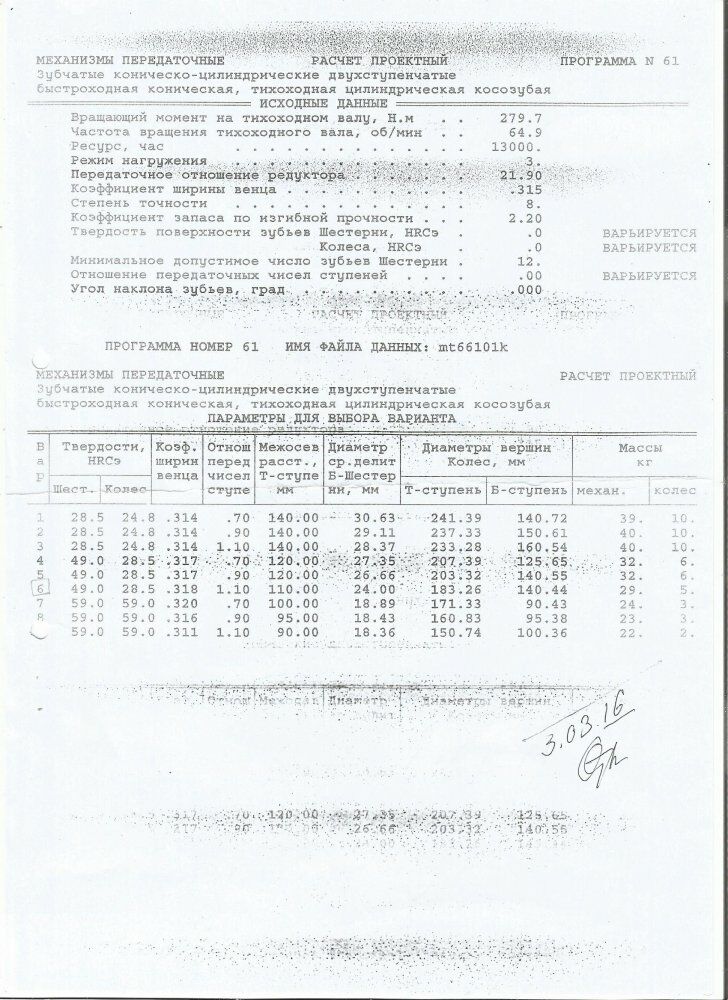

2.Расчет зубчатой передачи______________________________________________6
3. Эскизное проектирование валов_________________________________________7-8
3.1. Для быстроходного вала-шестерни________________________________________7
3.2. Для промежуточного вала_____________________________________________7
3.3. Для тихоходного вала________________________________________________8
4. Расчет подшипников_______________________________________________10-20
4.1. Расчет подшипников на быстроходном валу_______________________________10-12
4.2. Расчет подшипников на промежуточном валу______________________________13-15
4.3. Расчет подшипников на тихоходном валу_________________________________16-18
4.4. Расчет подшипников на приводном валу_________________________________19-20
5. Расчет соединений с натягом_________________________________________21-26
5.1. Подбор посадки с натягом колеса на промежуточном валу______________________21-23
5.2. Подбор посадки с натягом колеса на выходном валу_________________________24-26
6. Проектные расчеты валов___________________________________________27- 37
6.2.1. Расчет на сопротивление усталости___________________________________27-29
6.2.2. Расчет на статическую прочность приводного вала________________________30-31
6.2.3. Расчет на сопротивление усталости приводного вала_______________________32-33
6.2.1. Расчет на сопротивление усталости___________________________________34-35
6.2.2. Расчет на статическую прочность приводного вала__________________________36
6.2.3. Расчет на сопротивление усталости приводного вала_________________________37
7. Расчет шпоночных соединений________________________________________38-39
7.1.Быстроходный вал__________________________________________________38
7.2 Выходной вал ____________________________________________________38
7.3 Приводной вал ___________________________________________________39
8. Расчет сварного барабана_____________________________________________40
9. Расчет муфты______________________________________________________41
10. Выбор смазочных материалов__________________________________________42
11. Список использованной литературы______________________________________43

Введение

Ленточный транспортер - транспортирующее устройство непрерывного действия с рабочим органом в виде ленты.
Ленточный транспортер является наиболее распространённым типом транспортирующих машин. В данном проекте он служит для горизонтального перемещения насыпных или штучных грузов. Применяется в отапливаемом помещении.
Привод ленточного транспортера состоит из электродвигателя, коническо-цилиндрического редуктора, муфты и приводного вала.
Редуктор служит для преобразования движения с изменением угловых скоростей и моментов с помощью зубчатых передач. Корпус определяет взаимное расположение деталей передач, воспринимает возникающие силы, служит для защиты деталей от загрязнения и обеспечения смазывания.
Муфта предназначена для передачи момента с редуктора на приводной вал.

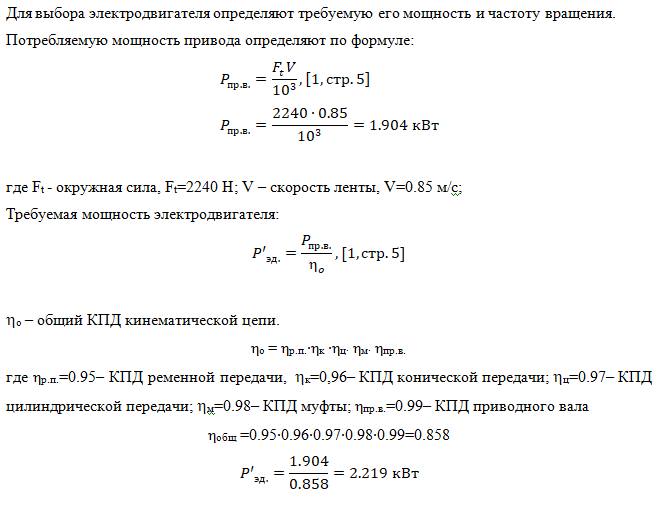

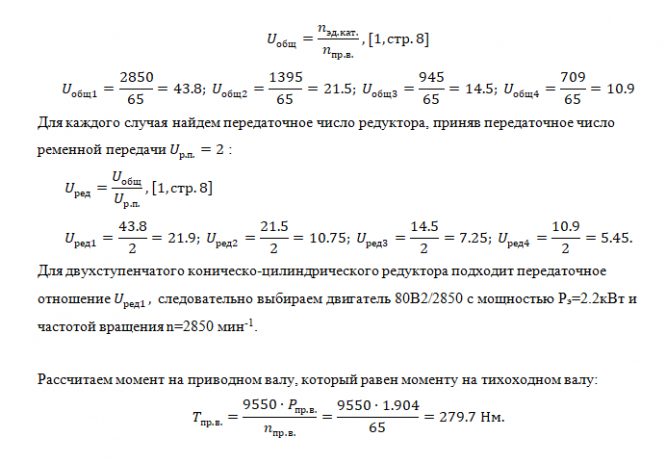

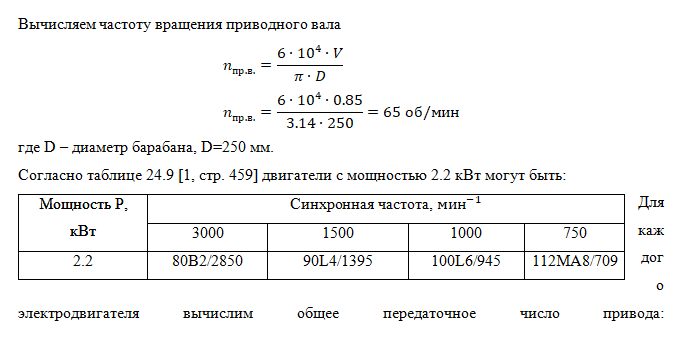

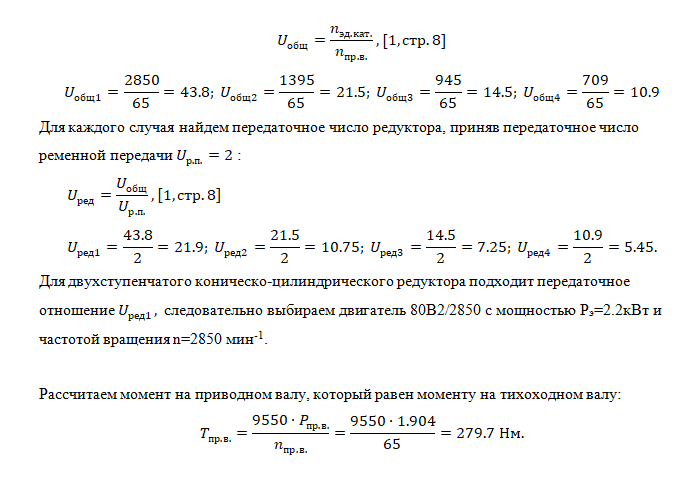

1. Кинематический расчет

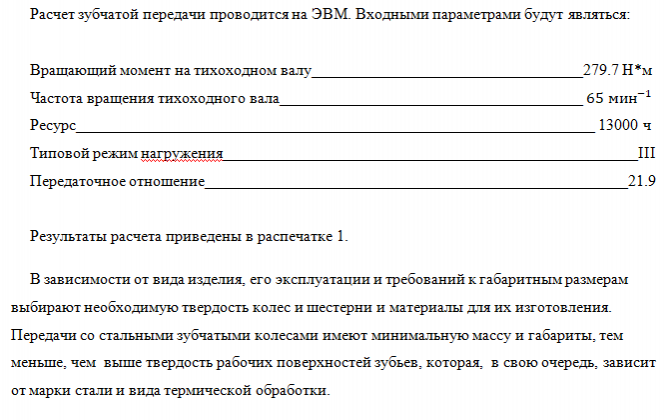

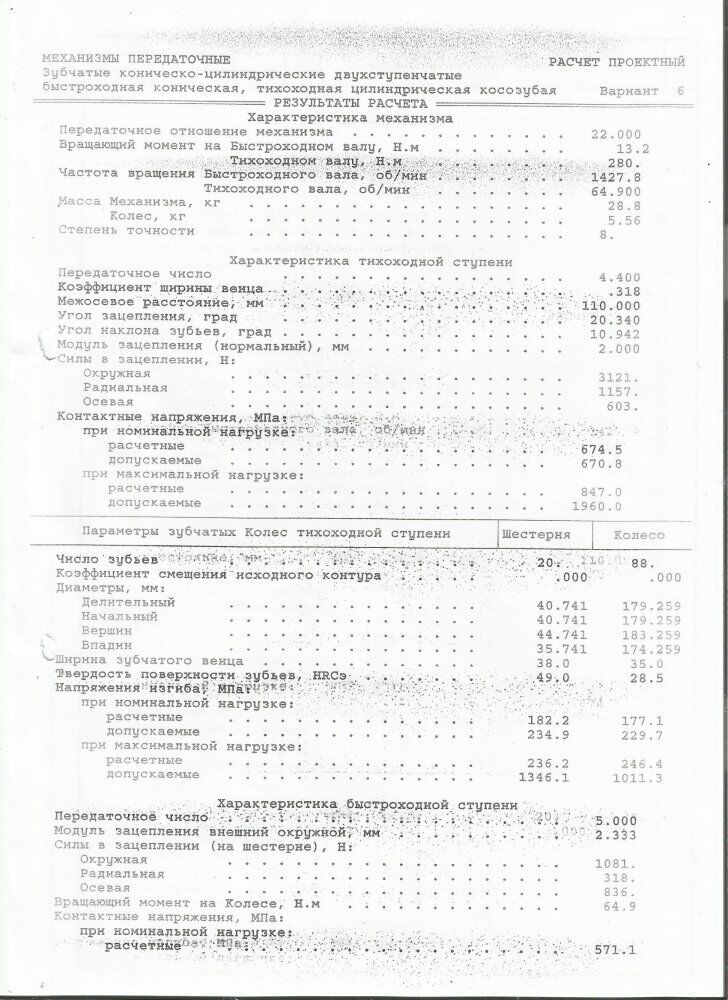

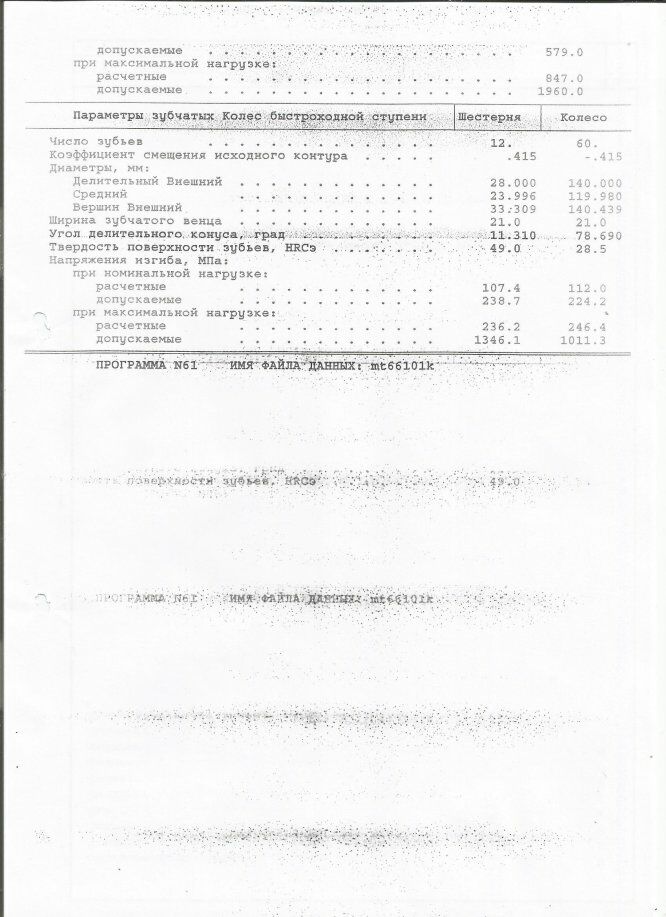

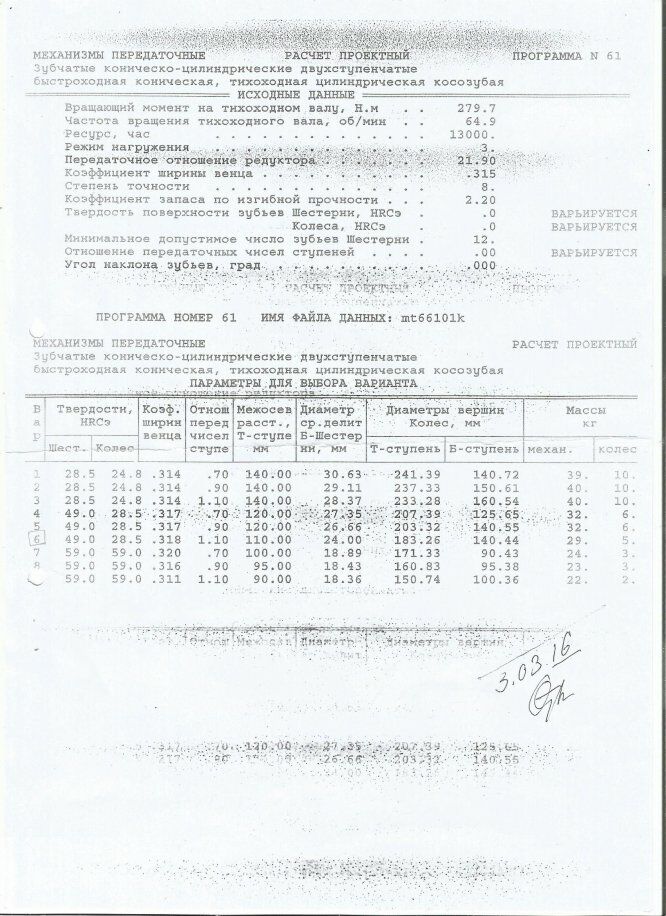

2.Расчет зубчатой передачи

Чертежи в Autocad 2022

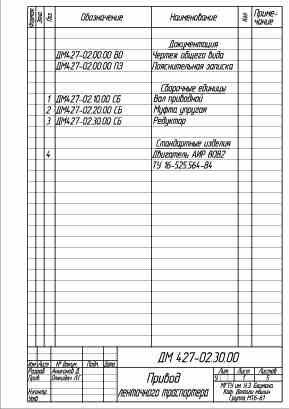

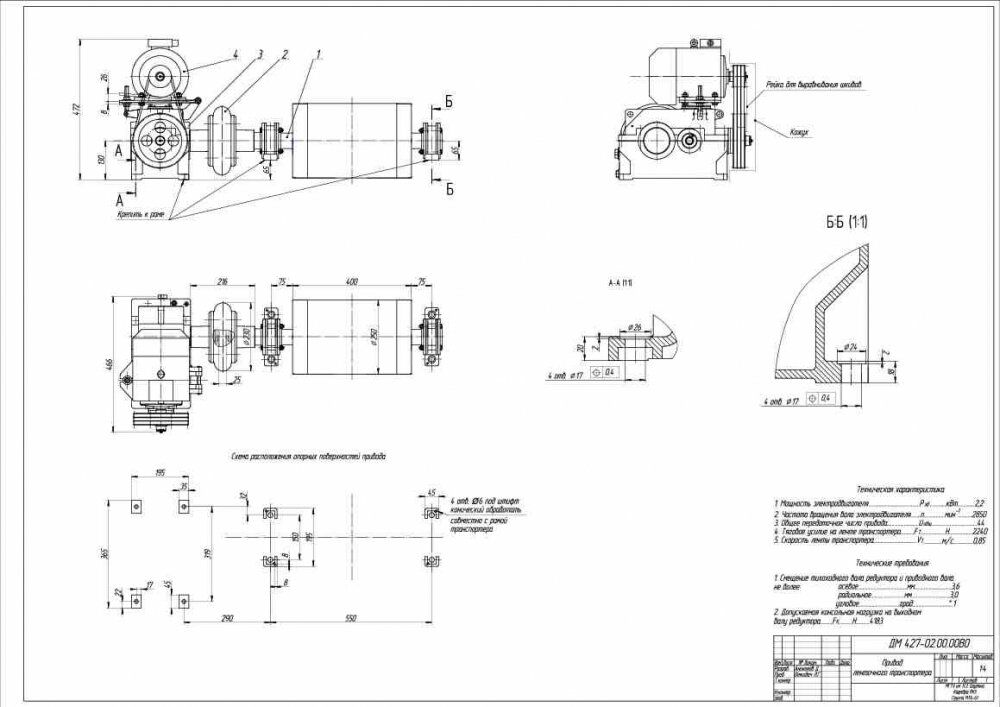

Лист 1 - Привод ленточного транспортера

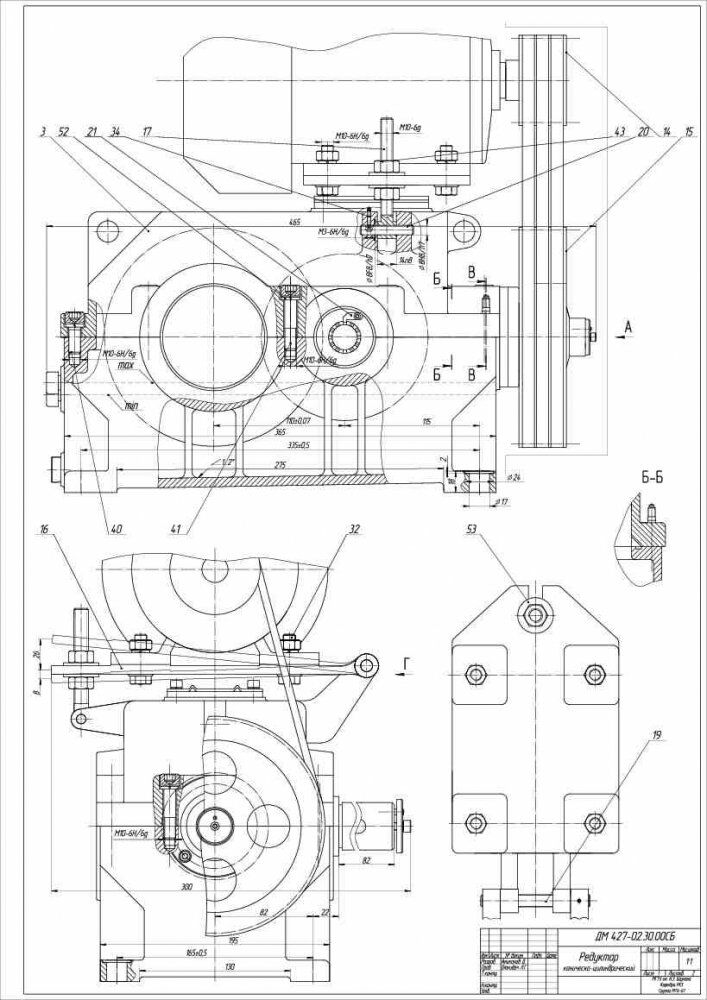

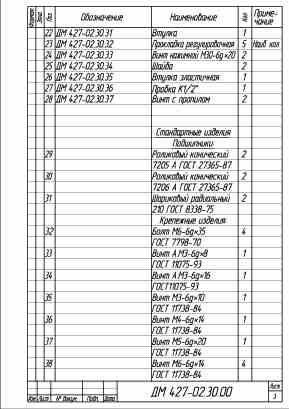

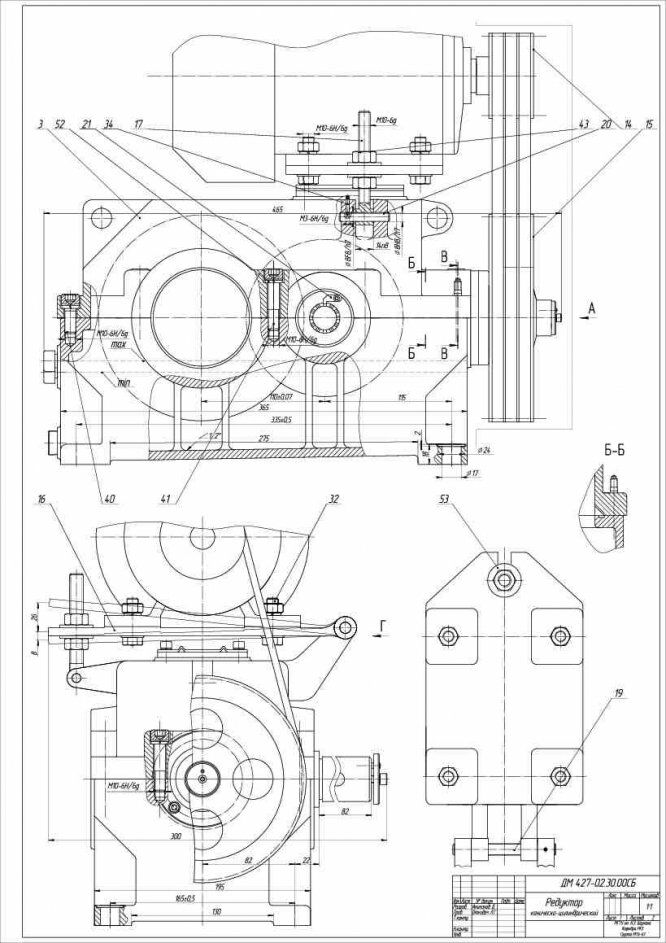

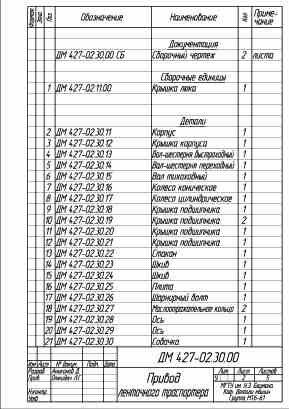

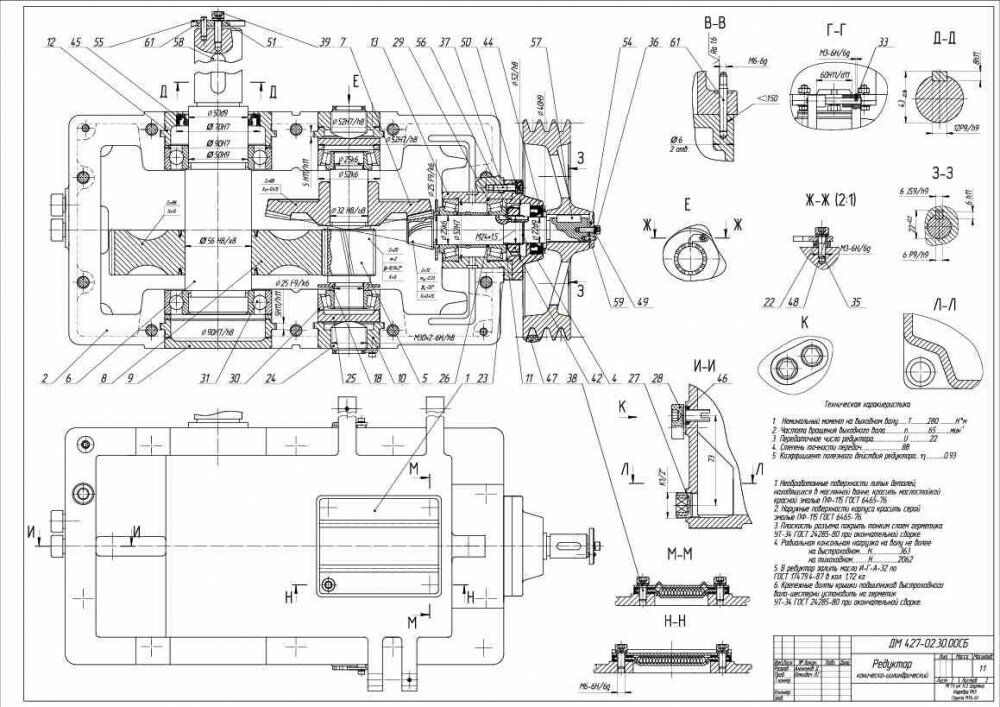

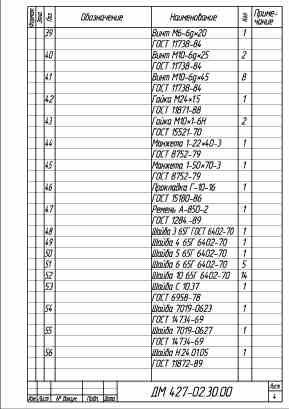

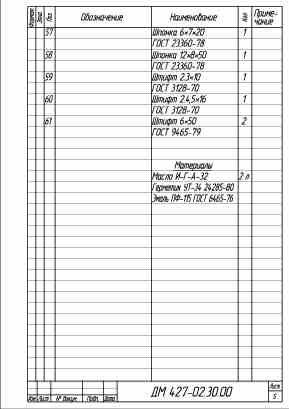

Лист 2-3 - Редуктор коническо-цилиндрическийи и спецификация

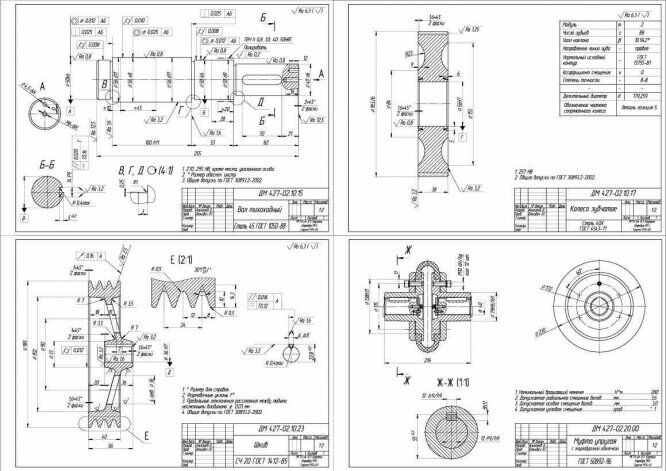

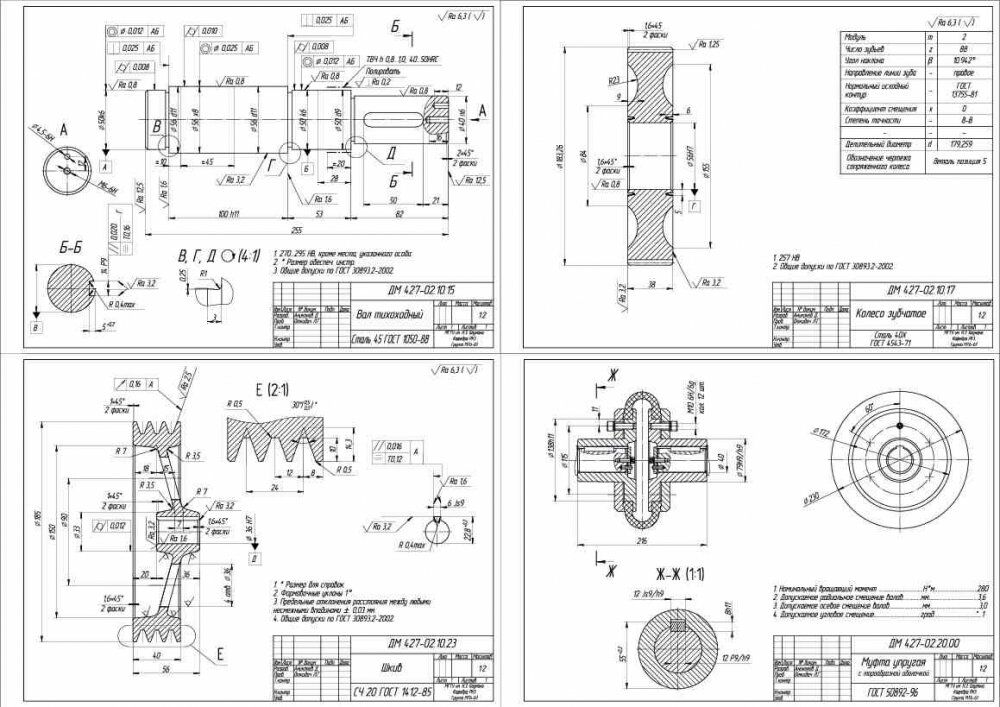

Лист 4 - Деталировка - Вал тихоходный; Колесо зубчатое; Шкив; Муфта упругая с торообразной оболочкой

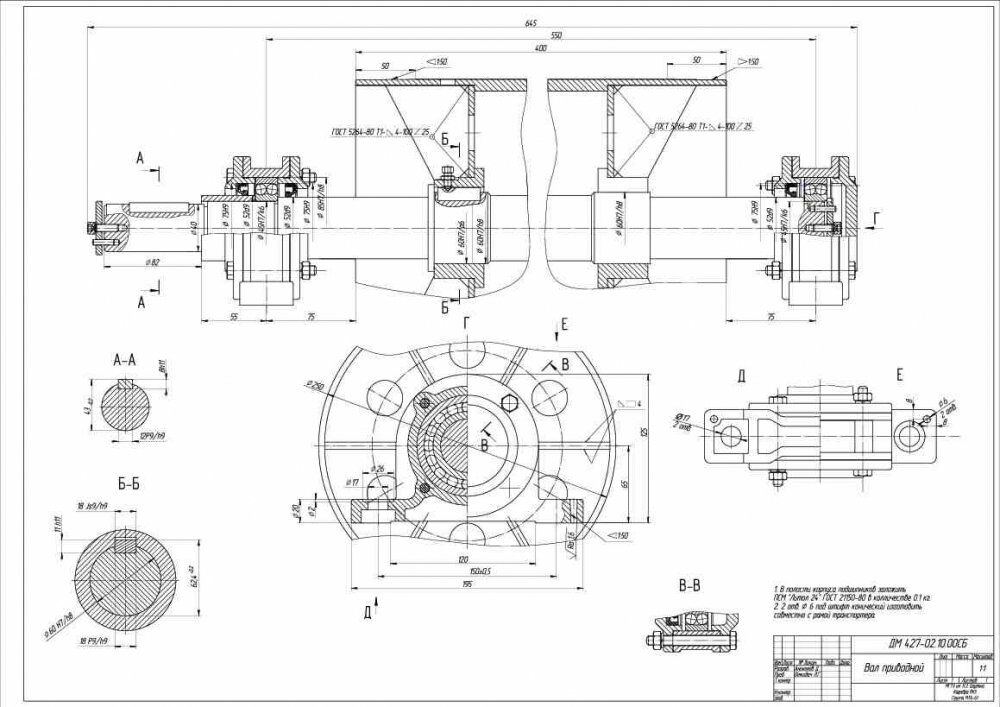

Лист 5 - Вал приводной

Расчет эпюр в КОМПАС 19

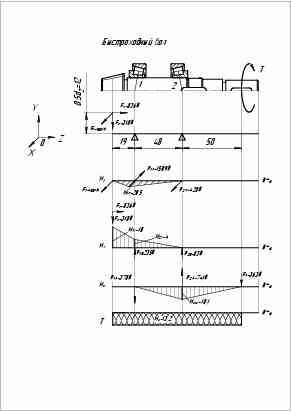

Быстроходный вал

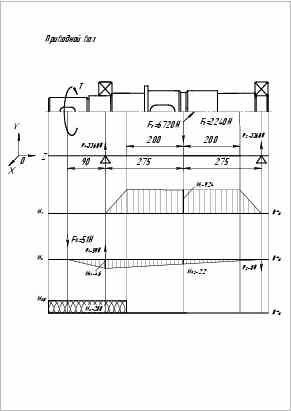

Приводной вал

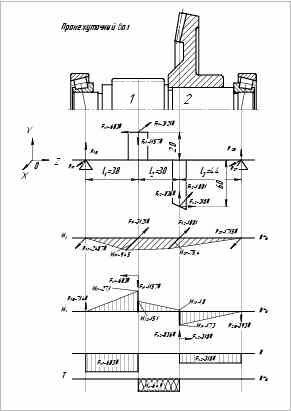

Промежуточный вал

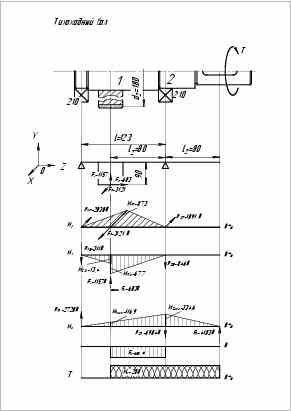

Тихоходный вал
