Курсовая работа ДМ: Курсовой Проект ДМ 349 Листы + РПЗ (Привод цепного транспортёра / Привод к конвейеру с ременной передачей)
Описание
- 1 Кинематический расчет.
Выбор электродвигателя.
- Нахождение мощности на выходе.
РВЫХ = ТJ /10 3=6300*0,8/10 3=5.04кВт
1.2 Определение общего КПД привода.
hобщ = h3зуб × h3подш × hмуфты,
где: hзуб – КПД зубчатой передачи;
hподш – КПД подшипников;
hмуфты – КПД муфты.
hмуфты = 0,98; hзуб = 0,97; hподш = 0,99;
hобщ = 0,973 × 0,993 × 0,98 = 0,867.
1.3 Определение требуемой мощности электродвигателя.
1.4 Определение частоты вращения вала электродвигателя.
nвх = nв × u,
где: u = uбыстр × uтих;
Из таблицы 1.2 [1] выбраны передаточные отношения тихоходной и быстроходной передачи:
uтих = (2,5…5,6); uбыстр =8
nвх = nв × u = 48 × (2,5…5,6) ×8= 960…1445 об/мин.
Исходя из мощности, ориентировочных значений частот вращения, используя
табл. 24.9 (уч. П.Ф. Дунаев, О.П. Леликов) выбран тип электродвигателя:
АИР 132S6/960 (dвала эл.=38мм.)
1.5 Определение вращающего момента на тихоходном валу.
1.6 Определение действительного фактического передаточного числа.
Uд = Uред = 20.1
Характеристики курсовой работы
Список файлов
- Проект ДМ _349
- 349
- 349-04
- readme.htm 399 b

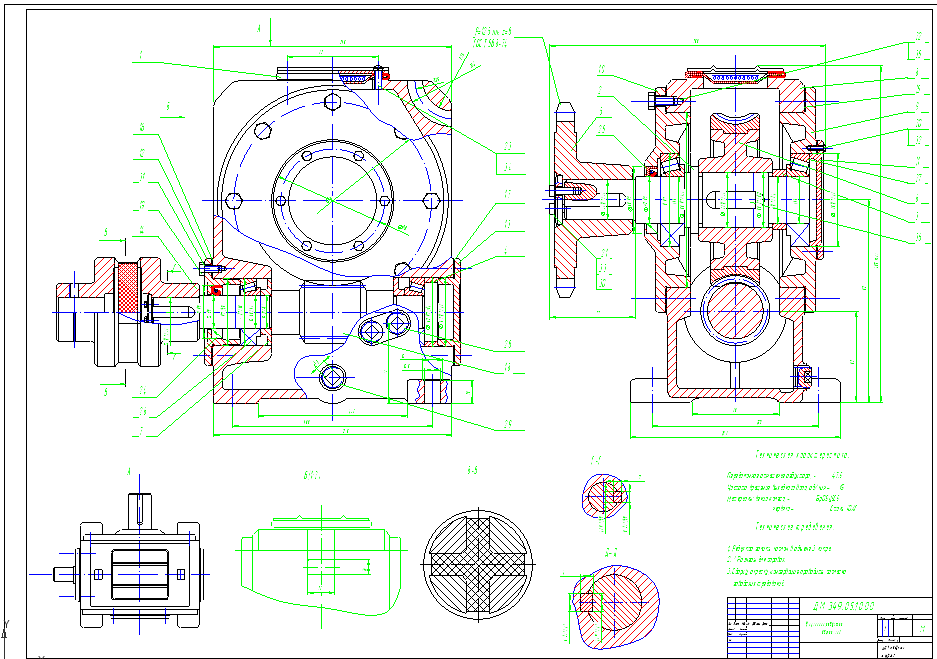

- Второй лист.cdw 260,49 Kb

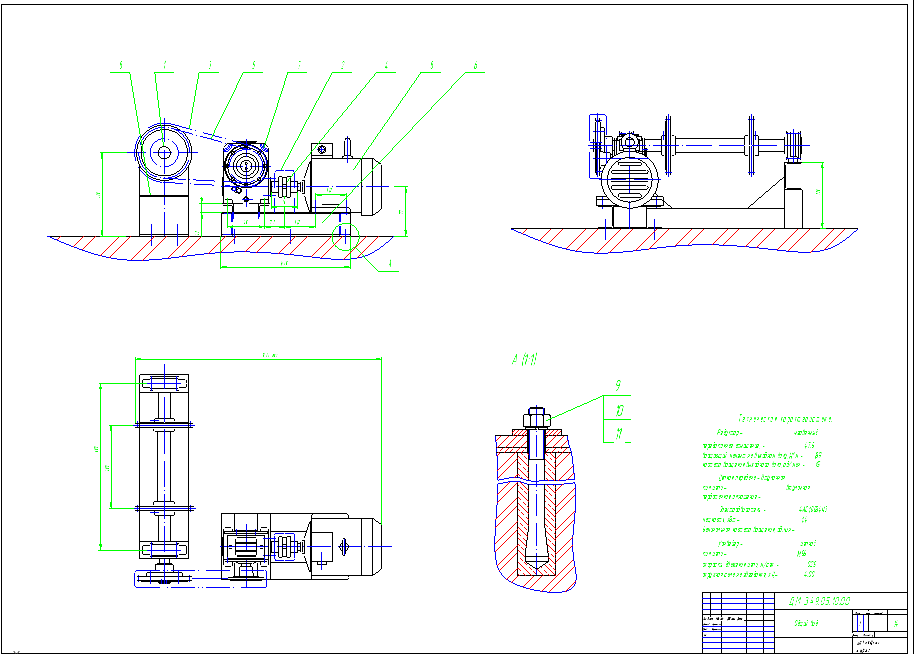

- Первый лист.cdw 212,96 Kb
- Пятый лист.cdw 274,79 Kb

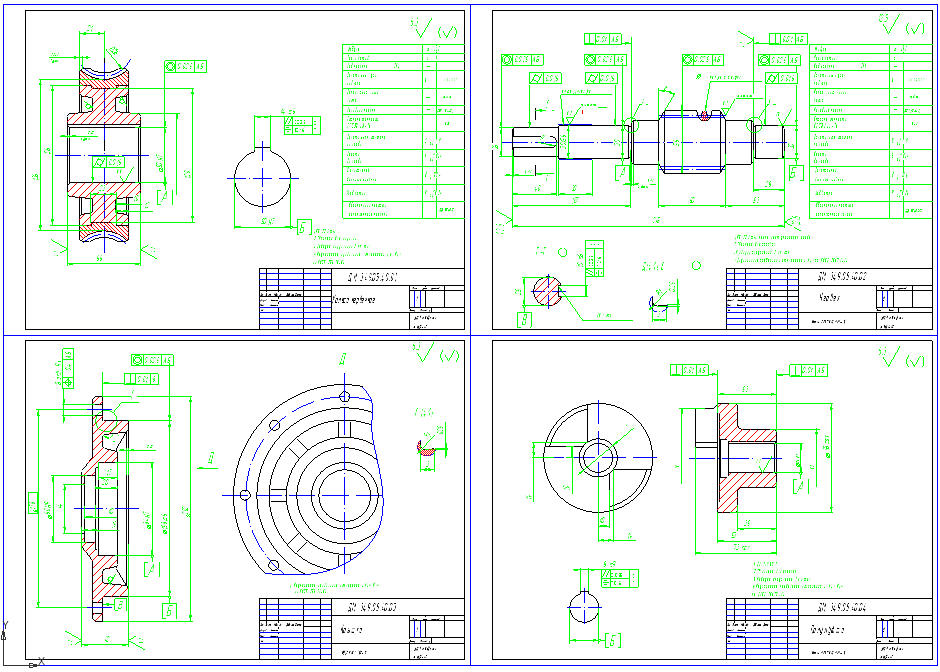

- Третий лист ВАЛ.cdw 53,96 Kb
- Третий лист КОЛЕСО.cdw 36,79 Kb
- Третий лист МУФТА.cdw 43,39 Kb

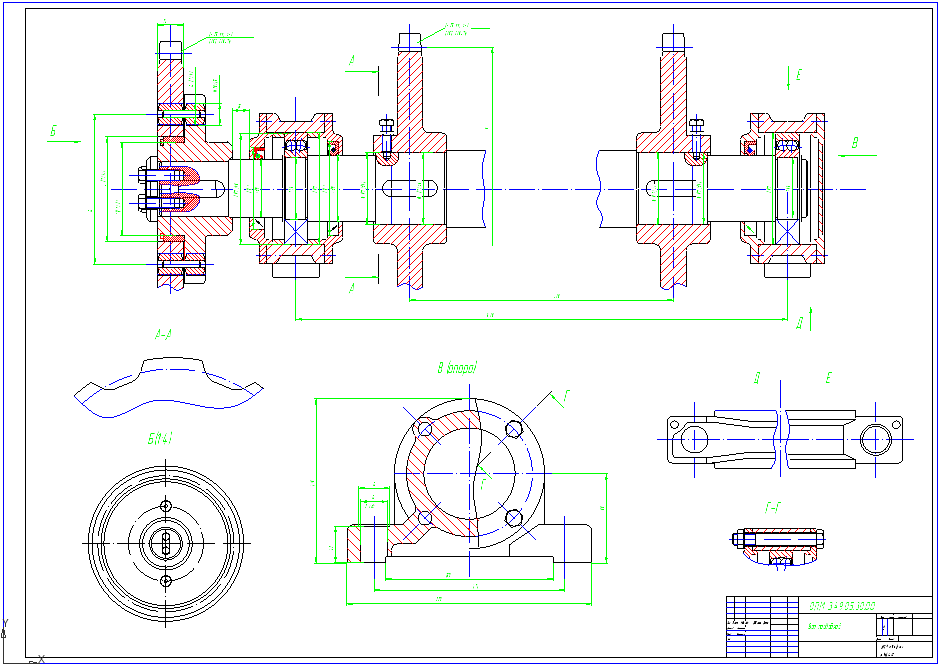

- Четвертый лист.cdw 300,57 Kb
- компас.cdw 215,75 Kb
- 349.05
- 349_1.DWG 443,39 Kb
- 349_2.DWG 272,86 Kb
- 349_2.frw 298,49 Kb
- 349_3.DWG 382,99 Kb
- 349_4.DWG 320,27 Kb
- 349_4.frw 191,06 Kb
- 349_5.DWG 456,79 Kb
- 349_5.frw 92,58 Kb

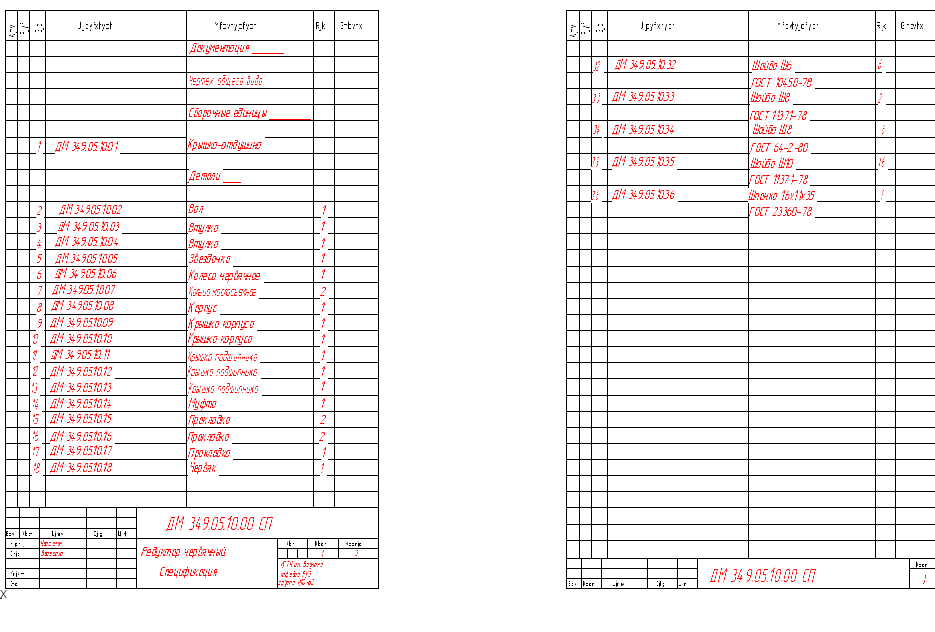

- SPEC2.DWG 60,03 Kb
- SPEC3.DWG 61,83 Kb
- acadstk.dmp 5,16 Kb
- readme.htm 399 b
- 349.rar 782,59 Kb
- 349
- 349_1.DWG 443,39 Kb
- 349_2.DWG 446,36 Kb
- 349_3.DWG 382,99 Kb
- 349_4.DWG 320,27 Kb
- 349_5.DWG 456,79 Kb
- SPEC2.DWG 60,03 Kb
- SPEC3.DWG 61,83 Kb
- By Apokalips
- Готовый
- 1 list.cdw 129,69 Kb
- 2 list.cdw 133,24 Kb
- Эскиз.cdw 114,4 Kb
- Thumbs.db 7 Kb
- acadstk.dmp 0 b

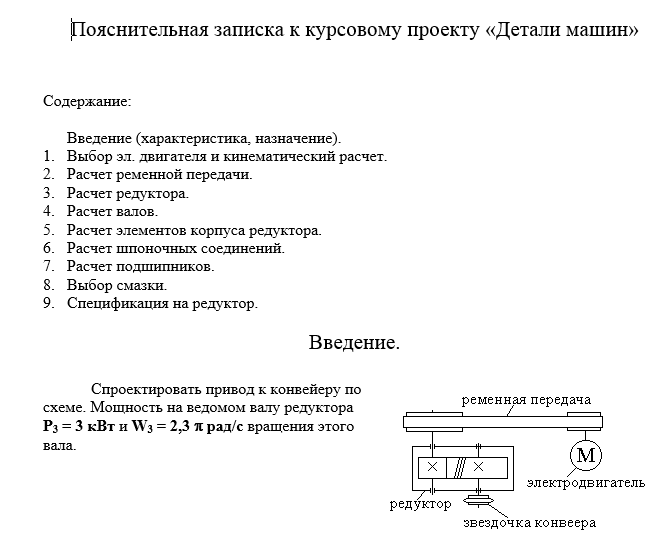

- ЗапискаТипичная
- VDV-1413.DOC 712,5 Kb
- VDV-1413.INF 224 b
- Лист1.dwg 87,35 Kb
- Лист11..dwg 102,24 Kb
- Чертеж1.cdw 22,09 Kb
- записка1.doc 1,78 Mb
