В.Б. Коптева - Фланцевые соединения: конструкции, размеры, расчёт на прочность. Методические указания (2011)

В.Б. Коптева - Фланцевые соединения: конструкции, размеры, расчёт на прочность. Методические указания

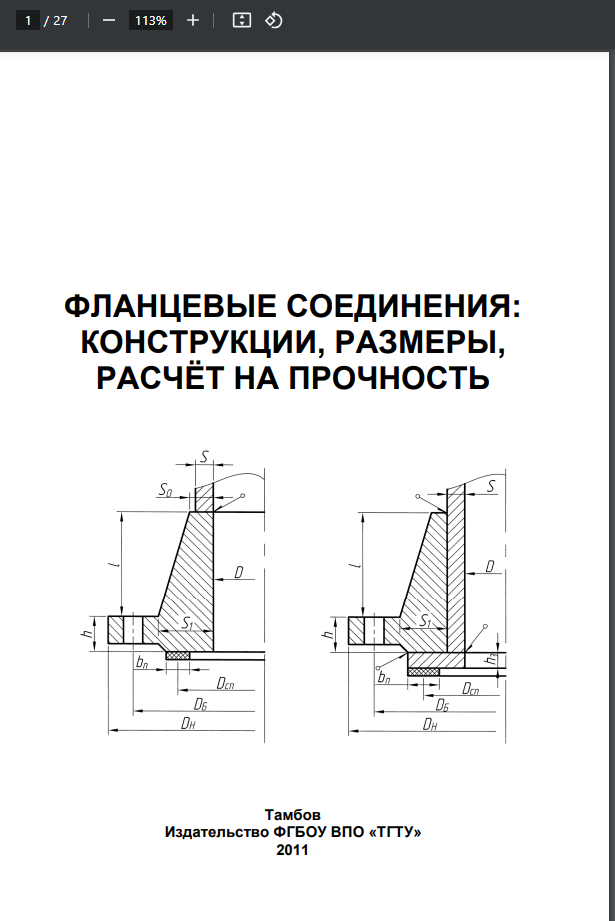

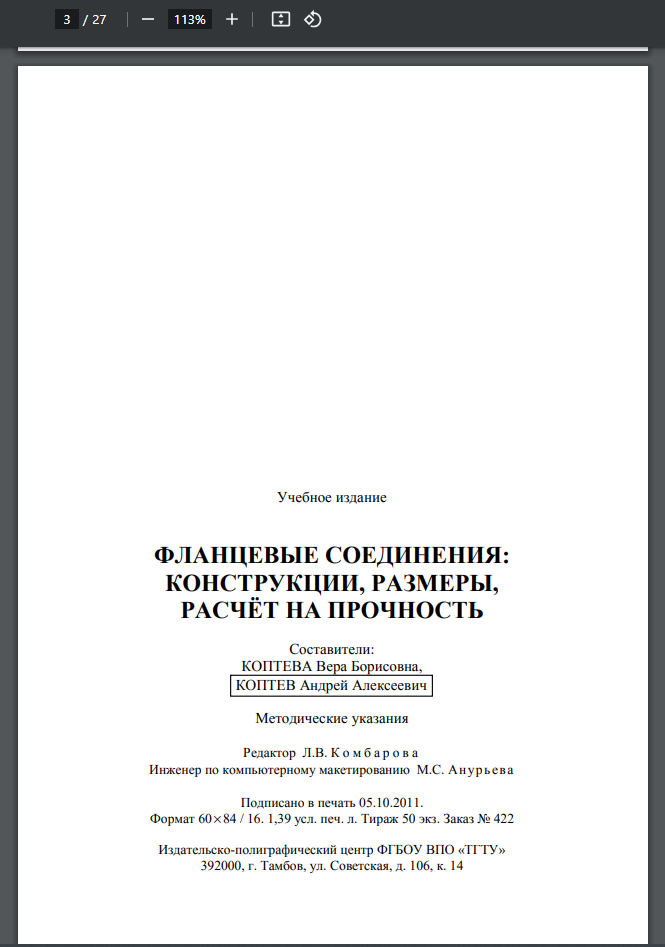

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: КОНСТРУКЦИИ, РАЗМЕРЫ, РАСЧЁТ НА ПРОЧНОСТЬ Тамбов Издательство ФГБОУ ВПО «ТГТУ» 2011 Учебное издание ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: КОНСТРУКЦИИ, РАЗМЕРЫ, РАСЧЁТ НА ПРОЧНОСТЬ Составители: КОПТЕВА Вера Борисовна, Методические указания Редактор Л.В. К о м б а р о в а Инженер по компьютерному макетированию М.С. Ан урь ева Подписано в печать 05.10.2011. Формат 60 ×84 / 16. 1,39 усл. печ. л. Тираж 50 экз. Заказ № 422 Издательско-полиграфический центр ФГБОУ ВПО «ТГТУ» 392000, г. Тамбов, ул. Советская, д. 106, к. 14 КОПТЕВ Андрей Алексеевич 1 Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Тамбовский государственный технический университет» ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: КОНСТРУКЦИИ, РАЗМЕРЫ, РАСЧЁТ НА ПРОЧНОСТЬ Методические указания к курсовой работе по дисциплине «Технологическое оборудование: конструирование и расчёт» для студентов направлений 151000.62, 222900.62, 222000.62 Тамбов Издательство ФГБОУ ВПО «ТГТУ» 2011 2 УДК 621:66(07) ББК Л11-5-04я73-5 Ф701 Рекомендовано Редакционно-издательским советом университета Р е ц е н з е н т Кандидат технических наук, доцент кафедры «Технология продовольственных продуктов» ФГБОУ ВПО «ТГТУ» Е.В. Хабарова С о с т а в и т е л и: В.Б. Коптева, А.А. Коптев Ф701 Фланцевые соединения: конструкции, размеры, расчёт на прочность : методические указания / сост. : В.Б. Коптева, А.А. Коптев. – Тамбов : Изд-во ФГБОУ ВПО «ТГТУ», 2011. – 24 с. – 50 экз. Даны конструкции фланцев и уплотнительных поверхностей, рекомендации по выбору прокладок, определение размеров фланцев и расчёт на статическую прочность. Предназначены для студентов направлений 151000.62, 222900.62, 222000.62. УДК 621:66(07) ББК Л11-5-04я73-5  Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Тамбовский государственный технический университет» (ФГБОУ ВПО «ТГТУ»), 2011 3 1. ВЫБОР КОНСТРУКЦИИ ФЛАНЦА Фланцевые соединения – наиболее широко применяемый вид разъёмных соединений в промышленности, обеспечивающий герметичность и прочность конструкции, а также процесс изготовления, разборки и сборки. Даже если технологический процесс аппарата позволяет делать его неразъёмным, то фланцевые соединения будут присутствовать на штуцерах и трубопроводах. Прежде чем приступать к расчёту фланцевого соединения, необходимо выбрать его конструкцию, которая зависит от конструкционного метериала, давления и температуры. По конструкции фланцы можно разделить на цельные, когда корпус аппарата и фланец работают под нагрузкой совместно (рис. 1, 2) и свободные, когда корпус аппарата разгружен от действия изгибающих моментов, возникающих при затяжке фланцевого соединения (рис. 3). Приварные встык фланцы (рис. 1) имеют конические втулки-шейки. Втулка фланца приваривается стыковым швом к обечайке и значительно увеличивает прочность фланца. Если аппарат изготовлен из дорогостоящей легированной стали, то такой фланец в целях экономии конструкционного материала делают с защитным кольцом (рис. 1, б). Этот тип фланцев применяется при Py = (1,6 – 6,4) МПа и температуре до 300 °С (табл. 1).Показать/скрыть дополнительное описание
