Ответы: Решенные задачи
Описание

Список задач:

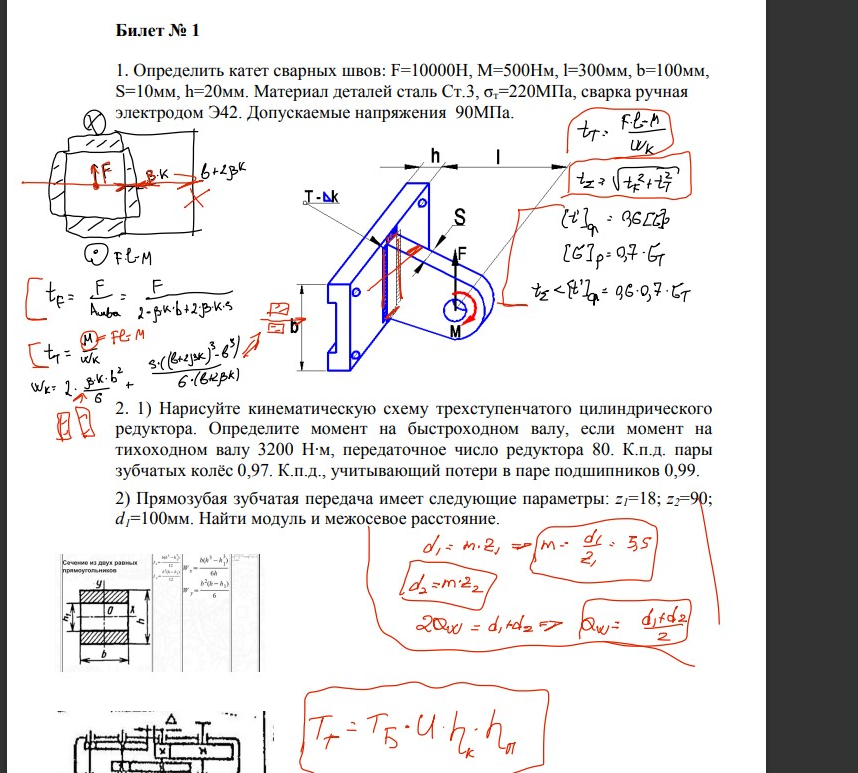

1.Определить катет сварных швов: F=10000Н, M=500Нм, l=300мм, b=100мм, S=10мм, h=20мм. Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа.
Нарисуйте кинематическую схему трехступенчатого цилиндрического редуктора. Определите момент на быстроходном валу, если момент на тихоходном валу 3200 Н∙м, передаточное число редуктора 80. К.п.д. пары зубчатых колѐс 0,97. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Прямозубая зубчатая передача имеет следующие параметры: z1=18; z2=90; d1=100мм. Найти модуль и межосевое расстояние
2.Определить катет сварных швов: F=7500Н, L=1000мм, М = 500Нм, a=100мм, b=100мм,S=6мм. Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42А. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему двухступенчатого соосного цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 40 с-1 , момент на тихоходном валу 630 Нм, передаточное число редуктора 16, к.п.д. редуктора 0,94. 2) Что такое делительная окружность зубчатого колеса? Как определить окружной делительный шаг зубьев? Что такое нормальный шаг? Дайте определение модуля зацепления.
3.Определить диаметр винтов: F=4000Н, L=500мм, a=200мм, a1=150мм, b=100мм. b1=50мм. Материал деталей сталь Ст3 σт=220МПа. Коэффициент трения f=0,15, коэффициент запаса прочности Sт=2,5. 2. 1) Нарисуйте кинематическую схему конического редуктора. Определите КПД редуктора и мощность на шестерне, если момент на колесе 650 Нм, частота вращения шестерни 50 с-1 , момент на колесе 3000 Нм, передаточное число 5. 2) Цилиндрическая зубчатая передача с прямыми зубьями имеет: m=3мм; z1=20; z2=100. Определите геометрические параметры передачи – aw, da2, d2, df2.
4.Определить катет сварного шва: F=2500Н, l1=500мм, D0=100мм, S=20мм, S1=8мм. Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему двухступенчатого цилиндрического редуктора (по развернутой схеме). Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 50 с-1 , момент на тихоходном валу 2500 Нм, передаточное число редуктора 16. К.п.д. пары зубчатых колѐс 0,98. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Нарисуйте профили зубчатых колес, находящихся в зацеплении. Покажите начальные и основные окружности, угол и линию зацепления
5.Определить диаметр винтов: F=1500Н, l=500мм, M=300Нм, h=20мм, a=300мм, a1=250мм, b=200мм, b1=150мм, с=100мм. Материал деталей сталь Ст3 σт=220МПа. Коэффициент трения f=0,15, коэффициент запаса прочности Sт=2,5, коэффициент запаса сцепления Ксц=1,5. 2. 1) Нарисуйте кинематическую схему конического редуктора. Определите КПД редуктора и мощность на шестерне, если момент на колесе 200 Нм, частота вращения шестерни 50 с-1 , момент на колесе 950 Нм, передаточное число 5. 2) Цилиндрическая зубчатая передача с прямыми зубьями имеет: m=3мм; z1=20; z2=100. Определите геометрические параметры передачи – aw, da2, d2, df2
6.Определить катет сварных швов: F=2000Н, l=500мм, с=100мм, S=10мм, h=20мм, α=300 . Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему коническо-цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 50 с-1 , момент на тихоходном валу 800 Нм, передаточное число редуктора 16. К.п.д. пары зубчатых колѐс 0,97. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Одноступенчатый цилиндрический зубчатый редуктор с косозубыми колесами имеет следующие параметры: aw=125мм; mn=2,5мм; z1+z2=99; u=3,5.
7.Определить катет сварных швов: F=2000Н, l=500мм, с=100мм, S=10мм, h=20мм, α=300 . Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему коническо-цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 50 с-1 , момент на тихоходном валу 800 Нм, передаточное число редуктора 16. К.п.д. пары зубчатых колѐс 0,97. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Одноступенчатый цилиндрический зубчатый редуктор с косозубыми колесами имеет следующие параметры: aw=125мм; mn=2,5мм; z1+z2=99; u=3,5.
8.Определить диаметр винтов: F=2000Н, l=500мм, h=20мм, S=20, a=300мм, a1=250мм, b=200мм, b1=150мм, с=100мм, α=600 . Материал деталей сталь Ст3 σт=220МПа. Коэффициент трения f=0,15, коэффициент запаса прочности Sт=2,5, коэффициент запаса сцепления Ксц=1,5. 2. 1) Нарисуйте кинематическую схему двухступенчатого цилиндрического редуктора (по развернутой схеме). Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 50 с-1 , момент на тихоходном валу 2000 Нм, передаточное число редуктора 16, к.п.д. редуктора 0,94. 2) Чему равны начальные диаметры колес зубчатой передачи внутреннего зацепления, если число зубьев шестерни равно 25, передаточное число редуктора 5, расстояние между осями 200 мм. Нарисуйте кинематическую схему.
9.Определить диаметр d0 и размер h болтов, соединяющих зубчатый венец со ступицей составного колеса (болты установлены без зазора, количество Z=6): F=10000Н, dw=400мм, D=300мм, s=20мм, b=50. Материал деталей сталь Ст3 σт=220МПа. Допускаемые напряжения [τ]ср =0,2 σт ; [σ]см=0,4 σт . 2. 1) Нарисуйте кинематическую схему двухступенчатого соосного цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 40 с-1 , момент на тихоходном валу 400 Нм, передаточное число редуктора 16, КПД редуктора 0,94. 2) Что такое делительная окружность зубчатого колеса? Как определить окружной делительный шаг зубьев? Что такое нормальный шаг? Дайте определение модуля зацепления
10.Определить диаметр винтов: Fy=750Н, Fz=300Н, L=500мм, D=500мм, D1=300мм, d=100. Материал деталей сталь Ст3 σт=220МПа. Коэффициент трения f=0,15, коэффициент запаса прочности Sт=2,5, коэффициент запаса сцепления Ксц=1,5. 2. 1) Нарисуйте кинематическую схему одноступенчатого цилиндрического редуктора. Определите КПД редуктора и мощность на тихоходном валу, если момент на быстроходном валу 500 Нм, частота вращения быстроходного вала 3000 об/мин момент на тихоходном валу 1530 Нм, передаточное число 3,15. 2) Что такое начальные окружности? Чему равны начальные диаметры зубчатых колес одноступенчатого цилиндрического редуктора, если число зубьев шестерни равно 25, число зубьев колеса 100, расстояние между осями 160 мм. Б
11.Определить катет сварных швов: F=3000Н, L=1000мм, a=200мм, b=200мм,S=10мм, α=900 . Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему трехступенчатого цилиндрического редуктора. Определите момент на быстроходном валу, если момент на тихоходном валу 4000 Н∙м, передаточное число редуктора 63. К.п.д. пары зубчатых колѐс 0,98. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Для прямозубой цилиндрической зубчатой передачи известно: aw=200мм; m=4мм; u=4; z1=20. Определите основные геометрические размеры зубчатого колеса (da2, d2), а также угловую скорость колеса, если угловая скорость шестерни ω1=100 с-1 .
12.Определить катет сварных швов: F=2400Н, H=500мм, a=100мм,b=10мм, h=20мм, α=600 . Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему одноступенчатого цилиндрического редуктора. Определите КПД редуктора и мощность на тихоходном валу, если момент на быстроходном валу 63 Нм, угловая скорость вращения быстроходного вала 200 с-1 , момент на тихоходном валу 245 Нм, передаточное число 4. 2) Чему равны начальные диаметры зубчатых колес одноступенчатого редуктора, если число зубьев шестерни равно 25, передаточное число редуктора 5, расстояние между осями 200 мм
13.Проверить прочность сварного соединения: F=3000Н, H=500мм, b=100мм, S=10мм, α=300 . Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему коническо-цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 30 с-1 , момент на тихоходном валу 630 Н∙м, передаточное число редуктора 20, к.п.д. редуктора 0,95. 2) Прямозубая зубчатая передача имеет следующие параметры: z1=18; z2=90; da2=368мм. Найти модуль и межосевое расстояние.
14.1. Определить диаметр болтов, установленных без зазора. Проверить правильность размера h. F=2000Н, L=800мм, s=10мм, D=300мм, d1=200мм, d=100мм. Материал деталей сталь Ст3 σт=220МПа. Допускаемые напряжения [τ]ср =0,2 σт ; [σ]см=0,4 σт . 2. 1) Нарисуйте кинематическую схему двухступенчатого соосного цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 50 с-1, момент на тихоходном валу 630 Нм, передаточное число редуктора 16. К.п.д. пары зубчатых колѐс 0,98. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Что такое корригирование? Как соотносятся начальные и делительные диаметры некорригированных зубчатых колес?
15.1. Определить катет сварных швов нахлесточного соединения: F=1000Н, L=2000мм, a=200мм, b=200мм,S=10мм. Материал деталей сталь Ст.3, σт=220МПа, сварка ручная электродом Э42. Допускаемые напряжения 90МПа. 2. 1) Нарисуйте кинематическую схему двухступенчатого соосного цилиндрического редуктора. Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 50 с-1, момент на тихоходном валу 1600 Нм, передаточное число редуктора 16. К.п.д. пары зубчатых колѐс 0,98. К.п.д., учитывающий потери в паре подшипников 0,99. 2) Что такое корригирование? Как соотносятся начальные и делительные диаметры некорригированных зубчатых колес?
16.Определить диаметр болтов d, установленных с зазором. F=630Н, l1=500мм, D1=500мм, D3=300мм, S=20, D4=100мм. Материал деталей сталь Ст3 σт=220МПа. Коэффициент трения f=0,15, коэффициент запаса прочности Sт=2,5, коэффициент запаса сцепления Ксц=1,5. 2. 1) Нарисуйте кинематическую схему двухступенчатого цилиндрического редуктора (по развернутой схеме). Определите момент и мощность на быстроходном валу, если частота вращения тихоходного вала 30 с-1 , момент на тихоходном валу 2000 Нм, передаточное число редуктора 20, к.п.д. редуктора 0,95. 2) Какой профиль имеют боковые грани зубьев зубчатого колеса. Что такое основная окружность зубчатого колеса

Показать/скрыть дополнительное описание
Воробьев.
