Практическая: Прочность сварных соединений при дефектах
Другое: Влияние технологических дефектов на прочность сварных соединений
ПРАКТИЧЕСКАЯ ЗАДАЧА по учебному курсу «Проектирование сварных конструкций»
Содержание
| 1. Исходные данные | 3 |
| 2. Расчетная часть | 4 |
| 2.1 Определение расчетной схемы нагружения | 4 |
| 2.2 Построение эпюр изгибающих моментов и поперечных сил | 4 |
| 2.3 Определение высоты балки | 9 |
| 2.4 Проверка принятого сечения | 14 |
| 2.5 Оценка общей устойчивости балки | 15 |
| 2.6 Определение и обеспечение местной устойчивости балки | 15 |
| 2.7 Проектирование стыков балки | 19 |
| 2.8 Расчет и проектирование сварных соединений | 22 |
| 2.9 Определение массы балки | 26 |
| 3. Выводы | 27 |
| Список используемых источников литературы | 28 |
1. Исходные данные

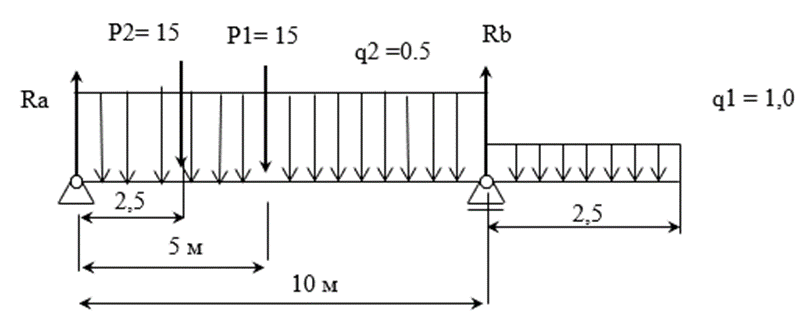

Для расчета задана балка рис. 1. Длина пролета 10 м, норма жесткости 1/350, интенсивность распределенной нагрузки q1 = 1,0 тс/м, q2 = 0,5 тс/м, и величина сосредоточенного груза Р1 = 15 тс, P2 = 15 тс. Балка выполнена из стали 15ХСНД.
Рис. 1 – Общий вид балки Двухопорная балка консоль.
Сталь 15ХСНД – сталь легированная хромокремненикелевая с медью. Применение – элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от –70 до 450°С.
Механические свойства при Т=20oС материала 15ХСНД .
| Сортамент | Размер | σв | σт | δ5 | KCU |
| - | мм | МПа | МПа | % | кДж / м2 |
| Лист, ГОСТ 19282-73 | 5 - 9 | 500 | 350 | 21 | |
| Прокат, ГОСТ 6713-91 | | 470-685 | 335-345 | 19-21 | 290 |
| Сорт, Класс прочности 345, ГОСТ 19281-2014 | до 140 | 480 | 345 | 21 | |
3. Выводы
Произведен расчет балки, определены реакции опор, построены эпюры нагружения. По результатам расчета определена площадь сечениябалки. Оценка общей устойчивости балки, местной устойчивости балки показал удовлетворительные результаты. Проведен расчет сварных соединений. Определили, что для приваривания опорного ребра используется механизированная сварка в среде углекислого газа двусторонними угловыми швами. Используем проволоку Св-08Г2С. Для приваривания поясного шва используем автоматическую сваркой под флюсом, сварочная проволока – Св-10Г2.Список используемых источников литературы
- Парлашкевич, В.С. Проектирование и расчет металлических конструкций рабочих площадок : Лечебное пособие / В.С. Парлашкевич, А.А. Василькин.. О.Е. Булатов ; M-во образования и науки Рос. Федерации. Нац. исследоват. Моск. гос. строит, ун-т. 4-е изд. Москва : НИУ МГСУ, 2016. 240 с.
- Свод правил СП 16.13330.2011 Стальные конструкции. URL:
Практическая работа посвящена экспериментальной оценке влияния технологических дефектов и собственных напряжений на прочность сварных соединений. В комплекте — описание установки, таблицы измерений, расчёты по закону Гука, графики и выводы, пригодные для отчёта и учебного использования..
