Вопросы/задания к контрольной работе: Построение знака почтового индекса
Описание
Содержание
Построение знака почтового индекса. 6
Исходные данные
В соответствии с рисунком 1 выбрать, согласно последней цифры шифра в зачетной книжке, знак и построить его по условному прямоугольнику, показанному на рисунке 2, с пронумерованными характерными точками (рисунок 3).
Каждая задача контрольной работы (Кр) предусматривает выполнение преобразований по индивидуальным вариантам (таблица 1).
Таблица 1
Задание на выполнение контрольной работы
Номер задачи | Вариант 9 | Вид преобразования |
Задача 1 | Перспективно-аффинное преобразование (родство) | Аффинные преобразования |
Задача 2 | Косое сжатие | |
Задача 3 | Косая симметрия | |
Задача 4 | Сдвиг относительно оси абсцисс | |
Задача 5 | Параболическая гомология | Проективные преобразования |
Рисунок 1 – Фигура, соответствующая последней цифре номера шифра зачётной книжки
Контрольная работа выполняется на формате А4. В качестве исходных данных предусмотрен шаблон (знак почтового индекса). Этот знак располагается в условном прямоугольнике размерами: ширина – 40 мм, высота – 80 мм. Крайняя левая нижняя вершина прямоугольника имеет координаты в миллиметрах: , (рисунок 2).
Макет условного прямоугольника в Microsoft Office Visio представлен на рисунке 3, индивидуальный вариант условных знаков – на рисунке 1.

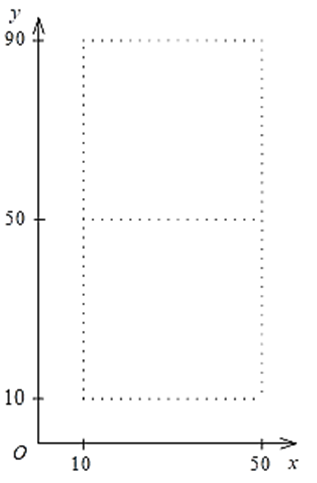

Рисунок 2 – Условный прямоугольник

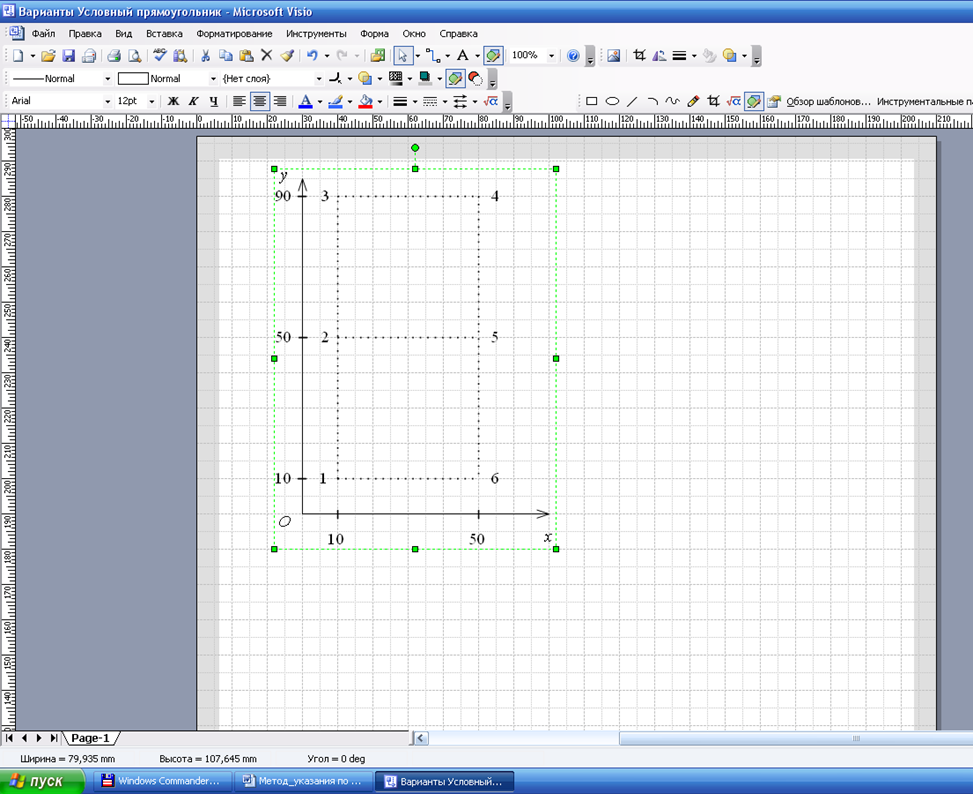

Рисунок 3 – Макет условного прямоугольника
