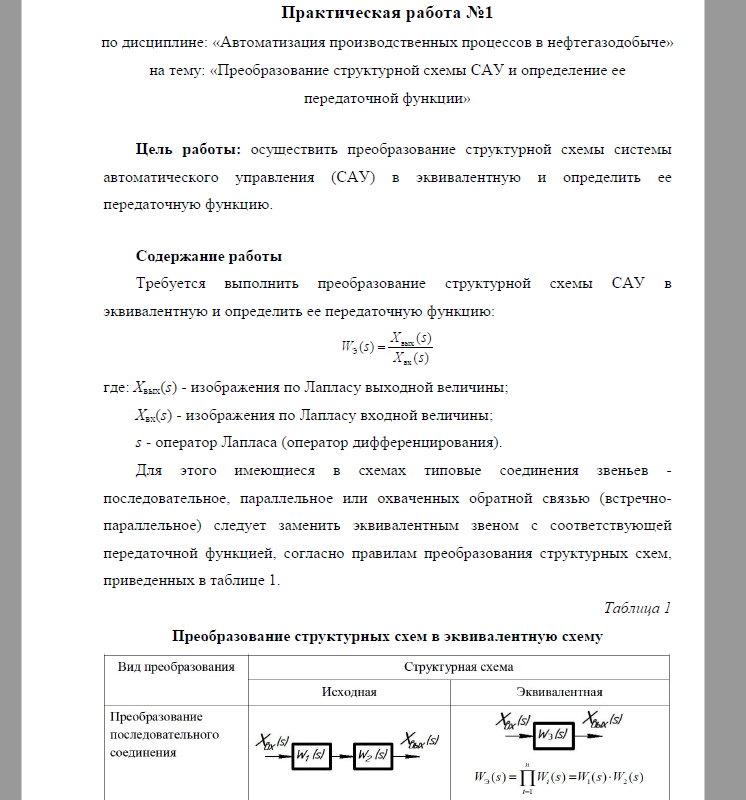

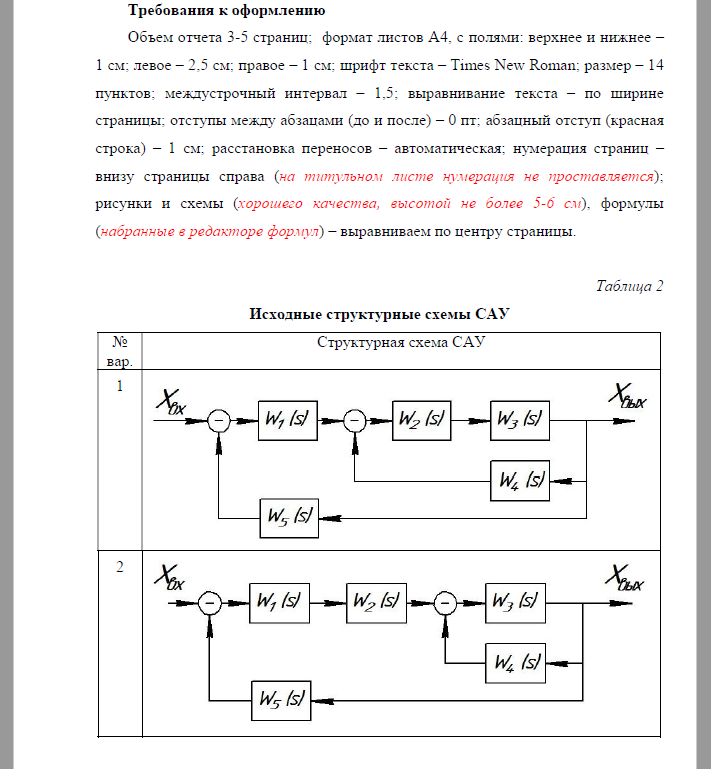

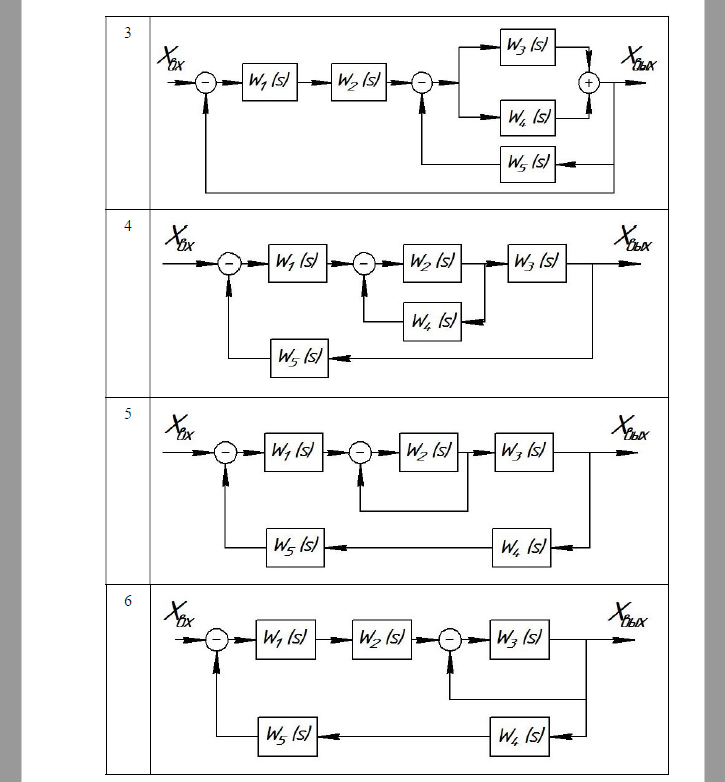

ИжГТУ; Преобразование структурной схемы САУ и определение ее передаточной функции Цель работы: осуществить преобразование структурной схемы системы автоматического управления (САУ) в эквивалентную и определить ее передаточную функцию. Содержание работы. Требуется выполнить преобразование структурной схемы САУ в эквивалентную и определить ее передаточную функцию: где: Xвых(s) - изображения по Лапласу выходной величины; Xвх(s) - изображения по Лапласу входной величины; s - оператор Лапласа (оператор дифференцирования). Для этого имеющиеся в схемах типовые соединения звеньев - последовательное, параллельное или охваченных обратной связью (встречно- параллельное) следует заменить эквивалентным звеном с соответствующей передаточной функцией, согласно правилам преобразования структурных схем, приведенных в таблице 1.
